一步一步学电工识图-常用电气符号-识图的基本要求

时间:2020-01-13 13:01来源:未知 作者:admin 点击:
一步一步学电工识图-常用电气符号-识图的基本要求
要学会看,必须先学会专业常用符号,在此基础上,结合理论识图,结合电器元件的结构和工作原理识图,结合电路图的绘制特点识图,就能看明白电路图了。本文以ca6140型车床电路图为例讲解识图技巧。

一、常用电气符号
二、识图的基本要求
1、结合电工基础理论识图
要想搞清电路的电气原理,必须具备,如三相异步的旋转方向是由通入电动机的三相的相序决定的,改变电源的相序可改变电动机的转向。
2、结合电器元件的结构和工作原理识图
看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系,才能搞清电路的工作原理。
3、结合典型电路识图
一张复杂的电路图细分起来是由若干典型电路组成,因此熟悉各种典型电路,能很快分清主次环节。
4、结合电路图的绘制特点识图
绘制电气原理图时,主电路绘制在辅助电路的左侧或上部,辅助电路绘制在主电路的右侧或下部。同一元件分解成几部份,绘在不同的回路中,但以同一文字符号标注。回路的排列,通常按元件的动作顺序或电源到用电设备的连接顺序,水平方向从左到右、垂直方向从上到下绘出。了解电气图的基本画法,就容易看懂电路的构成情况,搞清电器的相互控制关系,掌握电路的基本原理。

三、识图的基本步骤
1、看图样说明
搞清设计内容和施工要求,有助于了解图样的大体情况、抓住识图重点。
2、看电气原理图
按先看主电路后看辅助电路的顺序识图。看主电路时,通常从下往上看,即从负载开始经控制元件顺次往电源看。主要是搞清负载是怎样取得电源的,电源经那些元件到达负载的。
看辅助电路,则从上而下,从左到右看,即先看电源,再顺次看各条回路。主要是搞清它的回路构成,各元件的联系、控制关系和在什么条件下构成通路或断路。
3、看安装接线图
先看主电路再看辅助电路,看主电路从电源引入端开始,顺次经控制元件和线路到用电设备;再看辅助电路,要从电源的一端到电源的另一端,按元件的顺序对每个回路进行分析研究。
四、识图举例

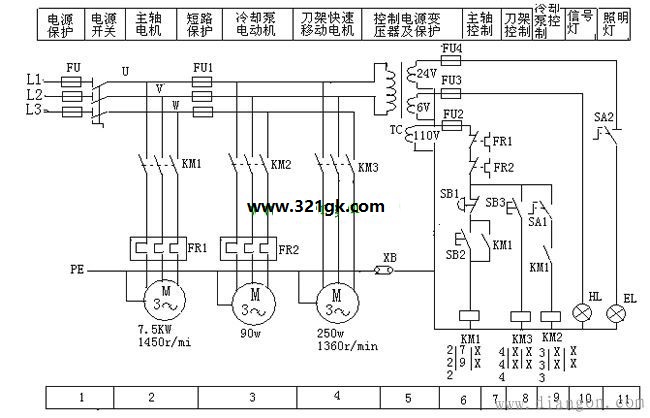

图1 ca6140型车床电路图
ca6140型车床识图分析:
1、电源电路
机床采用三相380v交流电源供电,由电源开关qs引入,fu作总电源短路保护。

2.主电路
主轴电机m1只有三根引出线,没有特殊控制要求,由km1控制电源引入,fr1作主轴电机的过载保护,总熔断器fu作主轴电机的短路保护。
冷却泵电机m2由接触器km2控制电源的引入,fr2作电机的过载保护,短路保护由fu1实现。
刀架快速移动电机由接触器km3控制电源引入,短路保护由fu1实现。

3.控制电路
控制电路电源为110v,由fu2作短路保护。
km1线圈回路:
电源由110v上端经fu2、fr1、fr2、sb1、sb2、km1线圈回到110v下端形成回路,电路中fu2作短路保护,fr1、fr2为的辅助触点,作过载保护,sb1为停止按钮,sb2为启动按钮。回路中断开点为sb2,只要按下sb2,电路形成通路,km1线圈得电动作。km1辅助触点闭合形成自锁。按下sb1电路断开,km1线圈失电。

4.辅助电路
hl为信号灯,由控制变压器6v绕组供电,fu3作短路保护,当车床通电时,hl得电亮,说明电源引入。
el为照明灯,当车间照度不足时工作。由控制变压器24v绕组供电,fu4作短路保护,电源由24v绕组上端经fu4、sa2、el回到下端形成回路,sa2闭合,灯亮, sa2断开,灯熄。
