探讨卫生间局部等电位做法

时间:2018-05-03 09:55来源:未知 作者:admin 点击:
浴室内必须做局部等电位联结已经成为业界共识,但是如何才能正确有效地进行卫生间局部等电位联结,却始难于统一意见。建设部于1997年出版了标准图集《等电位联结安装》(97SD56
浴室内必须做局部等电位联结已经成为业界共识,但是如何才能正确有效地进行卫生间局部等电位联结,却始难于统一意见。建设部于1997年出版了标准图集《等电位联结安装》(97SD567)并于2002年进行了修编《等电位联结安装》02D501-2,但是图集只是给出了浴室局部等电位联结(精装修)示例,对于粗装修工程并未指出具体的施工方法,同时相应配套产品、检测仪器的缺乏也造成实际施工中存在不少问题和认识上的误区,现就此做简单探讨。
1 、卫生间局部等电位联结的必要性
卫生间内的用电器具可能产生危险电位,也可能从别处引入危险的电位。洗浴时人体皮肤潮湿阻抗下降,此时人体能承受的安全电压为12V,若超过该电压,人的心脏即发生心室纤维性颤动,血液循环尤其是中枢神经的血液供应不能维持,人将在极短时间内因全身缺氧致死,因此浴室内是一个高度危险的区域。但只要不形成电位差便无电流通过,比如站在单根高压线上的小鸟不受电击等例子都证明只要物体处于一个局部电位相等的区域中无论该区域的电压多高都是安全的。
根据这一原理对浴室通过等电位联结线将所有可导电的器具连接到LEB端子箱使其处于同一电位,便可防止出现危险的接触电压。
2 、卫生间存在危险电位的原因
2.1通过金属管道,金属物传递卫生间内安装的金属给水立管,铸铁排水管,煤气管,太阳能热水金属给水管,金属浴缸,金属洗脸盆等这些电的良导体会引入别处危险电位。比如伸出屋面的管道传递雷电,上下楼层的危险电位通过金属给水立管传递到本层卫生间。
2.2通过电线导体传递。
(1)当卫生间用电设备发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE线断开时都可能使设备外壳、与设备连接的管道带电而导致浴室出现危险电位,此时人体触及带电体时会受到电击。
(2)卫生间内若安装有电话、有线电视、网络、呼叫按钮等弱电线路其低电压在人体洗浴时也能引起电击并且可能存在危险电位(如雷电波)通过这些线路侵入卫生间。
2.3雷电感应出危险电位。
一般情况下建筑物通过焊接防雷引下线、均压环、基础地梁、桩基等措施已经使整个建筑物形成法拉第笼,由于屏蔽作用位于建筑物内部的卫生间是没有电流的。但是位于建筑物外围的卫生间的金属窗受侧击雷,流经引下线的雷击电流会对卫生间内的金属物体感应出电压和电流。对于较高的建筑物,引下线很长,雷电流的电感压降将较大,也会发生反击现象传递危险电位至卫生间。
3、卫生问局部等电位的理解误区
(1)卫生间用电器具已经通过PE线接地。
(2)《等电位联结安装》02D50l-2第16页中,LEB线均采用BVR—1×4mm2导线在地面内或墙内穿塑料管暗敷,可是卫生间内有的插座PE线才用BV-2.5mm2,违反了PE支线不得大于干线的规定。
(3)混凝土本身不导电所以不必对里面的钢筋网格进行焊接。
(4)卫生间底板钢筋网格只要焊通即可不必焊成不大于0.6m×0.6m的网格。
(5)卫生间的底板钢筋网连接后应与附近的柱内竖向主筋焊接再由该主筋引至总等电位板。
(6)卫生间底板钢筋网格必须与防雷引下线焊接。
(7)局部等电位要做接地电阻的测试。
(8)卫生间管道穿楼板金属套管,管道金属支架不必进行等电位联结。
(9)卫生间与基础地梁焊接地一样也应焊接底板筋。
(10)四周圈梁不必应用圆钢跨接焊通。
(11)卫生间底板钢筋交叉处已经用铁丝绑扎形成等电位不必进行焊接。
(12)已经做好总等电位的金属管道不必做局部等电位联结。
(13)复合给水管没必要作等电位联结。
(14)底板钢筋必须用圆钢跨接焊接长度必须达到圆钢直径的六倍。
(15)可以采用接地电阻测量仪,绝缘电阻测试仪。
(16)局部等电位联结线可以穿钢管敷设。
4 、如何进行卫生间局部等电位施工
4.1配合主体混凝土施工。
对底板钢筋十字交叉处进行点焊由分户箱引入卫生间的插座PE线。
(1)在土建专业绑扎完卫生间底板面筋后对面筋不大于0.6m×0.6m的钢筋交叉点进行点焊,将四周圈梁用12mm圆钢进行跨接使卫生间环状连通,同时网格图8圈梁钢筋跨接钢筋也应该跟该环路点焊接通。若有混凝土墙也应将墙体内钢筋点焊成不大于0.6m×0.6m的网格,同时该网格钢筋也应该跟地板四周圈梁环路点焊接通。若钢筋采用直螺纹套筒连接的必须对接头进行跨接。同时应注意连接时不得焊错。
(2)从圈梁环路上在LEB箱位置底部焊出12mm圆钢预留以便于和LEB箱连接,LEB箱位置一般在洗脸盆下方标高0.5m处,因为在此处便于检修同时不会影响装修美观。
(3)从环路上预留引出12mm圆钢至未来需要进行局部等电位联结的地方(如卫生间各种金属管道位置、吊顶、落地金属门窗、金属栏杆等处),包括金属套管。图集中的套管接地是焊接端子后与管道上的端子用导线连接,其实可以将地板钢筋与套管进行焊接以提高观感。
(4)对于精装修的工程必须根据02D501——2《等电位联结安装》第16页示例做法预埋PVC20管道。
4.2配合砖墙施工用25mm×4mm扁钢与预留的12mm圆钢焊接引到LEB箱与端子排连接,对卫生间内的插座盒用直径20mm塑料管与LEB箱连接,对于精装修工程应在墙面相应处预留86接线盒,对于粗装修工程可用螺栓与预留的12mm圆钢焊接后引出墙面,待住户装修时自行与器具连接。
4.3装修阶段施工通过局部等电位联结端子板(箱),将卫生间内金属物体含金属浴盆,下水管、给水管、热水管、采暖管等用接地管卡和BV——4mm2线连接到LEB箱的端子板上,使之达到等电位。注意不宜直接从墙体引出连接线,也不宜直接用喉箍替代接地管卡,而应经过86盒转接后用BV-4mm2线和接地管卡与需要连接的地方进行连接。
对卫生间内的插座盒用BV-4mm2铜芯线,通过直径20mm塑料管与等电位联结端子箱互相连通。对各预留接通点用BVR线与金属物体连接。卫生间内的金属管道的连接处一般不需加跨接线,若发现导通不良时,应作跨接。当卫生间内的水管是塑料管或复合金属管时,等电位跨接线可接在末端水龙头上;采用金属水管时,跨接线直接接在水管上。若卫生间内有水表还应对其进行跨接。将卫生间金属吊顶的龙骨与预留在墙面上的连接螺栓用BVR线进行连接。注意若卫生间内给水管采用PPR等塑料给水管材,但卫生器具为金属产品时也应做等电位联结。
4.4材料以及方法。根据图集要求等电位联结内各连接导体间连接可采用焊接,也可采用螺栓联接或熔接。等电位联结端子板应采取螺栓联接,以便拆卸进行定期检测。
等电位联结线和等电位联结端子板宜采用铜质材料。等电位联结端子板应的螺栓、垫圈、螺母等应进行热镀锌处理防止出现锈蚀现象;等电位联结线可采用BVR线,接线色彩要统一(即黄绿相间的导线),连接线应穿塑料管暗敷禁止穿金属管敷设。被利用作为管道连接的镀锌扁钢抱箍厚度应达到4mm以上,且应闭合。管道与扁钢接触面应清除油漆,接触紧密,扁钢与圆钢焊接时应注意补刷防锈漆。而与洗脸盆下水管等镀铬铜管连接时,可用不锈钢接地管卡进行等电位联结。
5 、等电位联结的有效性检查和测试方法及测试时间
(1)根据IEC6036-6-61《建筑物电气装置第6-6-6l部分:检验一初检》有关规定,测试应采用空载电压4~24V直流或交流电源,测试电流不小于0.2A,电压太低,电流太小时测得的接触电阻增大,检测结果不准确。并要求等电位联结端子板与等电位联结范围内的金属管道等金属末端之间的电阻不超过3Ω。目前市场上已经有专用的等电位联结电阻测量仪。
(2)现场没有专用的局部等电位测试仪时,可以用伏安法进行测量。伏安法测电阻的原理是电路的欧姆定律R=啪。利用伏安法测电阻时,为了减小测量误差,电路的连接方法通常有两种:电流表外接法和电流表内接法。
若电压表内阻Rv>>Rx时,电压表分流作用小,应采用电流表外接法(这种方法测量结果R涮真实)。
若Rx>电流表内阻RA,电流表的分压作用小,应采用电流表内接法(这种方法测量结果R涮>R直空)。
通常情况下直流电流表内阻为50~200Ω,电压表内阻为5~20kΩ所以笔者推荐采用电流表外接法。
同时注意应通过改变电压的数值多次测量求取平均值作为实测电阻。测试时间一般在所有电位连接完成后进行。
但是在粗装修工程中若局部等电位的施工仅采用从底板钢筋焊接引出圆钢预留至连接点的方法时,则应在混凝土隐蔽之前进行测量,这时可测量LEB箱预留圆钢和连接点预留圆钢之间的电阻,只有电阻达到要求后才可以进行隐蔽。
若达不到这个要求则可以通过预埋PVC管,更换PE线重新连接等方法进行纠正。
下面是等电位连接的几种做法,仅供大家参考。

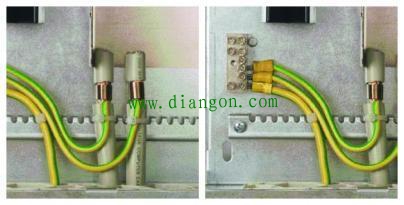

图1 等电位连接一

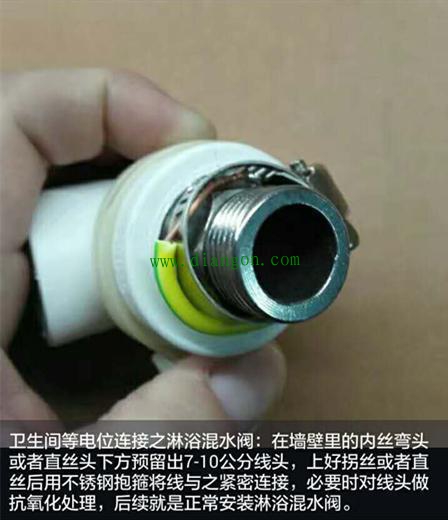

图2 等电位连接二

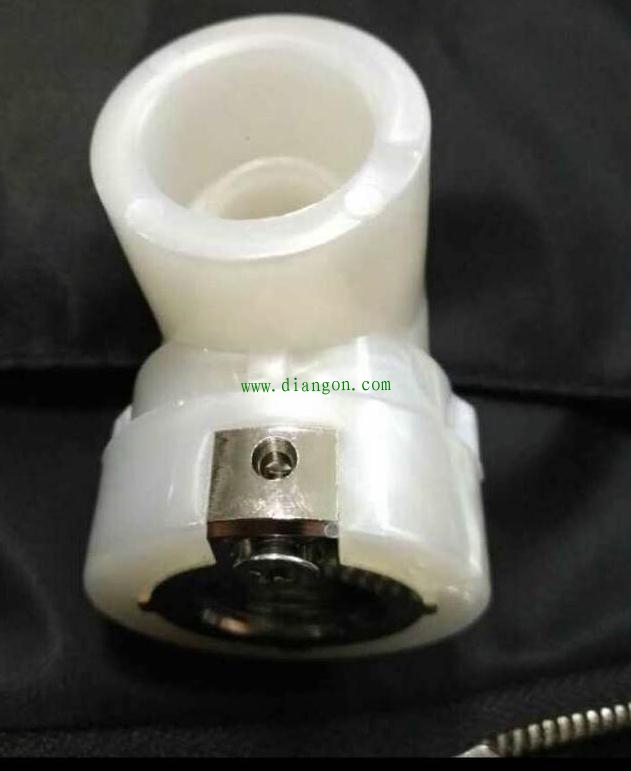

图3 等电位连接三

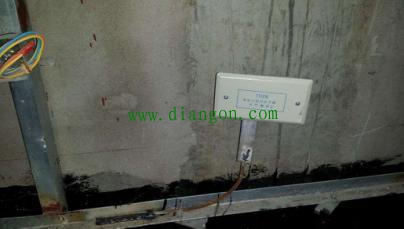

图4 等电位连接四

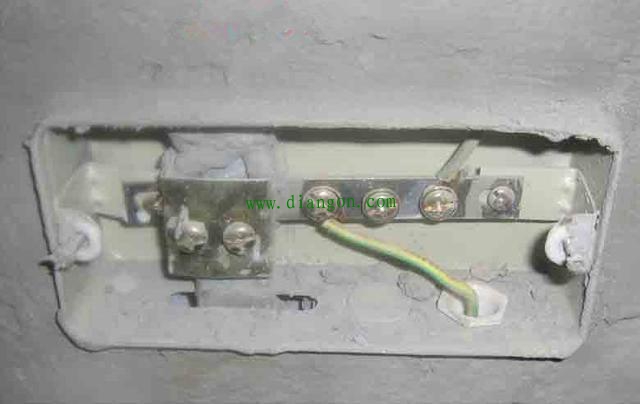

图5 等电位连接五

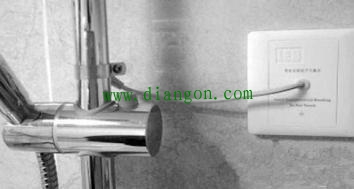

图6 等电位连接六

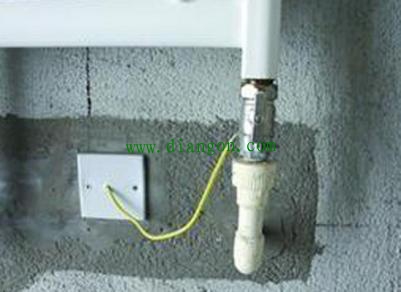

图7 等电位连接七

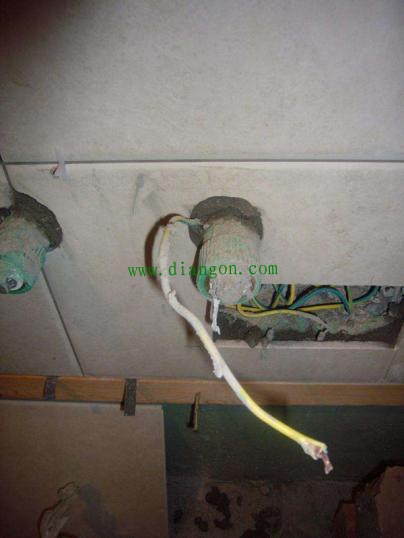

图8 等电位连接八
