电气设备过热主要原因 高压电缆耐压试验及检测方法

时间:2018-09-03 07:48来源:未知 作者:admin 点击:
电气设备过热主要原因-高压电缆耐压试验及检测方法
电气设备过热主要是电流产生的热量造成的。
  导体的电阻虽然很小,但其电阻总是客观存在的。因此,电流通过导体时要消耗一定的电能,这部分电能转化为热能,使导体温度升高,并加热其周围的其它材料。当电气设备的绝缘质量降低时,通过绝缘材料的泄漏电流增加,可能导致绝缘材料温度升高。
  电气设备运行时总是要发热的,但是,设计正确,施工正确以及运行正常的电气设备,其最高温度和其与周围环境温度之差(即最高温升)都不会超过某一允许范围。例如:裸导线和塑料绝缘线的最高温度一般不超过70℃;橡胶绝缘线的最高温度不得超过65℃;变压器的上层油温不得超过85℃;电力电容器外壳温度不得超过65℃等。这就是说电气设备正常的发热是允许的。但当电气设备的正常运行遭到破坏时,发热量增加,温度升高,在一定条件下,可能引起火灾。引起电气设备过热的不正常运行大体包括以下几种情况:
  1.短路:发生短路时,线路中的电流增加为正常时的几倍甚至几十倍,而产生的热量又和电流的平方成正比,使得温度急剧上升,大大超过允许范围。如果温度达到可燃物的自燃点,即引起燃烧,从而导致火灾。
  当电气设备的绝缘老化变质,或受到高温,潮湿或腐蚀的作用而失去绝缘能力时,即可能引起短路;绝缘导线遭磨损,腐蚀等,很容易使绝缘破坏而形成短路;由于设备安装不当或工作疏忽,可能使电气设备的绝缘受到机械损伤而形成短路;由于雷击等过电压的作用,电气设备的绝缘可能遭到击穿而形成短路;在安装和检修工作中,由于接线和操作的失误,也可能造成短路事故。
  2.过载:过载会引起电气设备发热。造成过载的原因大体上有以下两种情况:一是设计时选用线路或设备不合理,以至在额定负载下产生过热。二是使用不合理,即线路或设备的负载超过额定值,或者连续使用时间过长,超过线路或设备的设计能力,由此造成过热。
  3.接触不良:接触部分是电路中薄弱环节,是发生过热的一个重点部位。
  不可拆卸的叫接头连接不牢,焊接不良或接头氧化,都会增加接触电阻而使接头过热;可拆卸的接头连接不紧密或由于震动松动也会导致接头发热;活动触头:如闸刀开关的触头,接触器的触头,插式熔断器的触头,插销的触头等,如果没有足够的接触压力或接触表面粗糙不平,会导致触头过热;对于铜铝接头,由于铜和铝电性不同,接头处因电解氧化作用而腐蚀,而导致接头过热。
  4.铁芯发热:变压器,电动机等设备的铁芯,如铁芯绝缘损坏或受长时间过电压,涡流损耗和磁滞损耗而使设备过热。
  5.散热不良:各种电气设备在设计和安装时都考虑有一定的散热或通风措施,如果这些措施遭到破坏,就会造成设备过热;此外,电饭锅和电熨斗等直接利用电流的热量进行工作的电气设备,工作温度都比较高,如安置或使用不当,均可能引起火灾。


高压电缆耐压试验及检测方法

1、试验目的
  检测电缆在敷设后或运行中外护套是否损伤或受潮。
  2、试验电压
  试验时必须将护层的过电压保护器断开,交接试验--直流10kV,持续时间1min,预防性试验--直流5kV,持续时间1min
  3、试验周期
  交接试验,3年
  4、试验判断
  不发生击穿。
  5、检测部位
  非金属护套与接头外护层(对外护层厚度2mm以上,表面涂有导电层者,基本上即对110kV及以上电压等级电缆进行)。
  对于交叉互lian系统,直流耐压试验在交叉互lian系统的每一段上进行,试验时将电缆金属护层的交叉互联连接断开,被试段金属护层接直流试验电压,互联箱中另一侧的非被试段电缆金属护层接地,绝缘接头外护套、互联箱段间绝缘夹板、引线同轴电缆连同电缆外护层一起试验。
  6、典型缺陷及缺陷分析

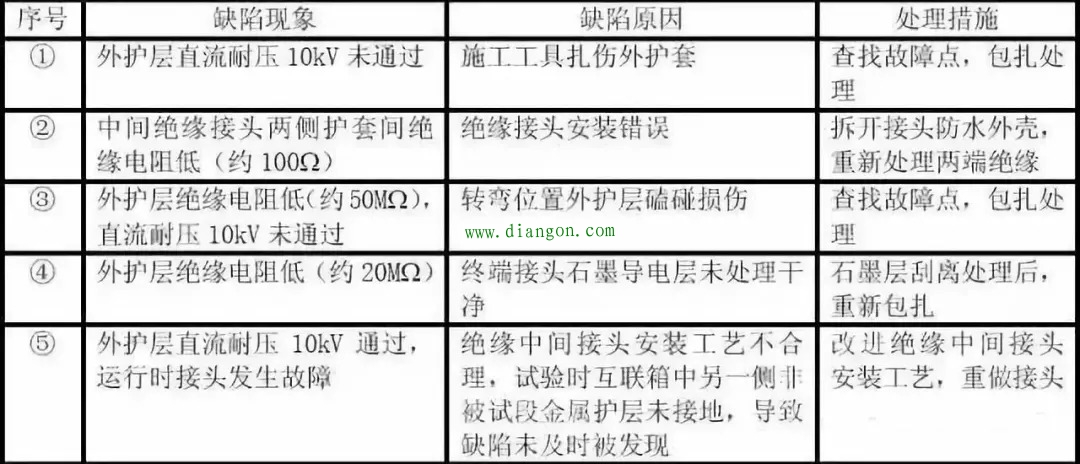

  序号①缺陷属典型施工问题,故障点定位后,施工方即说明该处电缆曾经被铁锹扎伤过,经处理后试验即通过,这一缺陷暴露了施工管理存在的问题。
  序号②同类绝缘接头安装错误在两回电缆中发现了4处,反映出附件安装人员水平较低,外护套试验检测出缺陷避免了类似序号⑤运行故障的发生。
  序号③缺陷原因也在于施工管理不严格,序号④缺陷原因在于附件安装质量差。
  序号⑤为某单位一起110kV电缆故障实例,同时暴露出附件安装与交接试验两方面都存在问题。
  首先,厂家工艺要求不合理,电缆预制件的铜编织带外层只要求一层半搭绝缘带,而且预制件在铜壳内严重偏心,导致绝缘裕度不够。
  其次,在电缆外护层直流10kV/1min耐压试验时,试验电压把仅有的一层绝缘带击穿,但试验时互联箱中另一侧非被试段金属护层未接地,导致缺陷未及时被发现。
  带电运行后,绝缘接头内部导通,造成电缆护套交叉互lian系统失效,护套产生约几十安培感应电流。感应电流流过接头的铜编织与铜壳接触处,产生的热量将中间接头预制件烧融,烧融区域破坏了橡胶预制件的应力锥的绝缘性能,场强严重畸变,接头被瞬间击穿,导体对铜壳放电,导致线路跳闸。  (责任编辑:admin)
