什么是人机界面触摸屏?人机界面触摸屏概述 触摸屏的通信接地

时间:2017-10-11 10:26来源:未知 作者:admin 点击:
什么是人机界面触摸屏?人机界面触摸屏概述-触摸屏的通信接地

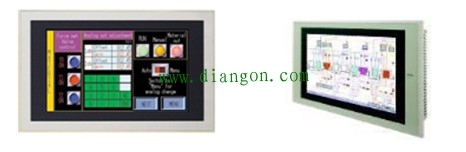

触摸屏是图式操作终端(Graph Operation Terminal,GOT)在工业控制中的通俗叫法,是目前最新的一种交互式图视化人机界面设备。它可以设计及存储数十至数百幅与控制操作相关的黑白或彩色的画面,可以直接在显示这些画面的屏幕上用手指单击换页或输入操作命令,还可以连接打印机打印报表,是一种理想的操作面板设备。它的简单易用,强大的功能及优异的稳定性使它非常适合用于工业环境。在工艺参数较多又需要人机交互时使用触摸屏,可使整个生产的自动化控制功能得到大大的加强。

随着机械设备的飞速发展,以往的操作界面需由熟练的操作员才能操作,而且操作困难,无法提高工作效率。但是使用人机界面能够明确指示并告知操作员机器设备目前的状况,使操作变的简单生动,并且可以减少操作上的失误,即使新手也可以很轻松的操作整个机器设备。使用人机界面还可以使机器的配线标准化、简单化,同时也能减少plc控制器所需的I/O点数,降低生产的成本同时由于面板控制的小型化及高性能,相对提高了整套设备的附加价值。


触摸屏的通信接地

1、通信口介绍
西门子公司不同面板所带的通信口可能不同,有的面板只带PR0FIBUS/MPI接口(比如,KT7700 Basic DP);有的只带ROFINET(LANI)接口(比如,KTP700 Basic PN);也有的面板两种接口都带,比如Comfort panels通信口包括一个PROFIBUS/MPI接口,一个或多个(最多三个)PR0FINET(LAN)接口,如图1所示。

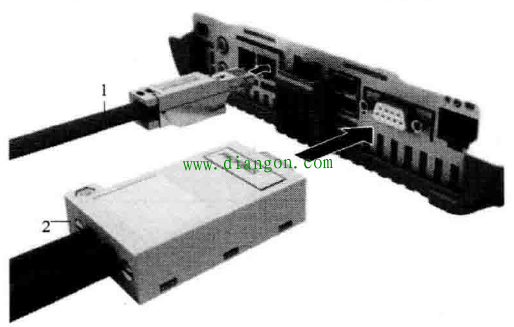

图1 面板通信口
说明:1为通过PROFINET(LAN)与控制器连接;2为通过PROFIBUS与控制器连接
①PROFIBUS/MPI接口
hmi设备上的接口名称:X2;Sub-D插座,9针,以螺钉固定。PR0FIBUS/MPI接口引脚如图2所示。

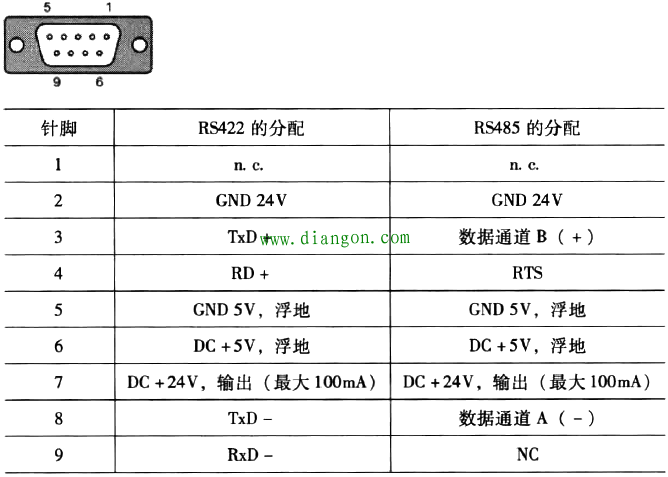

图2 PROFIBUS/MPI接口引脚
②PROFINET(LAN)接口
HMI设备上的接口名称:X1;PROFINET(LAN)接口脚如图3所示。

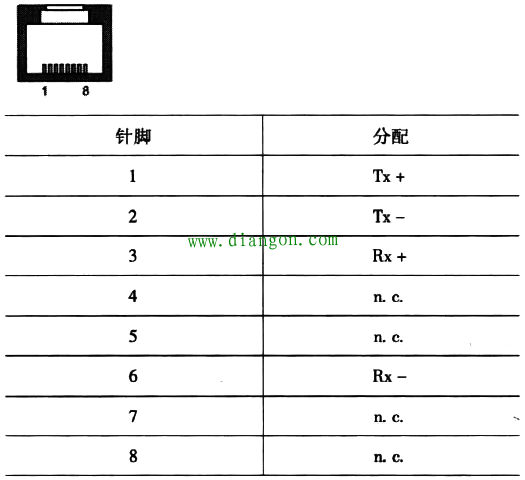

图3 PROFINET(LAN)接口 接口引脚
2、通信电缆的接地处理
使用合适的电缆夹夹紧进入等电位连接导轨上的数据线屏蔽层,如图4所示。

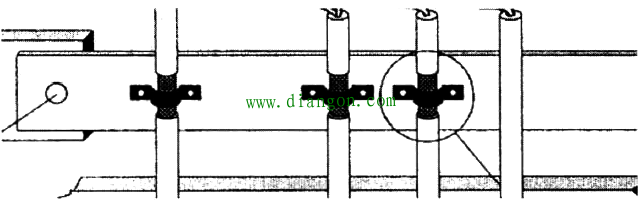

图4 通信电缆的接地处理
实际应用中的屏蔽层的处理可参考图5所示。

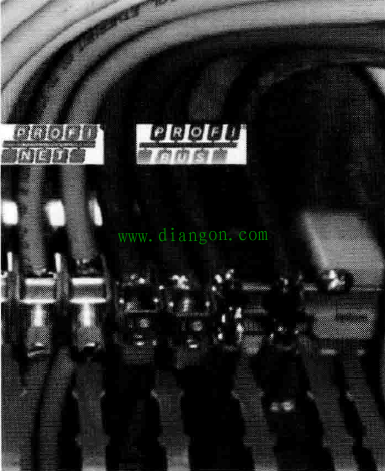

图5 屏蔽层的链接
另外:
◆ 尽可能缩短HMI设备和等电位连接导轨间的电缆长度。
◆ 平行敷设等电位连接导线和数据缆,使其相互间隙距离最小。
