三菱触摸屏GT Designer2软件介绍 Designer2画面构成

时间:2017-10-11 10:32来源:未知 作者:admin 点击:
1、 Designer2画面构成 图 Designer2画面构成 2、创建工程数据 ① 创建新工程 (1)选择工程新建工程向导 (2)选择所使用的 GOT的类型及颜色设置 (例:GOT类型:GT10**-Q(320*240),颜色设

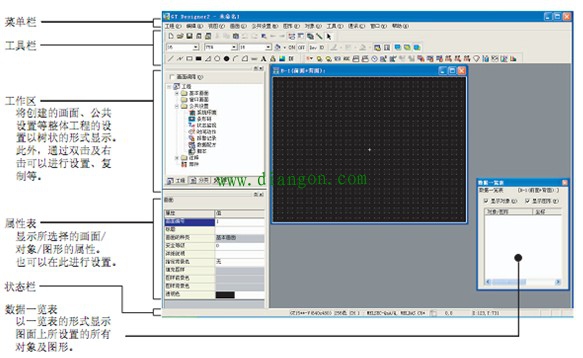

1、 Designer2画面构成

图 Designer2画面构成
2、创建工程数据
① 创建新工程
(1)选择工程→新建工程向导
(2)选择所使用的 GOT的类型及颜色设置 (例:GOT类型:GT10**-Q(320*240),颜色设置:256色。)
GOT相连接的机器(例:MELSEC-FX)
(3) 选择MELSEC-QnA/Q 的连接 I/F(例:标准I/F(标准RS-422))
(4) 通讯驱动程序(例:MELSEC-FX)
(5) 设置 “基本画面”的 “切换软元件(例:切换软元件 : GD100)
(6) 显示画面的属性对话框后,输入画面的标题(例:标题:数据显示画面)
② 创建第 2 个画面(1) 用鼠标右击位于工程工作区的树型目录上的基本画面,选择 [新建 ]
