HMI人机界面与PLC控制器抗干扰对策 触摸屏的接地设计

时间:2017-10-11 10:25来源:未知 作者:admin 点击:
HMI人机界面与PLC控制器抗干扰对策-触摸屏的接地设计
进行具体工程的抗干扰设计时,要选择有较高抗干扰能力的产品,采取抑制干扰源、切断或衰减电磁干扰的传播途径和利用软件手段等措施,提高装置和系统的抗干扰能力。
  1、采用性能优良的电源,抑制电网引入的干扰。

  对于plc控制器供电的电源,应采用非动力线路供电,直接从低压配电室的主母线上采用专用线供电。选用隔离变压器,且变压器容量应比实际需要大1.2~1.5倍左右,还可在隔离变压器前加入滤波器。对于变送器和共用信号仪表供电应选择分布电容小、采用多次隔离和屏蔽及漏感技术的配电器。控制器和I/O系统分别由各自的隔离变压器供电,并与主电路电源分开。PLC控制器的24V直流电源尽量不要给外围的各类传感器供电,以减少外围传感器内部或供电线路短路故障对PLC控制器的干扰。此外,为保证电网馈电不中断,可采用在线式不间断供电电源(UPS)供电,UPS具备过压、欠压保护功能、软件监控、与电网隔离等功能,可提高供电的安全可靠性。对于一些重要的设备,交流供电电路可采用双路供电系统。
  2、正确选择电缆的和实施敷设,消除可编程控制器、人机界面的空间辐射干扰。
  不同类型的信号分别由不同电缆传输,采用远离技术,信号电缆按传输信号种类分层敷设,相同类型的信号线采用双绞方式。严禁用同一电缆的不同导线同时传送动力电源和信号,避免信号线与动力电缆靠近平行敷设,增大电缆之间的夹角,以减少电磁干扰。为了减少动力电缆尤其是变频装置馈电电缆的辐射电磁干扰,从干扰途径上阻隔干扰的侵入,要采用屏蔽电力电缆。
  3、PLC控制器输入输出通道的抗干扰措施
  输入模块的滤波可以降低输入信号的线间的差模干扰。为了降低输入信号与大地间的共模干扰,PLC控制器要良好接地。输入端有感性负载时,对于交流输入信号,可在负载两端并接电容和电阻,对于直流输入信号可并接续流二极管。为了抑制输入信号线间的寄生电容、与其他线间的寄生电容或耦合所产生的感应电动势,可采用RC浪涌吸收器。
  输出为交流感性负载,可在负载两端并联RC浪涌吸收器;若为直流负载,可并联续流二极管,也要尽可能靠近负载。对于开关量输出的场合,可以采用浪涌吸收器或晶闸管输出模块。另外,采用输出点串接中间继电器或光电耦合措施,可防止PLC控制器输出点直接接入电气控制回路,在电气上完全隔离。
  4、PLC控制器抗干扰的软件措施
  由于电磁干扰的复杂性,仅采取硬件抗干扰措施是不够的,要用PLC控制器的软件抗干扰技术来加以配合,进一步提高系统的可靠性。采用数字滤波和工频整形采样、定时校正参考点电位等措施,有效消除周期性干扰、防止电位漂移。采用信息冗余技术,设计相应的软件标志位;采用间接跳转,设置软件保护等。例如对开关量输入信号,采用定时器延时的方式多次读入,结果一致再确认有效,提高了软件的可靠性。
  5、正确选择接地点,完善接地系统。
  良好的接地是保证PLC控制器可靠工作的重要条件,可以避免偶然发生的电压冲击危害,还可以抑制干扰。完善的接地系统是PLC控制器抗电磁干扰的重要措施之一。
  PLC控制器属高速低电平控制装置,应采用直接接地方式。为了抑制加在电源及输入端、输出端的干扰,应给PLC控制器接上专用地线,接地点应与动力设备的接地点分开。若达不到这种要求,也必须做到与其他设备公共接地,禁止与其他设备串联接地。接地点应尽可能靠近PLC控制器。集中布置的PLC控制器适于并联一点接地方式,各装置的柜体中心接地点以单独的接地线引向接地极。分散布置的PLC控制器,应采用串联一点接地方式。接地极的接地电阻小于2Ω,接地极最好埋在距建筑物10~15m远处,而且PLC控制器接地点必须与强电设备接地点相距10m以上。如果要用扩展单元,其接地点应与基本单元的接地点接在一起。
  信号源接地时,屏蔽层应在信号侧接地;信号源不接地时,应在PLC控制器侧接地。信号线中间有接头时,屏蔽层应牢固连接并进行绝缘处理,各屏蔽层应相互连接好。选择适当的接地处单点接地,要避免多点接地。
  6、设备选型。
  在选择设备时,首先要了解国产PLC生产厂家给出的抗干扰指标,如共模抑制比、差模抑制比、耐压能力、允许在多大电场强度和多高频率的磁场强度环境中工作等,要选择有较高抗干扰能力的产品,如采用浮地技术、隔离性能好的可编程控制器、人机界面hmi。
  可编程控制器、人机界面现场应用时的抗干扰问题,是复杂而细致的。抗干扰性设计是一个十分复杂的系统性工程,涉及到具体的输入输出设备和工业现场的具体环境,要求我们要综合考虑各方面的因素,必须根据现场的实际情况,从减少干扰源、切断干扰途径等方面进行全面的考虑,充分利用各种抗干扰措施来进行可编程控制器、人机界面的设计。才能真正提高可编程控制器、人机界面HMI现场应用时的抗干扰能力,确保系统安全稳定运行。

触摸屏的接地设计


触摸屏一般都是塑料外壳,在整体设计上,在背面设计了一个接地端子,如图1所示。

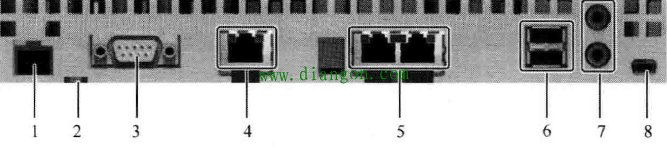

图1 TP1900 Comfort接地及接口图
说明:1为X80电源接口;2为电位均衡接口(接地);3为X2 PROFIBUS(Sub-D RS422/485);4为X3 PROFINET(LAN),10/100/1000MBit;5为X1 PROFINET(LAN),10/100MBit;6为X61/X62 USB A型;7为X90音频输入/输出线;8为X60 USB迷你 B型
从整体设计上看,触摸屏在电源供电方式上为24V直流电源,在电源处没有类似plc电源端子的PE端子,整个屏上只有一个接地端子,因此该接地端子必须接地。
另外,从设计上看,该端子是内六星的设计,因此需要专用的工具来进行地线的连接。接地端子如图2所示。


图2 接地端子
但西门子公司的最新触摸屏从7in(1in=0.0254m)起的精智面板产品都具有金属压铸外壳,因此具有更好的结构特性以及EMC特性。并且经过了ATEX指令的防爆危险区2区和22区进行认证,并在相应的危险区域内使用。
而金属外壳的触摸屏安装在柜门上时,有可能与柜门的金属部分有接触。因此,一般在安装触摸屏时会使用钢制固定夹(15〞以上)或铝质固定夹(7〞-12〞)把面板固定到电柜柜门上,如图3所示。

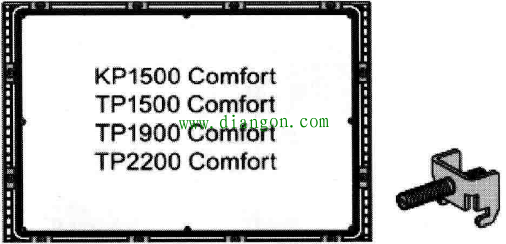

图3 面板的安装夹子
实际的安装图及夹子如图4所示。

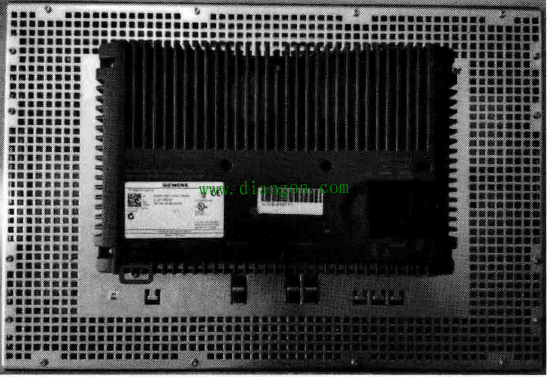

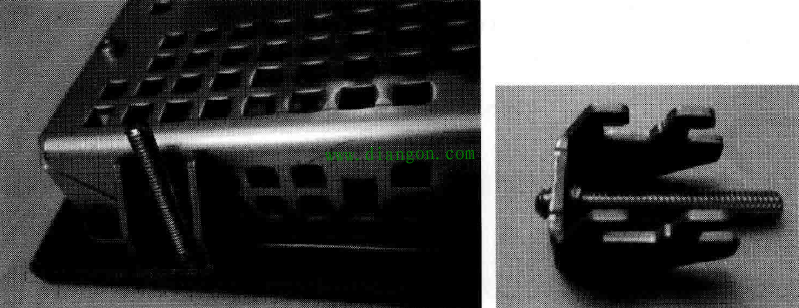

图4 面板安装及夹子
尽管新的触摸屏采用金属外売设计,安装在柜体上的也是采用金属夹子,但由于电柜表面通常都是喷漆的,因而面板的金属外壳与柜壳的金属部分接触面积仍然很小,因此新的面板也需将接地端子进行接地处理。
虽然,此时接地端子和柜体的金属框都是等电位的。但从安全的角度考虑,还是要求柜门单独与柜体的金属框架做良好的连接,如图5所示。

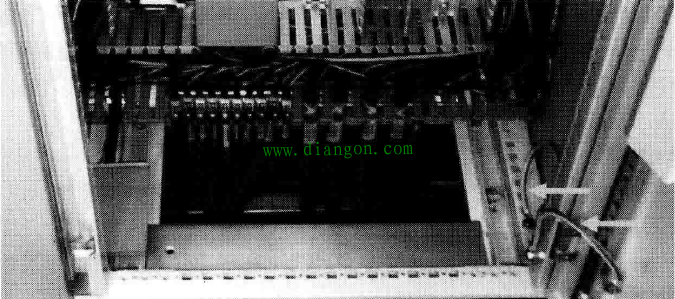

图5 柜门与柜体的连接
