电流互感器不接地的害处 电压互感器符号表示

时间:2017-06-06 08:26来源:未知 作者:admin 点击:
电流互感器不接地的害处-电压互感器符号表示-高压互感器运行中如何维护
  电流互感器接地是防止一次绝缘不好而使其击穿,特别是高压电流互感器,当绝缘击穿后,高压会直接加到二次设备上,烧毁设备,伤及人员,而二次接地后,就解决了这个问题。
  为了防止高低压绕组间绝缘击穿时造成设备和人身事故,电压互感器的每一组二次绕组必须有一点接地。对于二次侧中性点接地的绕组,已满足此要求;对于二次侧中性点不接地的绕组,为了安全及准同期回路的需要,一般采用中相(V相)接地。 所以互感器二次侧接地应称为保护接地。
  电流互感器二次线圈一端应该接地,电流互感器二次线圈一端接地就是为了防止高压危险而采取的保护措施。
  电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
  电流互感器运行时,副边不允许开路。因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
  电流互感器运行时,副边不允许开路。原因如下:
  ⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
  ⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
  ⒊电流互感器铁芯合磁通:Φ = Φ1 + Φ2
  ⒋因为Φ1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0
  ⒌若二次开路,即 I2 = 0 ,则:Φ = Φ1,电流互感器铁芯磁通很强,饱和,铁心发热,烧坏绝缘,产生漏电
  ⒍若二次开路,即 I2 = 0 ,则:Φ = Φ1,Φ在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全
  ⒎电流互感器二次线圈一端接地,就是为了防止高压危险而采取的保护措施。

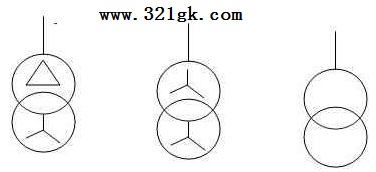

电压互感器符号表示

"电压互感器两个圈 里面都画的一横"这种应该是个单相互感器,“两个圈  一个里面是Y 一个里面是三角形“这个画Y的是代表星型接线,三角形代表三角形接法。


高压互感器运行中如何维护

1.运行中的高压互感器,我们可以先将高压回路和所接仪表的接线拆除,然后再进行表计更换,当表计调换好后,就可以将所接表计接入二次回路中,接下来解除短接线,并检查仪表显示是否正常。如果当拆除短接线时短接处有火花,这时就能判断高压互感器已二次已开路,此时需立即短路,并检查表计回路是否有开路现象后,才能重新拆除短接线。在拆除高压互感器短接线时,要在绝缘胶垫上进行,此时还需考虑如果停用该互感器所涉及到回路的保护,待工作结束检查正常无误后,才能将保护投入运行;
  2.互感器的正常定期检查应由运行人员每两小时对投入运行的互感器检查一次,在检修完毕验收合格并投入运行后两小时内检查两次,在发生短路故障跳闸后检查一次,一星期内需进行一次夜间熄灯检查。检查电压互感器高压侧高压限流熔断器是否正常,绝缘瓷套管是否有明显裂纹、污垢和放电现象,外壳是否有漏油、渗油现象,油枕或油标指示器所示油位是否清晰。电流互感器试验端子解除和恢复时,为了防止电流互感器二次出现开路情况,需在解除和恢复试验端子时,不能太紧,太紧会使螺钉打滑,不能良好接触造成开路。  (责任编辑:admin)
