测互感器的好坏 互感器电表怎么算电量?电表互感器倍率怎么看?

时间:2017-03-12 11:22来源:未知 作者:admin 点击:
怎么测互感器的好坏-互感器电表怎么算电量?电表互感器倍率怎么看?
怎么测互感器的好坏
电压互感器,在原边加电压,量输出电压不就知道电压互感器的好坏了吗.电流互感器得加电流,互感器串入电流表.大电流的互感器得有试验台.小电流互感器用调压器给小变压器初级调压供电,变压器次级穿互感器,连电流表形成回路.互感器输出线圈再和电流表连起来.加电流,变比就出来了.初步判断可以使用万用表,测电阻是否正常。测量一次、二次、一次对地以及对二次应无限大。
再次判断可以使用模拟电压,在一次上施加220或380V电压,再万用表测其二次电压,然后根据电压互感器上标的电压比进行计算。
以上的方法基本上可以判断一台电压互感是好是坏了!针对高压电流互感器:电流互感器的二次回路中只能带很小的阻抗,因此在正常工作时趋短路状态,声音很小,而故障时声音较大。接地应良好,对电容型电流互感器一次绕组末屏引出线应可靠接地。油浸式互感器应不会出现渗油现象。另外,当电流互感器二次绕组或回路短路时,电流表、功率表指示为零;电流互感器二次回路开路时,故障点端子会击穿冒火。1,外观:电流互感器外壳、绝缘、线圈等是否有老化、电击、烧焦等痕迹.以下是指500V以下的电流互感器,用500V兆欧表检查.2,初级线圈通路,不能断路.3,次级线圈通路,不能断路.4,初级线圈与次级线圈不能通路.5,用500V兆欧表检查绝缘电阻,初级线圈与次级线圈对外壳绝缘大于0.38兆欧.6,用电流夹钳表监测电流比值是否正确.(主要是检查线圈内部匝间是否有局部短路现象)

互感器电表怎么算电量?电表互感器倍率怎么看?

  带有互感器的电表的倍率是看使用的电流互感器上标注的电流比来计算。

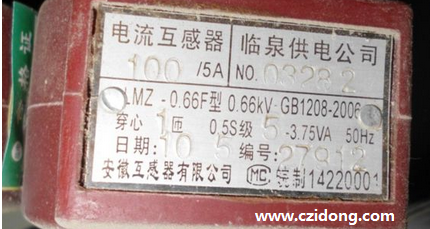

  如图所示电流互感器变比是100/5。那么对应的倍率就是20倍。


  如果电度表显示是100度电,那么实际用电量就是2000度电。
  实际情况是6倍的互感器,那么就是电表实际显示数值乘以6,就是实际使用的电能度数。 (责任编辑:admin)
