如何使用万用表电阻档测量电扇好坏 如何检测地线能不能用

时间:2017-07-04 07:25来源:未知 作者:admin 点击:
如何使用万用表电阻档测量电扇好坏-万用表如何检测地线能不能用-万用表电阻测量电路原理
用数字万用表测电风扇电动机的好坏的具体解决方案如下:
  • 用万用表电阻挡测量电动机接线端子之间的电阻值,如果有开路的那么就是存在损坏的。
  • 绿,通是好的, 黑色线和红,三组是不是相通、蓝,是但一组不通就是坏了。
用数字万用表测试电容好坏的步骤如下:
  • 判断极性,先把万用表调到100或1K欧姆档,假定一极为正极,让黑表笔与它连接,红表笔与另一极连接,记下阻值,然后把电容放电,即让两极接触,然后换表笔测电阻,阻值大的一次黑表笔连接的就是电容的正极。
  • 把万用表调到欧姆档适当档位,档位选择的原则是:1μF的电容用20K档,1-100μF电容用2K档,大于100,μF的用200档。
  • 然后用万用表的红笔接电容的正极,黑笔接电容的负极,如果显示从0慢慢增加,最后显示溢出符号1则电容正常,如果始终显示为0,则电容内部短路,如果始终显示1, 则电容内部断路。
万用表如何检测地线能不能用

判断地线插口是否接地步骤:
1、首先分出火线、零线。地线: 把万用表打到交流电压档,且档位高于220V。将红色的表笔插入电压孔,黑色表笔不插,然后用红表笔插到插座的其中一个插孔,观察读数。读数最大的是为火线,读数较小的为零线,读数基本没有动的为地线。如果有2个读数小,一个读数大的说明地线没有接地,地线也接了零线。后面的第二步就不需要在测量了。
2、测量地线: 分出火线、零线、地线后 ,万用表还是在刚才的档位不动(交流档220V以上),红、黑表笔分别插入电压孔和COM孔。用2支表笔分别测量,火线对零线的电压、火线对地线的电压,如果这2个电压值基本相同,说明地线接地;如果火线对地线的电压值基本为零或特别小的说明地线没有接地。
地线:用来将 电流引入 大地的 导线;电气设备漏电或电压过高时,电流通过地线进入大地。

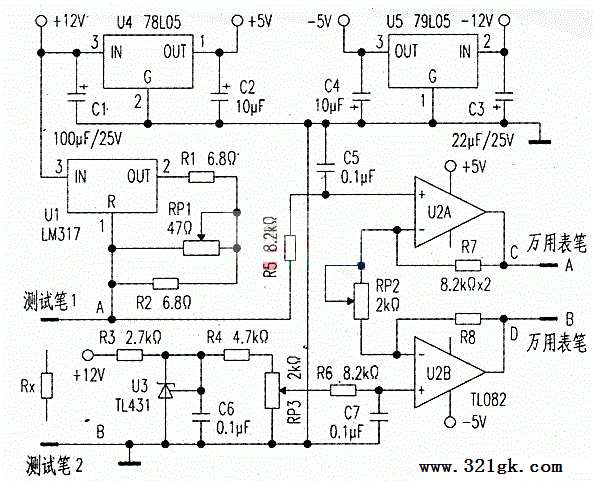

万用表电阻测量电路原理

  工作原理:通过恒流源给被测电阻RX加一定的电流,再用万用表测量Rx两端的电压,所测的电压值除以流过被测电阻Rx的恒定电流,即可得出被测电阻的阻值。理论上流过待测电阻的电流越大,越易于精确测出小阻值电阻Rx的阻值,但电流过大,一是会引起恒流源严重发热,影响电流的稳定性,导致所测阻值不准;二是小功率电阻不允许过大的电流流过。为此本电路选用LM317(U1)和电阻R1、R2、电位器RP1一起构成简单的100mA的恒流源。


万用表测电阻原理其实就是根据欧姆定律而来的。万用表中,它的电压就是电池的电压;它的阻值有几个,包括我们要测试的电阻,它的可调电阻(万用表不同档位,它的内阻是不同的),还有它的定电阻。而电流是在我们的测试电阻等于零时算出来的。这样我们就得出一个公式:I=U/(Rg+R定+R调+R测)U是它内部电池的电压,Rg是表头的电阻,R定,与表头串联的一个定值电阻,R调,调零的可变电阻,R测,要测量的电阻。由于要测量的电阻大小范围同,使用的定值电阻也不同,这使得用万用表分为几档。
用万用表上测量时,电阻读数实际是电流读数,只是将R测=0时的电流:I=U/(Rg+R定+R调)标成R=0,没有电流时,电阻标在无阻大,I与是一个函数关系,它们不是简单的正比关系。选用不同的电阻档,R定不同,R=0时,I是不同的,所以每次测量之前都要调零。 (责任编辑:admin)
