巧用万用表快速查漏电 万用表使用方法小口诀诀窍

时间:2017-05-26 09:36来源:未知 作者:admin 点击:
巧用万用表快速查漏电-万用表使用方法小口诀诀窍-查漏电万用表打什么档?万用表查线路漏电图解
巧用万用表快速查漏电

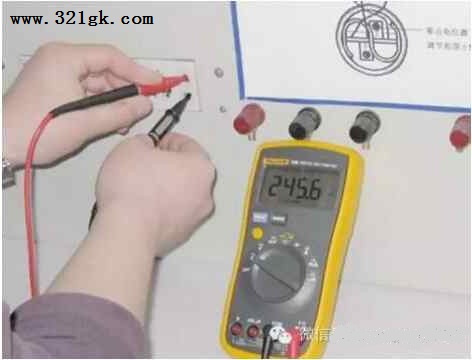

将万用表接头插入测量交流电对应接线柱,然后用一只笔测零线或者地线,另外一只笔测你怀疑漏电的地方,看万用表示数,如果是0,说么此处无漏电,无电压!如果是220或者其他超过36V的电压示数,都是漏电的,说明此处不安全!
  1、先断开用户电源线的总隔离开关,关闭用户的所有用电负荷,如拔下冰箱插头、断开水泵开关等。
  2、把数字式万用表的挡位放在R×200MΩ挡上,一支表笔放在负荷侧两根线中的一根上,用另一支表笔碰触墙壁,最好是碰触接地线或临时接地线。待万用表上显示的数字稳定后,读数就是主线路的绝缘电阻数值。如果绝缘小于0.5MΩ,那么就是主线路出了问题;如果绝缘电阻在0.5MΩ以上,那就可以排除主线路出了问题。用同样的办法测量一根导线,也查看数值,看是否是主线路出了问题。
  3、查看分路各用电器的绝缘电阻值,也是用同样的方法逐个检测,直到找到故障点为止。
  注意在测量的时候不能用手触及表笔的金属部分,那样会使读数不准确。在测量各个用电设备的时候注意要先放电,以防用电设备中的容性电流伤人。

万用表使用方法小口诀诀窍

  正确使用万用表,不仅能快速准确地判断出故障部位,而且能防止电器设备及万用表本身的损坏。

1.测量先看挡,不看不测量
  每次拿起表笔准备测量时,务必再核对一下测量类别及量程选择开关是否拨对位置。为了安全,必须养成这种习惯。

2.测量不拨挡,测完拨空挡
  测量中不能任意拨动选择旋钮,特别是测高压(如220V)或大电流(如0.5A)时,以免产生电弧,烧坏转换开关触点。测量完毕,应将量程选择开关拨到“•”位置。

3.表盘应水平,读数要对正
  使用万用表应水平旋转,读数时视线应正对着表针。

4.量程要合适,针偏过大半
  选择量程,若事先无法估计被测量大小,应尽量选较大的量程,然后根据偏转角大小,逐步换到较小的量程,直到指针偏转到满刻度的2/3左右为止。

5.测R不带电,测C先放电
  严禁在被测电路带点的情况下测电阻。检查电器设备上的大容量电容器时,应先将电容器短路放电后再测量。

6.测R先调零,换挡需调零
  测量电阻时,应先将转换开关旋到电阻挡,把两表笔短接,旋“Ω”调零电位器,使指针指零欧后再测量。每次更换电阻挡时,都应重新调整欧姆零点。

7.黑负要记清,表内黑接“+”
  红表笔为正极,黑表笔为负极,但电阻挡上黑表笔接内部电池的正极。

8.测I应串联,测U要并联
  测量电流时,应将万用表串接在被测电路中;测量电压时,应将万用表并联在被测电路的两端。

9.极性不接反,单手成习惯
  测量电流和电压时应特别注意红、黑表笔的极性不能接反,并且一定要养成单手操作的习惯以确保安全。

查漏电万用表打什么档?万用表查线路漏电图解

阴雨潮湿天气逐渐增多,漏电原因的故障报修也多了起来,相信电工朋友都在为查找漏电的原因动了不少脑筋。其实电工之家告诉你可以利用手中的万用表就能很轻松地查出漏电的原因。


故障查找分析
分析哪里漏电之前,我们要先看看家里出现了什么故障现象,有什么明显特征;其次从表面观察有无直观的故障点,然后再进行下一步检查。
1. 先断开我们的电源进线的总隔离开关,关闭用户的所有用电负荷,如拔下冰箱插头、断开水泵开关等。
2. 把数字型万用表的挡位放在欧姆档的200M挡上,一只表笔放在负荷侧两根出线其中的一根上,另一只表笔碰触墙壁,最好是碰触接地线或者临时接地线。等万用表上显示的数字稳定后,读出的是主线路的绝缘电阻数值,如果绝缘电阻数值小于0.5兆欧,那么是主线路出了问题,如果绝缘电阻在0.5兆欧以上,那就可以排除是主线路出了问题。用同样的办法测量另外一根导线,也查看数值,看是否是主线路出了问题。


3. 查看分路及各用电电器的绝缘电阻值,也是用同样的方法逐个检测,直到找到故障点为止。
操作注意事项
1. 使用万用表欧姆挡的200M挡时,注意在测量的时候不能用手触及表笔的金属部位,那样会使读数不准确。
2. 在测量各个用电设备的时候注意要先放电,以防用电设备中的容性电流伤人。
这个方法是在无电的状态下查找故障点的比较安全的方法。此方法也适用于动力用户和厂房漏电的查找,不过在查找时,不仅要断开电源进线,还应该断开零线,避免发生触电事故。
