西门子HMI人机界面简介及特点-人机界面与电源接线方法
目前,在售的西门子SIMATIC触摸屏系列产品主要有三种Comfort panels(精智面板)、Basic panels(精简面板)以及Smart panels(精彩面板)。其中Comfort panels属于高端屏,功能较为丰富,而Smart panels则适用于最简单的应用。
1、Comfort panels(精智面板)的特点,如图1所示。
◆ 宽屏幕显示尺寸从4in到22in(1in =0.0254m),可进行触摸操作或按键操作;
◆ 有效的节能管理;
◆ 万一发生电源故障,可确保100%的数据安全;
◆ 使用系统卡来简化项目传输;
◆ 可在危险区域中使用;
◆ 同时支持PROFIBUS/MPI接口和PROFINET(LAN)接口;
◆ 支持多种通信协议,例如:PROFIBUS、PROFINET以及第三方协议。

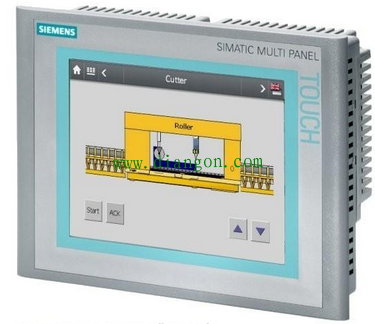

图1 精智面板
2、Basic panels(精简面板)的特点。
◆ 适用于不太复杂的可视化应用;
◆ 所有显示屏尺寸具有统一的功能;
◆ 显示屏具有触摸功能,可实现直观的操作员控制;
◆ 按键可任意配置,并具有触觉反馈;
◆ 只有一种通信接口,PROFIBUS或PROFINET(LAN)接口;
◆ 支持多种通信协议,PROFIBUS或PROFINET以及第三发协议。
3、Smart panels(精彩面板)的特点:
◆ 集成的工业以太网接口,可以和S7-200 Smart以及LOGO!OBA7建立连接;
◆ 通过以太网可以同时连接3台控制器;
◆ 通过串口可以连接西门子S7-200以及S7-200 Smart plc;
◆ 集成的串口(支持Modbus,RS422/RS485自适应切换),可以和市场主流的小型PLC建立稳定可靠的通信连接(三菱FX系列、欧姆龙CP1系列、台达DVP-SV/ES2系列)。

人机界面与电源接线方法

目前西门子触摸屏系列产品均为直流24V供电。电源内部有隔离保护,且符合IEC60364-4-41和HD 384.04.41(VDE 0100,第410部分)规定,例如符合PELV标准,如图所示。

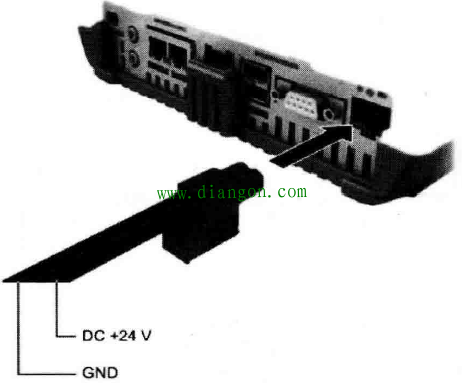

图 触摸屏的供电端子
供电电压仅允许处于规定的电压范围范内(DC19.2V-DC28.8V)。否则,不排除有操作设备功能失灵甚至损坏的情况。
