人机界面的10大常识-触摸屏数据记录的数据记录数和记录数区别

人机界面常识是对初学者来说是首要了解的知识，产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等。hmi软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件。本文为大家详细介绍人机界面的10大常识。
一、人机界面产品的基本功能及选型指标
（1）基本功能：
设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；
　　数据、文字输入操作，打印输出；
　　生产配方存储，设备生产数据记录；
　　简单的逻辑和数值运算；
　　可连接多种工业控制设备组网。
（2）选型指标：
　　显示屏尺寸及色彩，分辨率；
　　HMI的处理器速度性能；
　　输入方式－触摸屏或薄膜键盘；
　　画面存贮容量－容量单位是字节、还是位；
　　通讯口种类及数量，是否支持打印功能等。
（3）产品分类：
初级产品：薄膜键输入式，显示尺寸通常小于六英寸
　　中级产品：触摸屏输入式，显示尺寸通常大于六英寸
　　高级产品：计算机输入式、显示尺寸通常大于十英寸
二、人机界面的常规使用步骤
（1）明确监控任务要求，选择适合的HMI产品；
（2）在PC机上用画面组态软件编辑“工程文件”；
（3）测试并保存已编辑好的“工程文件” ；
（4）PC机连接HMI硬件，下载“工程文件”到HMI中；
（5）连接HMI和工业控制器（如plc、仪表等），实现人机交互。
三、人机界面与人们常说的“触摸屏”有什么区别？
从严格意义上来说，两者是有本质上的区别的。因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备。
人机界面产品则是一种包含硬件和软件的人机交互设备。在工业中，人们常把具有触摸输入功能的人机界面产品称为“触摸屏”，但这是不科学的。
四、人机界面和组态软件有什么区别？
人机界面产品，常被大家称为“触摸屏”，包含HMI硬件和相应的专用画面组态软件，一般情况下，不同厂家的HMI硬件使用不同的画面组态软件，连接的主要设备种类是PLC。
组态软件是运行于PC硬件平台、windows操作系统下的一个通用工具软件产品，和PC机或工控机一起也可以组成HMI产品；通用的组态软件支持的设备种类非常多，如各种PLC、PC板卡、仪表、变频器、模块等设备，而且由于PC的硬件平台性能强大（主要反应在在速度和存储容量上），通用组态软件的功能也强很多，适用于大型的监控系统中。
五、人机界面产品中是否有操作系统？
任何人机界面产品都有系统软件部分，系统软件运行在HMI的处理器中，支持多任务处理功能，处理器中需有小型的操作系统管理系统软件的运行。基于平板计算机的高性能人机界面产品中，一般使用WinCE，Linux等通用的嵌入式操作系统。
六、人机界面只能连接PLC吗？
不是这样的。人机界面产品是为了解决PLC的人机交互问题而产生的，但随着计算机技术和数字电路技术的发展，很多工业控制设备都具备了串口通讯能力，所以只要有串口通讯能力的工业控制设备，如变频器、直流调速器、温控仪表、数采模块等都可以连接人机界面产品，来实现人机交互功能。
七、人机界面只能通过标准的串行通讯口与其它设备相连接吗？
不是这样的。但随着计算机和数字电路技术的发展，人机界面产品的接口能力越来越强。除了传统的串行（RS232、RS422／RS485）通讯接口外，很多人机界面产品已具有网口、并口、USB口等数据接口，它们就可与具有网口、并口、USB口等接口的工业控制设备相连接，来实现设备的人机的交互。
八、是否有通讯功能的设备一定能和人机界面产品连接？
应该是这样的。因为通用的人机界面产品都提供了大量的、可供选择的常用设备通讯驱动程序；一般情况下，只要在人机界面的画面组态软件中选择与连接设备相对应的通讯驱动程序，就可以完成HMI和设备的通讯连接。如果所选HMI产品的组态软件中没有要连接设备的通讯驱动程序，用户则可以把要连接设备的通讯口类型和协议内容告知HMI产品的生产商，请HMI厂商代为编制该设备的通讯驱动程序。
九、PC机加显示屏，能否直接与PLC通讯，完成HMI的功能？
当然可以。不过PC机还要编制相应的组态软件，才能使PC机成为一个真正的HMI产品。
十、未来人机界面的发展趋势是什么？
随着数字电路和计算机技术的发展，未来的人机界面产品在功能上的高、中、低划分将越来越不明显，HMI的功能将越来越丰富；5．7寸以上的HMI产品将全部是彩色显示屏，屏的寿命也将更长。
由于计算机硬件成本的降低，HMI产品将以平板PC计算机为HMI硬件的高端产品为主，因为这种高端的产品在处理器速度、存储容量、通讯接口种类和数量、组网能力、软件资源共享上都有较大的优势，是未来HMI产品的发展方向。当然，小尺寸的（显示尺寸小于5．7寸）HMI产品，由于其在体积和价格上的优势，随着其功能的进一步增强（如增加IO功能），将在小型机械设备的人机交互应用中得到广泛应用。
有些机械行业，比如说机床、纺织机械、电子设备等行业，在国内已经发展有几十年的历史了，相对来说属于比较成熟的行业，从长远看，这些行业还存在着设备升级换代的需求。在这个升级换代的过程中，确实会有一些小的、一直使用比较低端产品的厂家被淘汰掉，但也有很多企业在设备更新过程中，将需求重新定位，去寻找那些能够符合他们发展计划，帮助他们提高自身生产力的设备供应商。
鉴于这种需求，以后人机界面的改变，将在形状上、观念上、应用场合等方面都有所改变，从而带来工控机核心技术的一次次变革。总体来讲，人机界面的未来发展趋势是六个现代化：平台嵌入化、品牌民族化、设备智能化、界面时尚化、通讯网络化和节能环保化。

触摸屏数据记录中“每个记录的数据记录数”和“记录数”区别

首先历史数据的堆栈是先进先出的。
然后每个记录的数据记录数和记录数的区别是：当你在记录方便选项选择“循环记录”时，记录数默认只有一个，所有被记录的内容条数大小=每个数据记录数，当超过后最早的被覆盖，也就是先进先出。

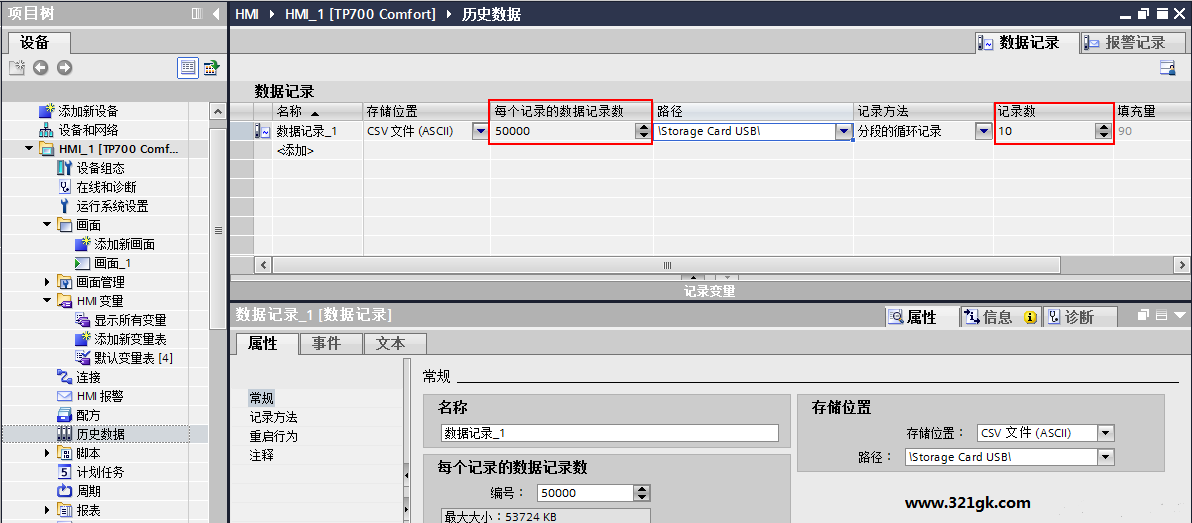

当按截图上那样选择“分段循环记录”时，可以选择多个记录，如图10个记录数（默认值）说明有10个记录段循环记录，当一个满了就跳到下一个，当全部满了，就覆盖最早的那个记录段，也是先进先出的。记录里最大的内容数=每个记录的数据记录数×记录数。
