电机表面有几伏电压,会不会影响到变频器?

时间:2020-01-15 07:12来源:未知 作者:admin 点击:
●变频器所驱动的变频电机表面有几伏电压,不会影响到变频器的正常工作。变频器驱动的变频电机或者普通电机,由于变频器是将50/60Hz工频正弦波交流电,经过整流,滤波再通过逆变
●变频器所驱动的变频电机表面有几伏电压,不会影响到变频器的正常工作。变频器驱动的变频电机或者普通电机,由于变频器是将50/60Hz工频正弦波交流电,经过整流,滤波再通过逆变后形成可调频率的交流电,此时它的输出电流、电压包含着杂波出现,简单说它此时波形接近于正弦波而不是正弦波。这样变频器输出的电压会造成电机表面有高于原来交流电的感应电动势,形成类似于漏电的一种状态。另外,电机距离变频器距离越长,或者调整的频率越高,则产生的漏电电压越高。

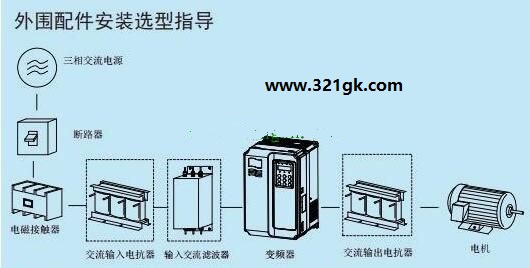

●出现漏电电压高,则需要在变频器的输出侧加装EMC滤波器,或者在变频输入侧加装输入电抗器,就这么简单的加装一下,电机表面漏电现象即可消失。见下图所示。

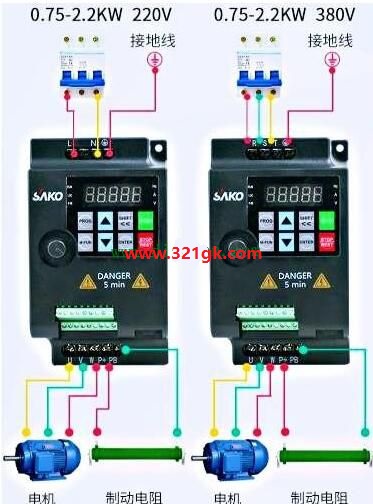

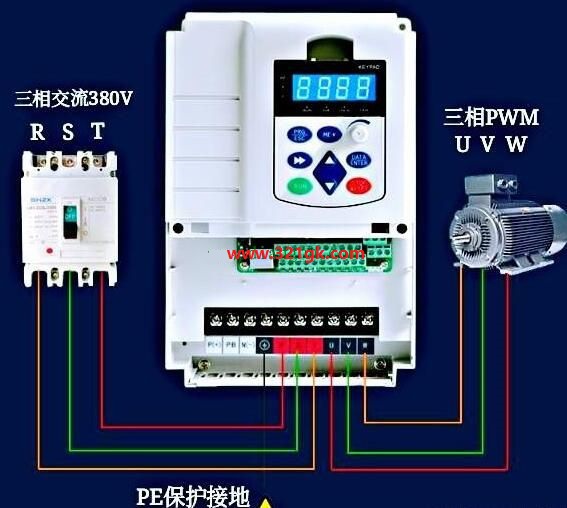

●变频器本身就是一个容易产生谐波干扰源的设备,它驱动的电机同时存在一个电磁兼容性EMC问题,电磁兼容性EMC 是指电气和电子设备在电磁干扰的环境中正常工作的能力,以及不对本地其他设备或系统释放电磁干扰,以免影响其他设备稳定实现其功能的能力。因此, EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。出现变频电机外壳带电情况,最好解决办法是在变频器的PE保护接地点,按照接地电阻值的要求,一定要接一根保护接地装置,或者在末端的电机外壳可靠接地即可。见下图所示。

●变频电机由于要承受高频磁场,所以绝缘等级要比普通电机高很多。变频电机加强了槽绝缘:绝缘材料加强和加大槽绝缘的厚度,以提高承受高频电压的水平。另外,变频电机的电磁负荷曲线取样不一样。普通电机工作点基本在磁饱和拐点,如果用做变频,易饱和,产生较高的激磁电流,而变频电机在设计时增大了电磁负荷,使磁路不易饱和。另外就是变频电机一般分为恒转矩专用电机,用于有反馈矢量控制的带测编码器速装置的专用电机以及中频电动机等。
