缺相保护器与相序保护器的区别缺相保护器工作原理和接线图

缺相保护器其实就是电机保护器的一种，电机保护器主要包括：漏电保护器、过压过载保护器、欠压保护器、缺相保护器、综合保护器等等几种类型。
缺相保护器其实就是缺相断路器，缺相断相情况下1秒内自动切断电源，避免电机因缺相断相而烧毁。
相序保护器提示缺相，一般是指ABC三相接入到相序保护器以上的点，出现了缺相故障。例如：相序保护器的ABC三相接入点为接触器的进线端，如果相序保护器提示缺相，则是指接触器进线端以上出现了有一相以上出现电压低于额定电压50%以上的现象。
如果实际排查，实际电路中不存在缺相故障，则可能是相序保护器出现了误判的现象，我们以前用的很多品牌都出现过这种情况。
相序保护器一定要选可靠的哦，可靠比价格便宜要划算的多了。

缺相保护器工作原理和接线图

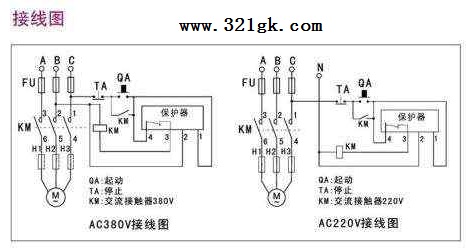

保护器种类很多，推荐一种的；德力西JD-5电动机综合保护器及接线方式，220/380可选。

　　缺相就是三相电源供电，实际到的不是三相，而是两相或只有一相电。三相电机电源缺相后电机无法正常工作，长时间缺一相电会烧坏电机线圈绕组，使用三相380V电源变220V控制电源，会因为缺相没有220V电压。可以使用万用表测量三相电源相间电压，如果不都是380V左右，说明电源缺相。

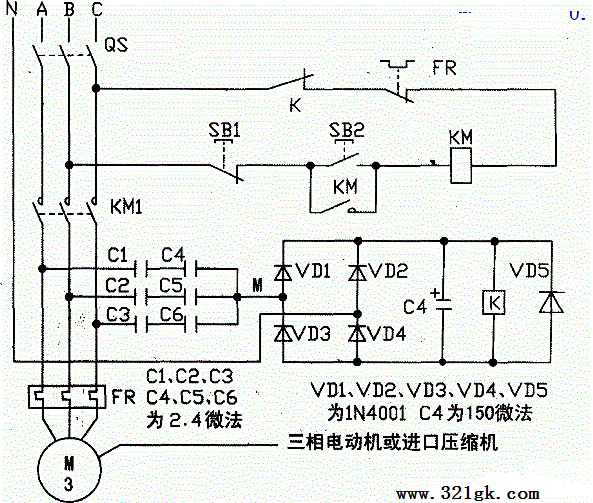

缺相保护器工作原理

缺相就是三相电源供电，实际到的不是三相，而是两相或只有一相电。三相电机电源缺相后电机无法正常工作，长时间缺一相电会烧坏电机线圈绕组，使用三相380V电源变220V控制电源，会因为缺相没有220V电压。可以使用万用表测量三相电源相间电压，如果不都是380V左右，说明电源缺相。
　　三相低压断路器,如果是空气开关，带欠压保护的跳闸线圈，那么，可以实现欠压保护，
　　当供电电压低于正常值的75-70%时，为了保证设备的安全运行，带有欠压保护的回路，必须跳闸。在低电压时，继续运行会导致运行电流大大增加，可能烧毁电机。

把三相电线同时绕在一个铁芯上，三相平衡时，铁芯的磁通量为0，当三相不平衡时，铁芯的磁通量不为0.同样绕在这个铁芯上的检测线圈就产生了感生电动势，经过放大处理，就控制接触器脱扣保护。
