三相电动机正反转原理 有几种接法?电动机六根线怎么接线?

时间:2017-03-14 22:02来源:未知 作者:admin 点击:
三相电动机正反转原理-三相电动机有几种接法?电动机六根线怎么接线?
电机要实现正反转控制,将其电源的相序中任意两相对调即可(我们称为换相),通常是V相不变,将U相与W相对调节器,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。

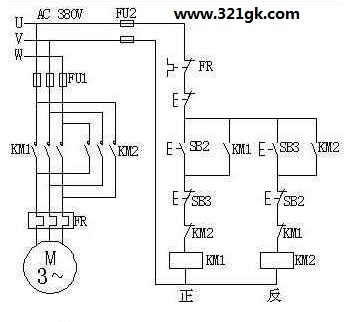

由于将两相相序对调,故须确保二个KM线圈不能同时得电,否则会发生严重的相间短路故障,因此必须采取联锁。为安全起见,常采用按钮联锁(机械)与接触器联锁(电气)的双重联锁正反转控制线路(如下图所示);使用了按钮联锁,即使同时按下正反转按钮,调相用的两接触器也不可能同时得电,机械上避免了相间短路。

另外,由于应用的接触器联锁,所以只要其中一个接触器得电,其长闭触点就不会闭合,这样在机械、电气双重联锁的应用下,电机的供电系统不可能相间短路,有效地保护了电机,同时也避免在调相时相间短路造成事故,烧坏接触器。



电源ABC三相,电机接线柱UVW。
正转:A相接U;B相接V;C相接W。
反转:(A接V;B接U;C接W)或(A接W;B接V;C接U)或(A接U;B接W;C接V)。
可以用两个接触器分别完成正反转接线法(一接触器闭合时电机正转;另一接触器闭合时反转),特别要注意两接触器不能同时闭合。

三相电动机有几种接法?电动机六根线怎么接线?

三相电动机通常采用星型和三角形两种接法,一般在接线端子上有三块连片:将尾端并联为星型,将首尾串联为三角形。
三相异步电动机的三相绕组共有六个接线头引出来,接在接线盒的六个接线上,并标着符号D1D2D3D4D5D6,其中D1D4D2D5D3D6各为一相,称为ABC三相绕组,如图3-2所示。

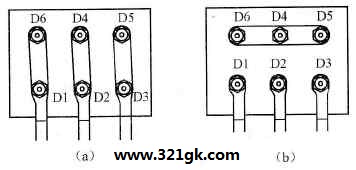

三相异步电动机的接线方法有两种,一种是三角形接线,用符号“△”表示;另一种是星形接线,用符号“Y”表示。所谓三角形接线是把接线盒的六个接线柱中,上下两柱用金属片连接起来后,再分别接电源,如图(a)所示。所谓星形接线是把上面三个接线柱用金属片连接起来,下面三个接线柱再分别接电源,如图 (b)所示。


 接线盒中六个线头排列示意图


 电动机绕组三角形或星形接线
电动机三相绕组究竟按何种方式连接,要看铭牌标明的电压和接线方式,如果铭牌上标着电压220/3 80V,接法△/Y,表明该台电动机有两种接线方式,适应两种不同的电压。如果电源电压是220V,就应接成三角形。如误接成星形,就会使接到每相绕组上的电压由220V下降到220/3=127V,电动机就会因电压太低起动不起来,如仍承受额定负载,就容易造成过载烧毁。如果电源电压是380V,就应接成星形,如误接成三角形,每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式,应能使电动机在正常工作时,所承受的电源电压必须等于或接近于电动机的额定电压。 (责任编辑:admin)
