弱电箱电源接地家用配电箱标准正规接法_配电箱美观接法图

弱电箱子接地工作一般都包含在箱子安装工作内容里了，不得另套定额。
　　特殊情况下，要专门敷设接地线到弱电箱处，若用金属扁钢或圆钢作接地线的套用相应接地线敷设子目，若用导线做接地线的套用相应导线敷设子目。接地是指由配电箱外壳上的接地扁钢（暗装）或者镀锌螺丝（明装）连接到接地网上。
重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置，说白了就是那个配电箱外壳在接一次地，因为系统中性点是接地的。

家用配电箱标准正规接法_家用配电箱美观接法图

家庭配电箱安装要点
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。绝不能将配电箱安装在箱体内，以防火灾。
4、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。
5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。
6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。
户内配电箱是我们最最常见，也是接触最多的一中配电箱，它属于配电系统中的末端配电设备，为每家每户的用电起到控制和保护的作用。由于它的普遍性，今天电工学习网小编就为大家介绍一下户内配电箱的安装。
一、户内配电箱安装方法
1、户内配电箱箱体安装一般有明装和暗装两种，不过现在为了美观大部分户内配电箱选用暗装较多：
a.明装配电箱，配电箱安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。

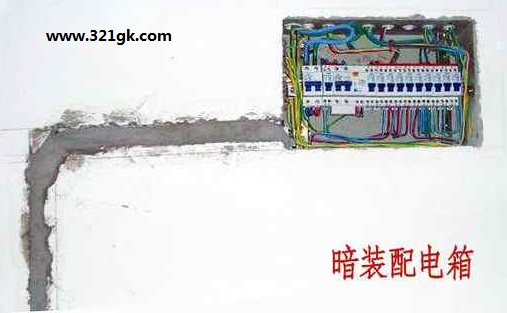

b.暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

2、配电箱安装要求：
a.配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
b.配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。
c.配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线(N线)和保护零线(PE 线)汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。
d.导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。
二、户内配电箱接线图

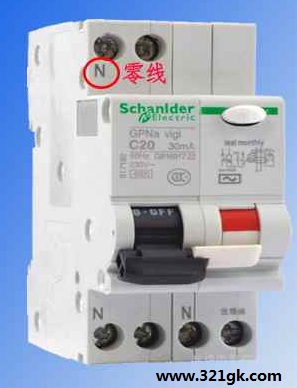

首先户内配电箱接线的时候，要看清楚户内配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，至于怎么区分两者不要搞错，可以看看施耐德漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。

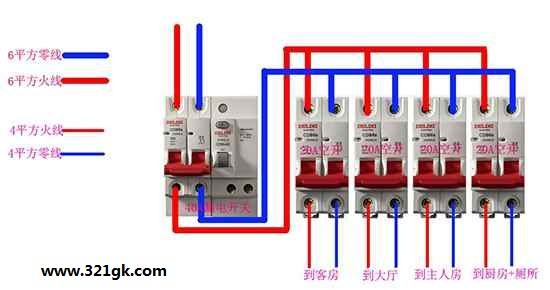

小编下面介绍的户内配电箱接线图，就是专门户内安装的接线图。配电箱应用的范围不同，那么接线的方法就是不同的，户内的户内配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的户内配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。如果安装户内的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过施耐德漏电开关中的火线连接到户内的总开关电闸，再通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。是不是很简单呢？

关于电路设备的安装，还是要找专门的电工师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。

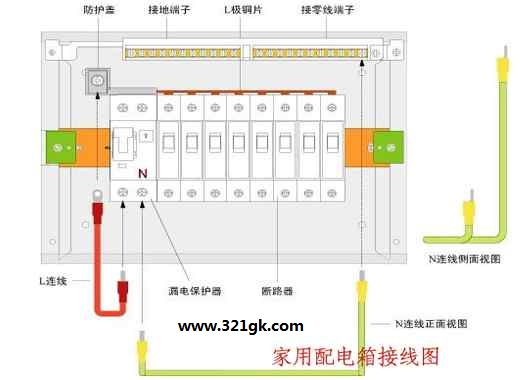

三、家用配电箱接线图解
1、清楚配电箱接线图设计
首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。
2、家用配电箱接线易懂
配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。是不是很简单呢？
3、购齐安装所需设备
在安装家用的配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱，然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。关于电路设备的安装，还是要找专门的师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。
关于这些小编推荐的户内配电箱接线图仅供大家参考的接线图。一般户内配电箱接线，都是需要专业的电工师傅进行操作，因为他们不仅是专业的，还有专业的防护措施设备等。所以非特殊情况最好还是不要自己去修理或安装配电箱，因为电是不好玩的，需要谨慎小心。尤其注意在安装户内配电箱接线的时候，千万不要忘记关闭家里的总电闸，因为安全是最重要的。 (责任编辑：admin)
