电机多大功率配多大过热保护器三相电机功率计算公式

电机多大功率配多大过热保护器
热继电器按电机额定电流的2倍计算，其整定电流则按电机额定电流整定。　　举个例子给：一个2.2KW的电动机的额定电流大约为4.4--5A之间，所以选的热保护器（热继电器）的电流值应该是电动机额定电流值的0.9--1.1倍。或者选热保护器的电流值等于也行，不要选的太小，太小容易过热保护！过大也不好，起不到热保护作用！
　　热保护器是两片不同的合金组合在一起，通过电流后会发热，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触点离开，就断了电。弯曲速度与通过的电流大小成正比。这样就保护了用电设备。

三相电机功率计算公式

已知三相电机有功功率计算公式：P=1.732×U×I×cosφ，请解释一下为什么不是P=U×I×cosφ？1.732是如何推导出来的？
三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法）
= 3*相电压U*相电流I（角形接法）
三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形
接法）
= 3*相电压U*相电流I*功率因数COSΦ（角形接法）
三相交流电路中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。
1、三相电机是三相对称负载；
2、三相对称负载的有功功率，可以计算1相负载的有功功率，再乘以3：
P=3×U 相×I 相×cosφ相
3、可是我们往往知道的是电机的线电压U线，线电流I 线，而且也不知道三相电机绕组是什么接法，怎么办？
4、不要紧，我们先假设，电机是Y接的：
U相=1/√3 U线，I 相=I 线，所以
P=3×U 相×I 相×cosφ相
=3×（1/√3 U线）×I 线×cosφ相
=√3 ×U线×I 线×cosφ相
5、不要紧，我们再假设，电机是△接的： U相=U线，I 相=1/√3 I 线，所以
P=3×U 相×I 相×cosφ相
=3× U线×（1/√3I 线）×cosφ相
=√3 ×U线×I 线×cosφ相
6、从4、5知道，三相对称负载的有功功率，不管是什么接法，只要用线电压、线电流，就是一个公式：
P=√3 ×U线×I 线×cosφ相
7、这个证明的关键是：
1）Y接时，U相=1/√3 U线，I 相=I 线；
2）△接时，U相=U线，I 相=1/√3 I 线；

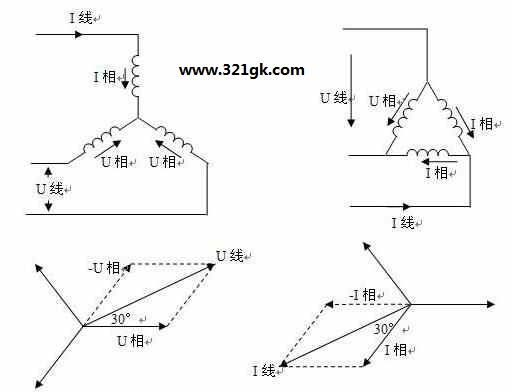

8、如果你不清楚，请看图：
