金属切削刀具材料选择-数控车床主轴电机的选择

时间:2016-05-26 12:24来源:未知 作者:admin 点击:
目前所使用的金属切削刀具材料主要有五类:高速钢、硬质合金、陶瓷、立方氮化硼、聚晶金刚石。 1.根据数控加工对刀具的要求,选择刀具材料的一般原则是尽可能选用硬质合金刀具
目前所使用的金属切削刀具材料主要有五类:高速钢、硬质合金、陶瓷、立方氮化硼、聚晶金刚石。
  1.根据数控加工对刀具的要求,选择刀具材料的一般原则是尽可能选用硬质合金刀具。只要加工情况允许选用硬质合金刀具,就不用高速钢刀具。
  2.陶瓷刀具不仅用于加工各种铸铁和不同钢料,也适用于加工有色金属和非金属材料。使用陶瓷刀片,无论什么情况都要用负前角,为了不易崩刀,必要时可将刃口倒钝。陶瓷刀具在下列情况下使用效果欠佳;短零件的加工;冲击大的断续切削和重切削;铍、镁、铝和钛等的单质材料及其合金的加工(易产生亲和力,导致切削刃剥落和崩刀)。
  3.金刚石和立方氮化硼都属于超硬刀具材料,它们可用于加工任何硬度的工件材料,具有很高的切削性能,加工精度高,表面粗糙值小。一般可用切削液。
  聚晶金刚石刀片一般引用于加工有色金属和非金属材料。
  立方氮化硼刀片一般适用加工硬度大于450HBS的冷硬铸铁、合金结构钢、工具钢、高速钢、轴承钢,以及硬度不小于350HBS的镍基合金、钴基合金和高钴粉末冶金零件。
  4.从刀具的结构应用方面,数控加工应尽可能采用镶块式机夹可转位刀片以减少刀具磨损后的更换和预调时间。
  5.选用涂层刀具以提高耐磨性和耐用度。

数控车床主轴电机的选择

一、数控机床的主轴系统和进给系统有很大的差别。根据数控机床主传动的工作特点,早期的数控机床主轴传动全部采用三相异步电动机加上多级变速箱的结构。随着技术的不断发展,机床结构有了很大的改进,从而对主轴系统提出了新的要求,而且因用途而异。在数控机床中,数控车床占42%,数控钻镗铣床占33%,数控磨床、冲床占23%,其他只占2%。
数控机床使用的主轴驱动系统,可分为直流主轴驱动系统和交流主轴驱动系统两大类。下面根据这两大类主轴驱动系统的特点来选择主轴驱动系统:
1、直流主轴驱动系统得特点
在数控机床高速,高效,高精度的控制要求,使得FANUC直流主轴驱动与通常的速度自动调节系统相比有以下特点:
(1)    调速范围宽, 采用FANUC主轴驱动的数控机床,在机械结构方面,小型机床通常采用电机与主轴直接或皮带变速的结构形式、中、大型机床通常只设置高,低速两级简单的机械变速机构,因此,主轴电动机的调速必须全部依赖主轴驱动器进行控制。为保证数控机床的加工范围,使加工工艺相对集中,并达到理想的切削效果,主轴驱动器必须实现无级变速,且具有教宽的调速范围。
(2)    在结构上,FANUC直流主轴电动机为全封闭的结构形式,可以在有尘埃和切削液飞溅的工业环境中使用。
(3)    在冷却系统上,为了缩小体积,提高效率,FANUC主轴电动机采用了特殊法人热管冷却系统,可以将转子产生的热量迅速的向外界发散。
(4)    在磁路设计上,为了使电机发热最小,FANUC煮粥电动机定子采用了独特的附加磁极,以减小损耗,提高了效率。
2、交流主轴驱动系统
(1)    由于驱动系统采用了微处理器和现代控制理论进行控制,系统运行平稳,振动和噪音小,并且可以获得较大的调速范围和较高的低速转矩,可以较方便地与数控机床相配套。
(2)     较大功率驱动系统采用了难度较大的“回馈制动”技术,在制动时,既可将电动机能量反馈回电网,起到节能的效果,又可以加快起、制动速度。
(3)    驱动器具有D/A转换器、实际转速/转矩信号输出、电气主轴“定向准停”等功能,可以方便地与各类CNC配套。
(4)    电机采用无外壳结构,定子硅钢片直接进行空气冷却,可以在浮尘、切削液飞溅的场合安全、可靠地工作。
(5)    与直流电机相比,由于交流主轴电机在结构上无换向器,主轴电机通常不需要进行维修。
(6)    主轴低年级转速的提高不受换向器的限制,最高转速通常比直流主轴低年级更高。
(7)    主轴电机的冷却空气由前端向后流动,可以有效减少电机发热对机床精度的影响。
二、选择电机:
通过上面两种主轴驱动系统的比较,交流主轴电动机在工作环境,冷却系统和调速范围上都优于直流主轴驱动系统,故根据在这些方面的优势本设计的主轴驱动系统采用交流主轴驱动系统.
其选用的交流主轴电机的参数如下:

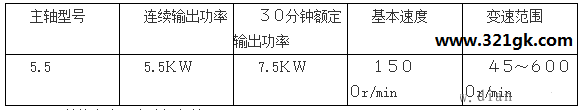

5.5kW数控车床,电动机参数:
    额定功率:5.5kW,     额定频率:50Hz,
    额定电压:380V,      额定电流:11A,
    额定转速:1440r/min   机械传动比:1:1.5
    加工材料:45#钢
实际测试性能指标:(进刀性能及速度)
    1、主轴转速:200r/min(变频器运行频率9~10Hz)
    2、主轴转速:450r/min(变频器运行频率22Hz左右)  (责任编辑:admin)
