长安汽车电路图识读图解

时间:2018-05-25 11:17来源:未知 作者:admin 点击:
1.长安汽车电路图导线颜色、插头编号 长安汽车电路图中的导线颜色同样分为单色和双色导线。双色导线的第一个字母显示导线底色,第二个字母显示条纹色,中间用/分隔。例如,

1.长安汽车电路图导线颜色、插头编号

长安汽车电路图中的导线颜色同样分为单色和双色导线。双色导线的第一个字母显示导线底色,第二个字母显示条纹色,中间用“/”分隔。例如,标注为YE/WH的导线即为黄色色底、白色条纹。

电路识读9-长安汽车电路图识读

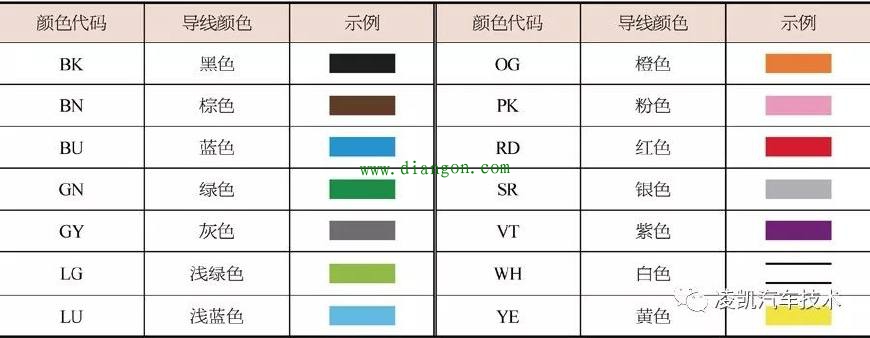

长安汽车电路图导线颜色对照表

电路图中的线束接头编号规则以线束为基础。例如,发动机线束中的ECM线束接头编号为E01,其中E为线束代码,01为接头序列号。

电路识读9-长安汽车电路图识读

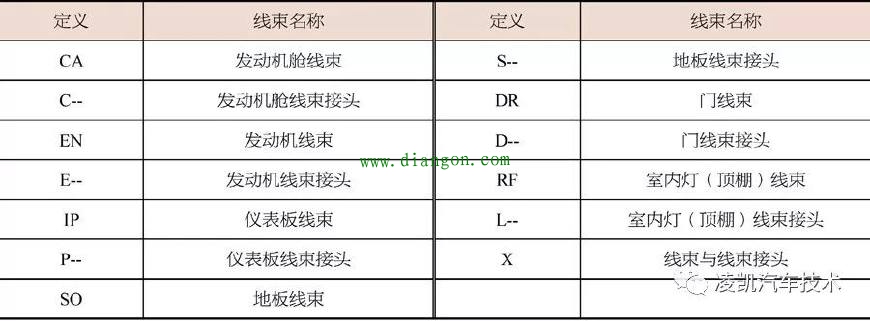

长安汽车电路图线束及代码对照

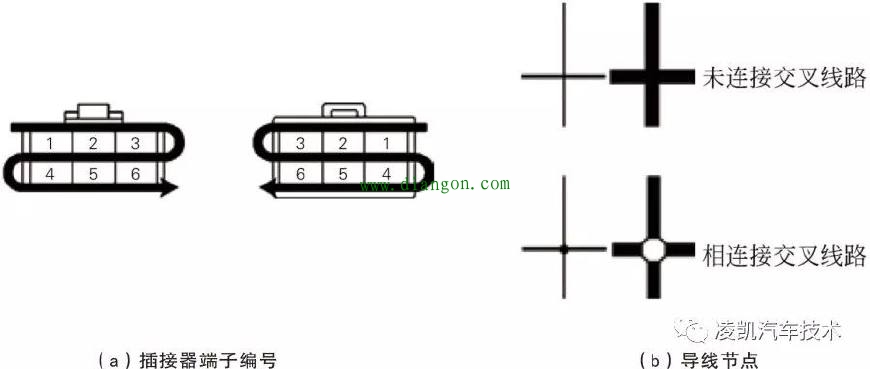

2.长安汽车电路图图形符号

电路识读9-长安汽车电路图识读

续表

电路识读9-长安汽车电路图识读

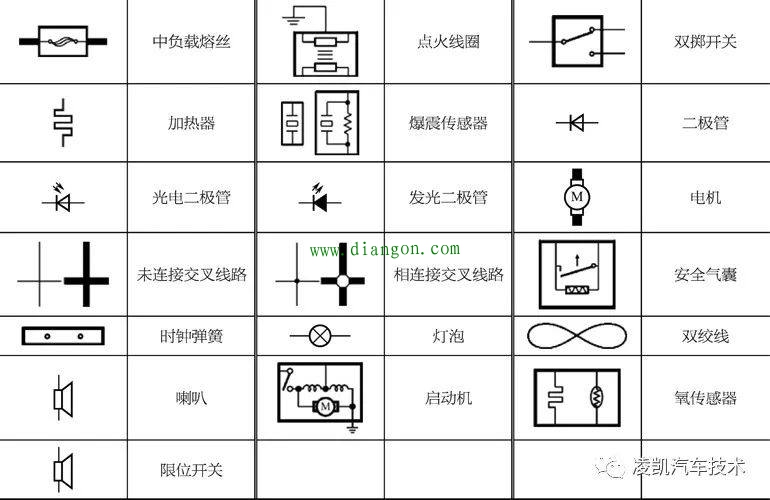

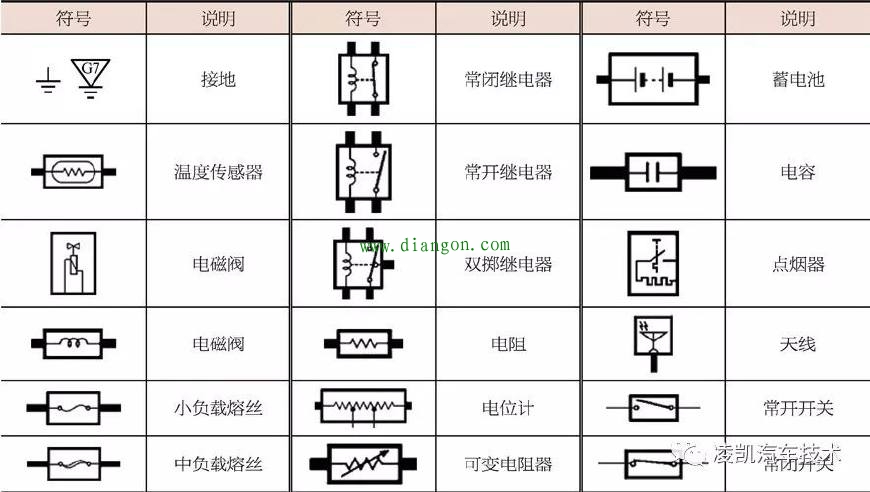

长安汽车电路图常见的图形符号

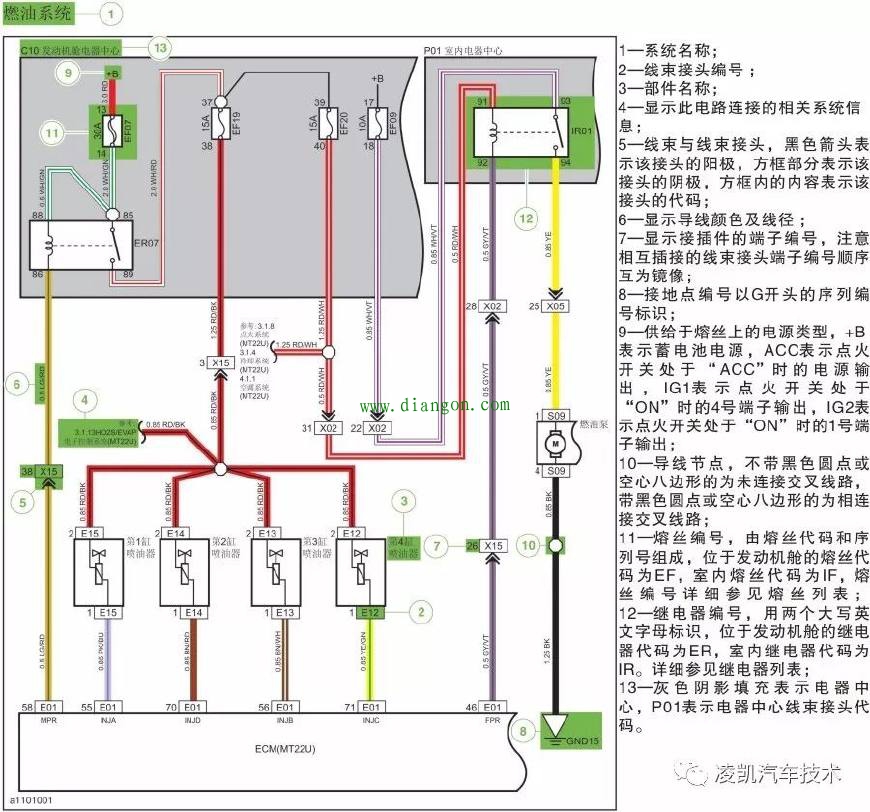

3.长安汽车电路图识读释例

电路识读9-长安汽车电路图识读

长安汽车电路图识读释例

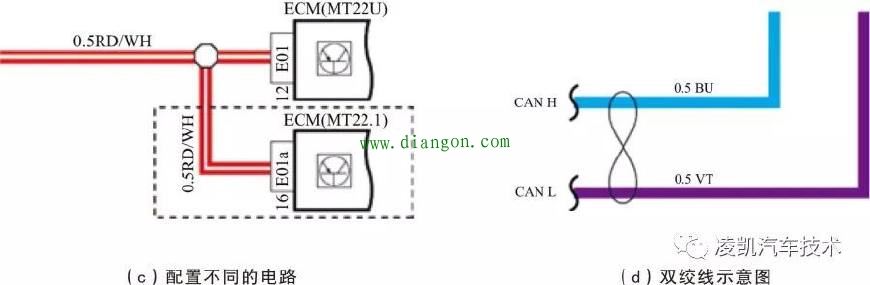

注:1. 如果由于车型、发动机类型或者配置不同而造成相关电路设计不同,在线路图中用虚线标示,并在线路旁添加说明。

2. 如果电路线与线之间使用8字形标识,表示此电路为双绞线,主要用于传感器的信号电路或数据通信电路。

电路识读9-长安汽车电路图识读

电路识读9-长安汽车电路图识读
