单相交流电动机正/反转控制线路的检修图解

时间:2018-01-29 10:58来源:未知 作者:admin 点击:
单相交流电动机正反转控制电路是指通过改变电动机绕组的电源相序来实现电动机的正反转工作状态。当按下起动按钮,单相交流电动机开始正向运转;当调整旋转开关后,单相交流电
单相交流电动机正反转控制电路是指通过改变电动机绕组的电源相序来实现电动机的正反转工作状态。当按下起动按钮,单相交流电动机开始正向运转;当调整旋转开关后,单相交流电动机便可反向运转。

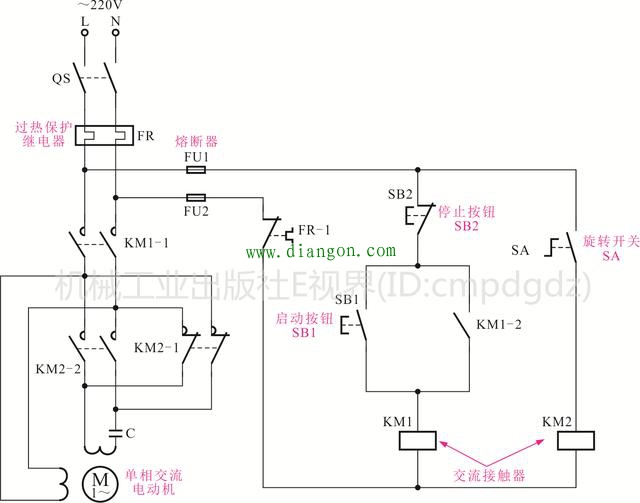

正反转控制线路图主要是由起动按钮SB1、停止按钮SB2、旋转开关SA、过热保护继电器FR、交流接触器KM1、KM2等构成。
重点检修部件为起动按钮SB1、接触器KM1、停止按钮SB2以及旋转开关。

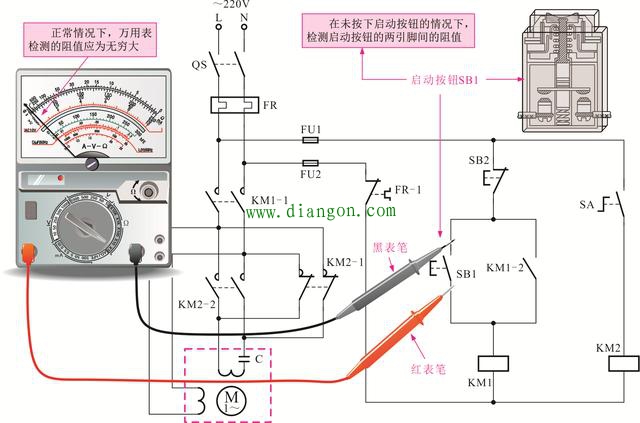

起动按钮SB1的检修方法


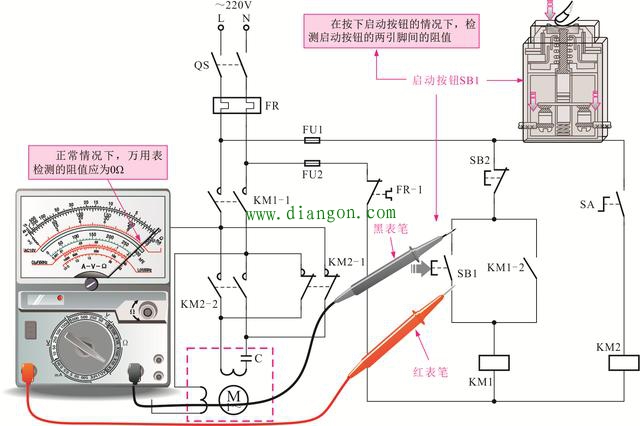

起动按钮SB1的检修方法(续)

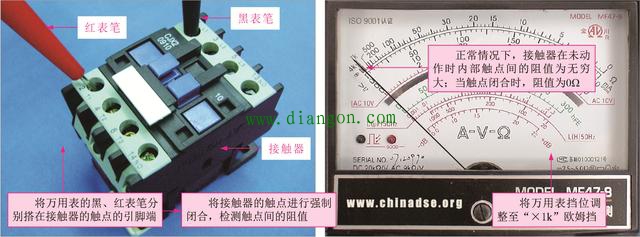

接触器的检修方法

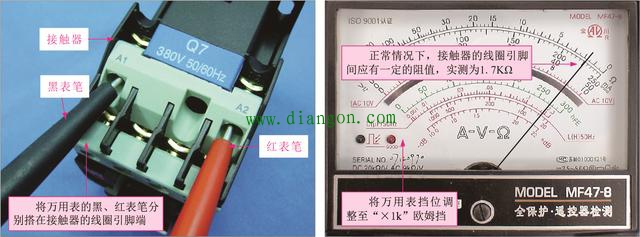

接触器的检修方法(续)
判断旋转开关的性能是否正常时,主要是使用万用表检修旋转开关各引脚间的阻值,正常情况下,常开触头间的阻值为无穷大;常闭触头间的阻值为零欧姆,具体的检修方法可参考按钮的检测方法。
