防盗门铃电子锁电路图电子锁的工作原理

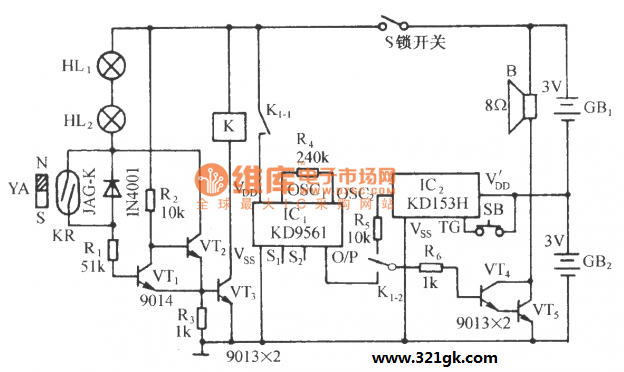

电路如图所示。它由门控磁开关、继电器控制电路、“叮咚”门铃发声电路、模拟警车发声电路等组成。它可作为门铃，也可用于破门而入的防盗报警。

电子锁的工作原理

电子锁：它是以51系列单片机(AT89051)为核心，配以相应硬件电路，完成密码的设置、存贮、识别和显示、驱动电磁执行器并检测其驱动电流值、接收传感器送来的报警信号、发送数据等功能。
单片机接收键入的代码，并与存贮在EEPROM中的密码进行比较，如果密码正确，则驱动电磁执行器开锁；如果密码不正确，则允许操作人员重新输入密码，最多可输入三次；如果三次都不正确，则单片机通过通信线路向智能监控器报警。单片机将每次开锁操作和此时电磁执行器的驱动电流值作为状态信息发送给智能监控器，同时将接收来自传感器接口的报警信息也发送给智能监控器，作为智能化分析的依据。
电子密码锁设计图与电子锁工作原理电子密码锁采用十进制计数/脉冲分配器集成电路CD4017和少量外围元器件组成，它具有可编密码数高、性能可靠等特点，可用于门锁、保险柜或机动车点火系统的控制。
一、电路工作原理:

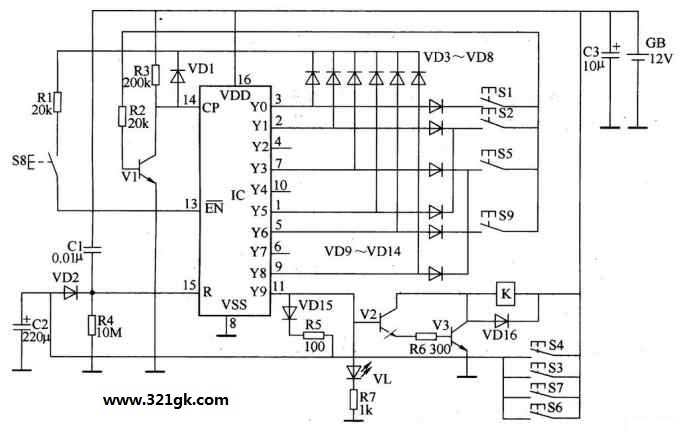

该电子密码锁电路由输入控制电路、复位电路、计数/分配器电路和控制执行电路组成，如图所示。

输入控制电路由密码按钮S1、S2、S5、S8、S9和二极管VD3-VDl4、电阻器R1等组成。
计数/分配器电路由IC和晶体管Vl、电阻器R2、R3、二极管VDl组成。
复位电路由电容器Cl、C2、二极管VD2、VDl5、电阻器R4、R5和按钮S3、S4、S6、S7组成。
控制执行电路曲晶体管V2、V3、发光二极管VL、电阻器R6、R7、继电器 (或电控锁)K和二极管VDl6组成。
接通电源后，+l2V电压经Cl为IC的R端 (15脚)提供一个复位高电平，使IC复位，其YO端 (3脚)输出高电平，其余各输出端均为低电平。
按动一下Sl时，YO端的高电平经VD9、Sl和R2加至Vl的基极，使Vl饱和导通;松开别后，Vl截止，在IC的CP端产生一个触发脉冲，IC开始计数，其Yl端 (2脚)输出高电平，而YO端和其余各输出端均为低电平。
再按动S2一下，IC第Yl端的高电平又使Vl再次导通，松开S2后Vl截止，IC计人第2个脉冲，其Y2端 (4脚)输出高电平，Yl端和其余各输出端均为低电平。
按动一下S8时，+l2V电压经R3、VDl、Rl和S8到地形成闭合回路，松开S后也会在IC的CP端产生触发脉冲，使IC计人第3个脉冲，其Y3端 (7脚)输出高电平。
按动一下S5时，Y3端的高电平经VD11、S5、R2使Vl导通，松开S5时Vl截止，IC计人第4个脉冲，Y4端 (10脚)输出高电平。
再按动一下S8，lC的Y5端 (l脚)又变为高电平;按动一下S2，使IC的Y6端变为高电平;按动一下S9，使lC的Y7端变为高电平;按动一下S8，使IC的Y8端变为高电平;按动一下S5，使IC的Yg端输出高电平，此时VL点亮，V2和V3导通，继电器 (或电控锁)K动作，将锁打开。
同时，Y9端的高电平还经VDl5和R5向C2充电，当C2充满屯 (几秒钟后)时VD2导通，IC因l5脚加人高电平脉冲而清零复位，YO端输出高电乎，V2和V3截止，K释放，VL熄灭。
该电路的开锁密码为128582985。根据需要改变各按钮的接线位置，即可更改密码。
若不知道密码，而误按动了按钮S3、S4、S6和S7，则IC强制复位，YO端输出高电平，无法开锁。
元器件选择
Rl-R7选用1/4W碳膜电阻器或金属膜电阻器。
Cl选用独石电容器或涤纶电容器;C2和C3均选用耐压值为16V的铝电解电容器。
VDl-VDl5均选用lN4148型硅开关二极管;VDl6选用1N4007型硅整流二极管。
Vl和V2选用S9013或3DG9013型硅NPN晶体管;V3选用C8050或S8050等型号的硅NPN晶体管。
IC选用CD4017或CC4017型十进制计数/分配器集成电路。
S1-S9均选用动合 (常开)型微动按钮。
K选用l2V继电器或电控锁。 (责任编辑：admin)
