高清网络监控系统施工注意事项网络监控摄像头安装步骤图解

高清网络监控系统施工注意事项：
1、交换机选择，5个点以上（含5个点720P以上）请使用全千兆网络交换机；
   2、做好备份，施工前需将本系统中所有网络球机、网络摄像机、NVR、电脑主控机、存储服务器、流媒体服务器、高清解码器、管理服务器等的IP地址进行统一修改并登记，一定要注意避免和本地网络中原有的设备（如电脑、网络打印机）有IP地址冲突；
   3、做好登记，网络系统中所有的设备(包括原有的设备)请不要设定为自动获取IP地址模式，全部都手动设定好IP地址，登造表登记好；
   4、注意IP冲突，如网络系统中有无线路由器请注意接入无线网络系统中的手机、平板的IP地址是否存在冲突；
   5、注意汇聚层交换机选择，前端交换机单台连接IPC的数量不超过4个，可采用8口百兆交换机，如超过4个请一定采用8口全千兆交换机，因为前端交换机到机房主换机之间只是采用一根网线传输，如果负载的IPC数量太多容易出现丢包、掉帧、延时、卡顿的现象；
   6、注意网线选择，IPC到前端交换机之间可采用国标超五类网线，而前端交换机到机房主交换机之间请一定采用国标六类网线和六类水晶头；
   7、注意摄像机与主控室距离，高清网络球机、高清IPC到机房的主交换机之间只能采用网络交换机中继一次;如距离大于100米可采用光纤，接收发射请使用一光一电或一光两电或一光四电好易灵光纤收发器；
   8、注意选择线材，网络球机、网络摄像机到前端交换机如采用国际超五类带屏蔽的网线则线长建议最好不要超过80米，如采用国际六类网线建议最好不要超过100米；
   9、机房主交换机一般情况下请不要选择带管理型的交换机，除非有对设置管理型交换机比较熟的工程师，或者是系统比较大；
   10、机房的主交换机一定要选择大品牌的全千兆交换机，并且一定不要满载工作，比如24口全千兆交换机实际使用时一般不要用超过20口，因为网络高清监控数据量比较大且是不停的传送数据，对交换机的处理要求比较高，如果出现一台交换机带很多点的时候出现延时、卡顿的现象时可以试着增加一台交换机的方式来解决；
   11、网络监控工程范围，针对覆盖的范围不一样可以决定高清网络摄像机类型和高清网络摄像机数量。类型有1MP（1/4Sensor）/1.3MP（1/3Sensor）/2MP（1/2.7Sensor）/3MP（1/2.5Sensor），在一个项目中，镜头的选配非常重要，它取决于能否把客户所需要观看的范围全覆盖；
   12、网络监控工程对象，监控对象决定取景范围、摄像机位置及所需的摄像机类型，监控对象有细微图和一般观察图之分。细微图像对于识别人或特定目标效果好，例如：人的面孔、证件、销售店面监控；一般观察图主要就是监控整个场景或场景大概流动情况。监控目标决定取景范围、摄像机位置及所需的摄像机类型；
   13、网络监控工程环境，因为室内和室外的光线不一样，所以得考虑感光度和照明效果。室外环境下就可采用红外线灯，有的还需用上日夜两用监控摄像机;如果是室内那一般就不用考虑这么多，那只要考虑到照明效果就好了。另外在室外的话，那还得考虑防尘、防潮、防水、防破坏的相关因素。例如在黑暗环境下，可采用低照度功能的摄像机，在光线分布不均匀的环境下可采用宽动态功能摄像机，在卡口环境下可采用专业照车牌功能摄像机，在电梯环境下可采用电梯专用摄像机等等；
   14、是否可以公开监控，因为有的场所考虑到某些特定原因需要装隐蔽的百万高清网络摄像机。所以在这方面就得考虑选择非隐蔽或隐蔽安装的监控摄像机了；
   15、智能视频与事件管理，视频基于事件触发器通过网络视频产品的输入端口和智能视频功能进行记录，节省带宽和存储空间，除非发生报警/事件，不必对所有监控摄像机进行现场监控，因此操作人员可以监控更多的摄像机。事件管理功能往往采用事件管理软件程序进行配置，由百万高清网络摄像机或视频编码器的输入/输出端口和智能视频功能加以支持；
   16、网络监控工程音频功能，这个也是考虑你用的地点来决定，如果需要采用有音频功能的百万高清网络摄像机，那还得考虑是连接耳机或扬声器、拾音器等等设备；
   17、图像摄像质量，百万高清网络摄像机图像质量跟普通监控摄像机一样是非常重要的一项。在这方面只能利用安装不同的百万高清网络摄像机进行观察效果，选择一个更适合的百万高清网络摄像机。建议在安装前带足样机给客户做测试，以最终客户选择的效果来进行批量安装；
   18、做远程监控时注意路由器的级数，如采用多层路由器可穿透功能的IPC，则可不用考虑此注意事宜，如只能穿透一层路由器，那么在做远程时就要考虑这一事项。

网络监控摄像头安装步骤图解

需要设备：网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家用台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。
　　安装原理：
　　前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。
　　安装步骤：
　　第一步、确定摄像机的安装位置和监控区域，将摄像通过摄像机支架固定到建筑物或杆架上。

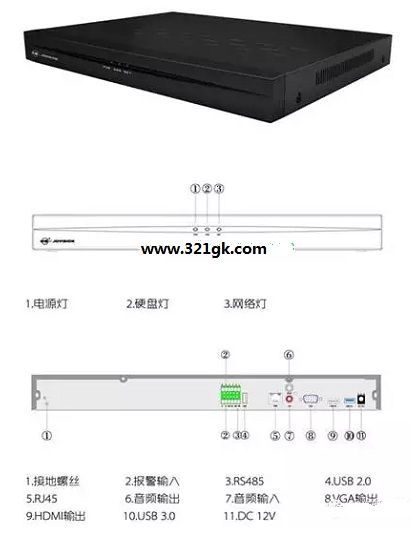

　　第二步，确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

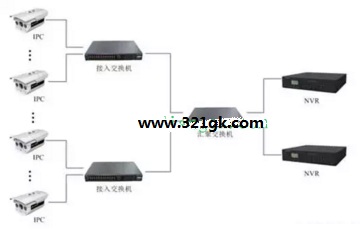

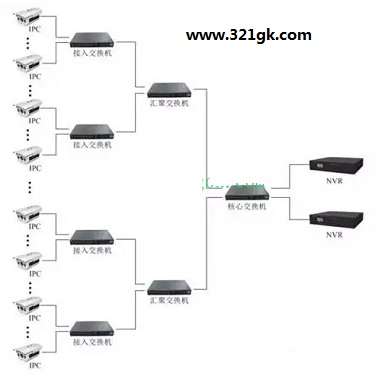

　　第三步、前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头；其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。另外，根据监控系统的点数不同，所采用的连接方式也不同。

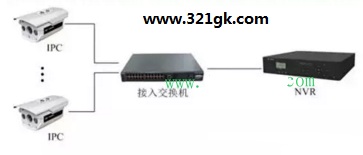

　　架构一：1-8个点的小型工程
　　针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。
