输配电线路的特点主要包含的特点有：覆盖范围广，容易受到气候多变的影响，由于会遇到高寒、高海拔以及昼夜温差大等环境的影响，在设计上设计人员需要根据实际情况进行针对性的设计，在设计上加大了设计难度；配电线路所架设的塔杆由于自身需要，在高度上至少要超过五米以上且线路设备占用的空间由于需求变得越来越大，绝缘子的长度以及数量等都因为企业以及周围环境的需要不断增大。
　　1.配电线路内部故障
　　导线故障主要分为接触故障、断线故障。接触故障是由于同一区域内的架设内的配电线路之间的接触不良以及电线之间出现混连导致的短路，还有部分由于短路造成的超大电流，导致配电线路出现烧毁，给周围居民的人身财产安全也造成了威胁。而引发导线接触事故的主要原因是由于导线的设计没有结合现场实际的环境，在设计时将线弧设计过大；在同一区域内的导线选用了不同材质种类的导线，这极其容易造成线路之间的短路以及各种外界不可抗力原因。
　　导线断线故障主要是由于配电线路自身的问题，配电线路在运作时除了需要负责电的运输还需要承担自身的重量以及拉力，如果拉力过大就会导致导线受力不均，最终就会造成断线故障。导线在投入到配电线路的运用中时，经历了长时间外界因素的打磨，最后就会出现断线故障。配电线路还存在杆塔故障问题，杆塔问题主要有倒杆、断杆等，倒杆是指电杆自身没有折断，但杆身发生倾斜或完全倒向地面；断杆则是指电杆的杆身或底部出现了折断问题；断横担是指横担的某一部分出现折断，而使得导线因失去支持而下垂，并可能引发接触短路故障。而造成杆塔事故的原因是由于施工工人在埋杆时没有埋至规定的深度，如果遇到恶劣天气，杆塔就会由于底部不稳定，以及措施没有加工到位，就会导致杆塔断杆、倒杆。杆塔在雨季时没有对杆塔采取相应的防雨措施，导致电杆基础因积水而松软，也会造成杆塔倒杆、断杆。配电线路内部故障中，绝缘子故障也是常见的典型故障问题。绝缘子作为配电线路中极其重要的元器件之一，主要的功能就是将线路与大地隔绝，如果绝缘子发生了故障，那么就会导致配电线路与大地失去绝缘的性能，最终引发电线路内部故障。
　　2.自然环境因素造成的输配电线路损坏
　　自然环境对输配电造成的损坏是必然存在的，输配电线整体的运行过程中，会由于天气或是其他客观原因造成配输电出现故障，例如台风、大暴雨以及严重的雷电天气导致线路出现损坏，影响输配电的正常运作。如果没有及时进行维护就会对人们的生活造成不良影响。特别是在一些山区、雷区地带，不管是输配电的搭设还是后期的维护都有很大的难度。
　　3.技术人员的素质以及专业知识不完善
　　配电线路除了自身以及自然环境对它有影响之外，技术人员的素质以及对专业知识的运用也会影响到配电线路。尽管目前我国的配电线路已经向自动化、信息化发展，但是在实际的操作过程中，输配电还是需要依靠工作人员进行相关的运作。就目前而言，输配电线路的相关工作人员并没有完全掌握专业的技术，还有部分技术人员没有适应智能化电网的发展，不能够与时俱进、不断学习，掌握新时代下的智能化配电线，当配电线出现故障时不能够第一时间快速的找出问题所在并进行相关的维护。
　　4.其他外部因素的影响
　　随着社会的进步，人们生活的需要，以及市政建设的不断开发，配电线路的需求也越来越大，很多地区的配电线都存在工期赶的情况。为了避免影响到周边居民的日常生活以及周边企业、商场的正常运转，配电线路的搭设与维护工作都需要在短期内完成，这就会造成配电线的质量容易出现问题，再加上施工过程中，对于施工人员的工作没有规范到位，在进行施工时，由于人为原因的切断、盗窃等都会导致输配电的电路出现故障，给人们的生活带来不便的同时还会威胁到人员的生命财产安全。

PC级和CB级双电源切换开关的基础知识总结

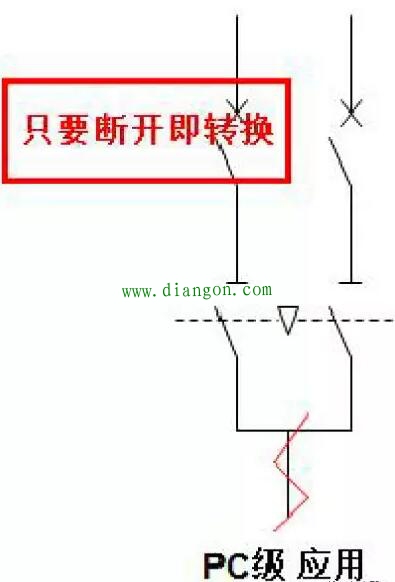

1、PC级双电源切换开关：
能够接通和承载，但不用于分断短路电流或过载电流，画图时一般如下，内部可以画成两个隔离开关（也有画成负荷开关的），PC级断路器前端一般加保护电器，如断路器、熔断器、带熔断器的负荷开关等等，但对于消防类负载因为要去不能断电，所以只能加单磁型断路器（仅短路保护）或负荷开关和隔离开关，其他非消防类负载保护电器可以随意加，且应配合火灾强切电源。
PC级因为无分断能力，所以所有的分断都是靠上级的保护电器，当前级失电，自动转换到另一路，不管是因为过载还是因为短路，只要上级保护电器断开失电，都会自动切换到另一个回路上。
示意图：

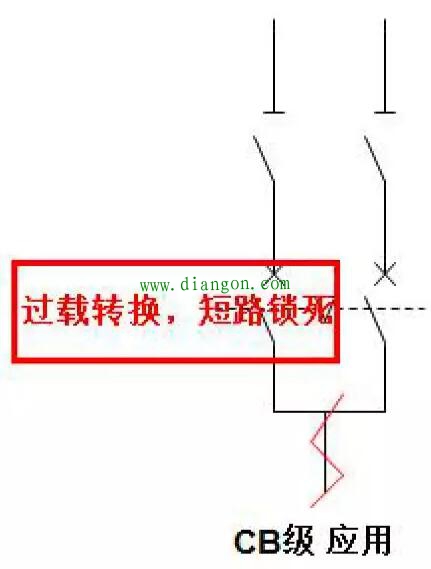

2、CB级双电源切换开关：
配备过电流脱扣器，主触头能够接通并用于分断短路电流，画图时画图时一般如下，内部可以画成两个断路器开关，所以CB级双电源切换开关如果要用在消防回路时，一定要标明 “过载不转换”，仅短路转换，相当于将其内部的断路器改成了单磁型断路器，一般前端也要加保护电器，在消防回路时也应该为负荷开关或隔离开关或单磁型断路器。
CB级断路器因为有分断能力，所以下级回路短路时会直接锁死并内部断开，不再转换到另一个回路。
示意图：
