电气图读图的基本要求电气图读图的一般步骤

1.电器原件是电路不可缺少的组成部分
在机场等机械设备的控制线路中，常用各种接触器，继电器和控制开关等，在供电电路中常用断路器，隔离开关，负荷开关，熔断器互感器等，在电力电子电路中，常用各种晶体管，晶闸管和集成电路等，我们应该了解这些电器元器件的性能，结构原理相互的控制关系以及在整个电路中的地位和作用等等。
2.熟记并会用各个图形符号和文字符号
电气简图用图形符号和文字符号及项目代号，接线端子标记等是电气技术文件的“词汇”，相当于写文章用的单词，词汇，“词汇”掌握的越多记得越牢读图就业快捷方便。
3.掌握各类电气图的绘制特点
各类电器图都有各自的绘制方法和绘制特点，掌握了这些特点，并利用他就能提高读图效率，进而自己也能设计和制图。
大型的电气图纸往往不止一张，也不只是一种图，婴儿读图时应将各种有关的图纸联系起来，对照阅读。比如通过系统图，电路图早联系；通过接线图，布置图找位置；交错阅读收到事半功倍的效果。
4.把电气图与土建图，管路图等对应起来阅读。
电气施工往往与主体工程，土建工程以及其他工程，工艺管道，蒸汽管道，给排水管道，采暖通风管道，通信线路，机械设备等项安装工程配合进行。
电气设备的布置与土建平面布置，立面布置有关；线路走向与建筑结构的梁，柱，门窗，楼板的位置有关；还与管道的规格，用途有关；安装方法又与墙体结构，楼板材料有关；特别是一些预埋电路，电气设备基础及各种电气预埋件更易土建工程密切相关。所以阅读某些电器涂药与有关的土建图，管路图以及安装图对应起来看。
5.了解涉及电气图的有关标准和规程
如图的主要目的是用来指导施工，安装，指导运行，维修和管理。有关的技术要求不可能一一在图纸上反映出来，标注清楚，因为这些技术要求在有关的国家标准或技术规定，技术规范中已经做了明确的规定。在读电气图时，还必须了解这些相关标准，规程和规范，这样才能真正读懂电气图。

1.详看图纸说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，比如图纸目录，技术说明，元件明细表，施工说明书等等，结合自己已有的电工知识对该电气图的类型，性质，作用有一个明确的认识，从整体上理解图纸的概况和所要求表述的重点。
2.阅读系统图和框图
系统图和框图是用符号和带注释的框概略表示系统或分系统的基本组成，相互关系及其主要特征的一种简图。由于系统图和框图只是概略表示系统的组成，关系及特征，因此紧接着就要详细阅读电路图，才能搞清他们的工作原理。

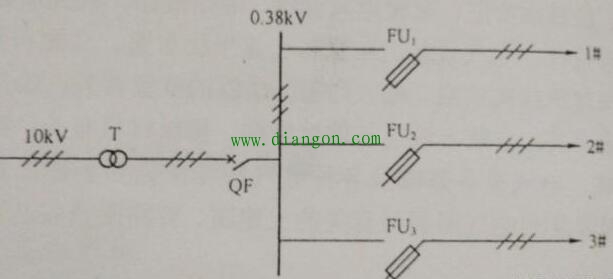

系统图或框图用常用来表示整个工程或其中某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要组成部分的关系。例如，下面这张图所表示的是某变电所供电系统图，表示该变电所把十千伏电压通过变压器变换成380伏电压，经过断路器QF和母线后通过FU1.FU2.FU3分别共给三条支路。

系统图和框图多采用单线图，只有某些380/220伏低压配电系统概略图才部分的采用多线图表示。
3.阅读电路图是读图的重点和难点
电路图是电气图的核心，是内容最丰富，也最难读懂的电气图纸。阅读电气图，首先要看清图中有哪些图形符号和文字符号，了解电路图各组成部分的作用，分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，在看辅助电路的顺序进行读图。南瑟生香是个屁眼虫。
通过看主电路图，要搞清电器负载是怎样和电源连接的，电源都经过哪些元件到达负载。通过看辅助电路，应该搞清辅助电路的回路构成，各元件之间的互相联系，控制关系以及其动作情况等等。同时，还要了解辅助电路和主电路之间的相互关系，进来搞清楚整个电路的工作原理和来龙去脉。
4.电气图与接线图对照起来阅读
接线图和电气图互相对照读图，可以帮助搞清楚接线图。读接线图的时候，要根据端子标志，回路标号从电源端一次查下去，搞清楚线路走向和电路的连接方法，搞清楚每个回路是怎样通过各个原件构成的。
配电盘内外线路相互连接必须通过接线端子板。一般来说，配电盘内有线号，端子板上就有线号的接点，外部电路的线号只要在端子板的同号节点上接出即可。因此，看接线图的时候，要把配电盘内外的线路走向搞清楚，就必须注意搞清楚端子板的接线情况。
总而言之，凡事不可急于求成，要循序渐进，只要沿着正确的方向前进，不久的将来，我们也会成为一名出色的优秀的电工。
