电气识图的基本步骤图解

时间:2018-02-09 11:15来源:未知 作者:admin 点击:
1、看图样说明 搞清设计内容和施工要求,有助于了解图样的大体情况、抓住识图重点。 2、看电气原理图 按先看主电路后看辅助电路的顺序识图。看主电路时,通常从下往上看,即从

1、看图样说明
搞清设计内容和施工要求,有助于了解图样的大体情况、抓住识图重点。
2、看电气原理图
按先看主电路后看辅助电路的顺序识图。看主电路时,通常从下往上看,即从负载开始经控制元件顺次往电源看。主要是搞清负载是怎样取得电源的,电源经那些元件到达负载的。
看辅助电路,则从上而下,从左到右看,即先看电源,再顺次看各条回路。主要是搞清它的回路构成,各元件的联系、控制关系和在什么条件下构成通路或断路。
3、看安装接线图
先看主电路再看辅助电路,看主电路从电源引入端开始,顺次经控制元件和线路到用电设备;再看辅助电路,要从电源的一端到电源的另一端,按元件的顺序对每个回路进行分析研究。
四、识图举例

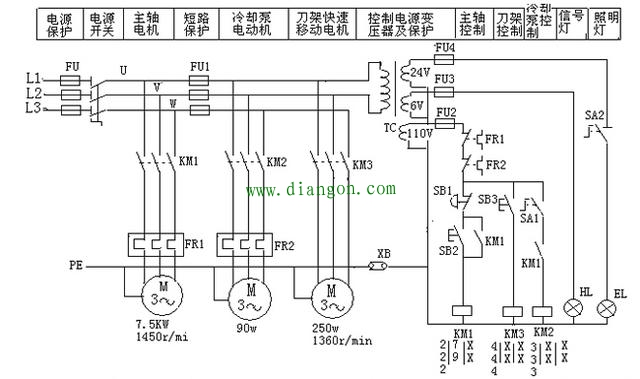

图1 CA6140型车床电路图
CA6140型车床识图分析:
1、电源电路
机床采用三相380V交流电源供电,由电源开关QS引入,FU作总电源短路保护。
2.主电路
主轴电机M1只有三根引出线,没有特殊控制要求,由接触器KM1控制电源引入,FR1作主轴电机的过载保护,总熔断器FU作主轴电机的短路保护。
冷却泵电机M2由接触器KM2控制电源的引入,FR2作电机的过载保护,短路保护由FU1实现。
刀架快速移动电机由接触器KM3控制电源引入,短路保护由FU1实现。
3.控制电路
控制电路电源为110V,由FU2作短路保护。
KM1线圈回路:
电源由110V上端经FU2、FR1、FR2、SB1、SB2、KM1线圈回到110V下端形成回路,电路中FU2作短路保护,FR1、FR2为热继电器的辅助触点,作过载保护,SB1为停止按钮,SB2为启动按钮。回路中断开点为SB2,只要按下SB2,电路形成通路,KM1线圈得电动作。KM1辅助触点闭合形成自锁。按下SB1电路断开,KM1线圈失电。
4.辅助电路
HL为信号灯,由控制变压器6V绕组供电,FU3作短路保护,当车床通电时,HL得电亮,说明电源引入。
EL为照明灯,当车间照度不足时工作。由控制变压器24V绕组供电,FU4作短路保护,电源由24V绕组上端经FU4、SA2、EL回到下端形成回路,SA2闭合,灯亮, SA2断开,灯熄。
