单相三孔插座如何正确安装 水电安装最基本的穿线知识

时间:2018-02-09 11:05来源:未知 作者:admin 点击:

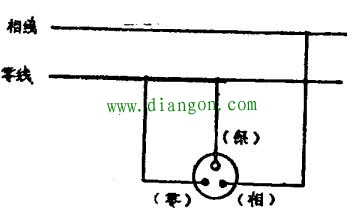

通常,单相用电设备,特别是移动式用电设备,都应使用三芯插头和与之配套的三孔插座。三孔插座上有专用的保护接零(地)插孔,在采用接零保护时,有人常常仅在插座底内将此孔
通常,单相用电设备,特别是移动式用电设备,都应使用三芯插头和与之配套的三孔插座。三孔插座上有专用的保护接零(地)插孔,在采用接零保护时,有人常常仅在插座底内将此孔接线桩头与引入插座内的那根零线直接相连,这是极为危险的。因为万一电源的零线断开,或者电源的火(相)线、零线接反,其外壳等金属部分也将带上与电源相同的电压,这就会导致触电。


因此,接线时专用接地插孔应与专用的保护接地线相连。采用接零保护时,接零线应从电源端专门引来,而不应就近利用引入插座的零线。

1、强上弱下:在我们决定电线走地的话,那布线的时候一定要遵循强电走上,而弱电走下!还要遵循横平竖直的原则,避免交叉!
2、开槽:开槽的深度要盖过管道为主,而宽度根据其电线的多少来决定!
3、穿电线:线管布好后统一穿电。遵循同一回路穿统一管,总根数不能超过8根。电线总截面积不超过管内截面的40%。(注:电源线和通讯线不能穿入同一根线管)
4、配管导线:穿入线管导线的那一头一定要在接线盒里,线头要保留其150mm!
5、强弱电箱:在设置强弱电箱的时候,配电箱内应设动作电流30MA的漏电保护器,分数路经过控开后,分别控制照明,空调,插座等。而控制开关的工作电流,一定要与终端电器最大工作电流相匹配!一般情况下,照明10A,插座16A,柜式空调20A,进户40-60A。
