数字万用表如何测二极管和电容?

时间:2018-05-31 09:49来源:未知 作者:admin 点击:
要用数字万用表测量二极管或电容,应该了解万用表的工作原理。因为它和机械指针表的表笔极性不同。 下面是数字万用表原理框图: 可见,对于数字万用表来讲,红表笔就是电源的

要用数字万用表测量二极管或电容,应该了解万用表的工作原理。因为它和机械指针表的表笔极性不同。

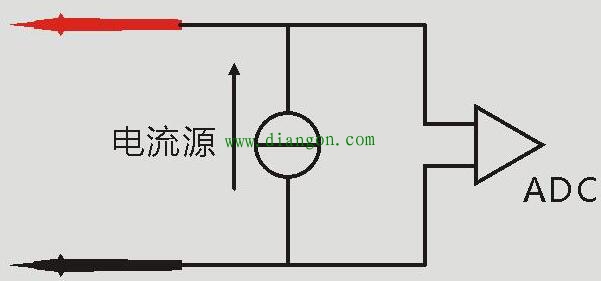

下面是数字万用表原理框图:


可见,对于数字万用表来讲,红表笔就是电源的+,黑表笔就相当于电源的负。
测量电阻时,大电阻用小电流,小电阻用大电流。显示内容为间接求出的R。
二极管测量时,大电流工作方式。显示的内容为表笔两部的电压。
蜂鸣器通断测量时,大电流模式,显示的内容为为间接求出的R。不同点是根据R的大小控制蜂鸣器响。

一般数字万用表都有二极管档和电容档。直接测量使用即可。
对于二极管档,表笔正反两次接二极管,应该有一种情况是0.7V,这时红表笔接触的电极为二极管正。
对于电容测量,只有有极性电容才会区分表笔。有极性电容的正应该接红表笔。   (责任编辑:admin)
