电接点压力表工作原理及特点 电接点压力表控制水泵接线图

时间:2017-05-19 08:47来源:未知 作者:admin 点击:
电接点压力表工作原理及特点-电接点压力表控制水泵接线图
全不锈钢电接点压力表
电接点压力表结构原理及特点如下:

1.压力表配合电接点装置,当压力变化时,经由指针位置的上下移动,进而带动电磁接点的开或关,来控制马达或电磁阀等讯号的动作。

2.配合电接点开关,可防止火花烧蚀现象,正常使用情况下,使用寿命可达一百万次以上。

3.采用快速动作接点(SNAP ACTIONCONTACT)接离动作精确而且灵敏度高,特别适用于压力变通介质压力脉冲频繁时之操作情况,可避免电接点的开关频繁而损坏设备。

4.依据压力介质的不同和使用工作环境之不同,还可选用不锈钢材质的巴登管及内机,外壳。不锈钢材质的巴登管及内机,外壳,可适用于腐蚀性较强的适合不锈钢组件检测的介质和恶劣的外部腐蚀环境中,同时满足激烈震动之场所,介质压力脉冲频繁的工作环境中,使用寿命耐久,长期间使用精度准确,可靠性较好!也可以选用充液式的,有充甘油和充硅油,依客户要求而定,充液可以起到阻尼做用,有效减轻工作设备对压力表内机的震动力影响,在动力压力脉冲频繁的工作环境中,也可防止过压或瞬间降压引起的对压力表指针的冲击,同时也能有效保证在强震环境下仪表能可靠工作!

5.连杆簧片(LEAF SPRING)配合磁石(MAGNET)所提供之磁力矩(MAGNETIC MOMENT),具备快速动作(SNAP ACTION)之功效,能快速准确传递讯号,以及时控制设备,以确保设备系统正常工作!

6.接触点铆钉对铆钉(RIVET TO RIVET)的组合方式,加上连杆簧片(LEAF SPRING)的快速动作,可使接触点不易焦黑积碳,进而达到快速接合及脱离的目的,能确保设备能够被有效控制。

7.搭配专用红宝石轴承的优点,为运作力矩小,抗传导,绝缘佳,提供快速接点开关最佳的灵敏度和安全性。专用红宝石轴承,因其硬度超群,更有耐磨损的优点,可有效延长使用寿命。

8.加装保护地线可防止漏电流产生,对接点开关多层保护,更可延长使用寿命。

9.双接点以上,设定间距可小于10mm以下,可提供更宽广,便利的设定空间。

10.本产品之电压,电流特性稳定,用于plc控制时可直接使用,既方便又安全。

11.非接触型接点开关(IPG-100),特别用于石油化工工业,可防止接触点直接撞击开关所产生的电气火花现象。

12.精度高,运行稳定,可靠。

13.设定范围宽,使用简便,灵活。

14.体积小,重量轻,有多种外形尺寸和压力接口方式,适合在多种场合用。

15.性价比高,机械式电接点压力表与电子式产品价位相比更经济。

结构原理
仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下,迫使弹簧管之末端产生相应的弹性变形——位移,借助拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。与此同时,当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的。

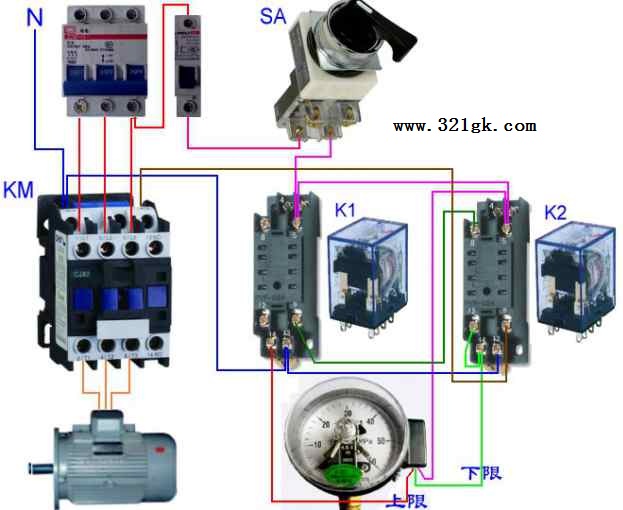

电接点压力表控制水泵接线图
