变频电动机结构设计普通电动机与变频电动机的区别

　　变频电动机结构设计时，主要也是考虑非正弦电源特性对变频电机绝缘结构、振动、噪声冷却方式等方面影响，一般注意以下问题：
　　1）绝缘等级，一般为F级或更高，加强对绝缘和线匝绝缘强度，特别要考虑绝缘耐冲击电压能力。
　　2）对电机振动、噪声问题，要充分考虑电动机构件及整体刚性，尽力提高其固有频率，以避开与各次力波产生共振现象。
　　3）冷却方式：一般采用强迫通风冷却，即主电机散热风扇采用独立电机驱动。
　　4）防止轴电流措施，对容量超过160KW电动机应采用轴承绝缘措施。主易产生磁路不对称，也会产生轴电流，当其他高频分量所产生电流结合一起作用时，轴电流将大为增加，导致轴承损坏，一般要采取绝缘措施。
　　5）对恒功率变频电动机，当转速超过3000/min时，应采用耐高温特殊润滑脂，以补偿轴承温度升高。异步电动机，变频电动机二者各有特点，主要看您所控制工况环境，当然还要工程成本，能用异步电机尽量用异步电动机。

普通电动机与变频电动机的区别

变频电机可在其调速范围内可任意调速，而电机不会损坏，一般国产的普通电机大部分只能在AC380V/50HZ的条件下运行，普通电机能降频或升频使用，但范围不能太大，否则电机会发热甚至烧坏。普通风机内散热风扇跟风机机芯用同一条线，而变频风机中这两个是分开的。所以普通风机变频过低时，可能会因过热而烧掉。
变频电机由于要承受高频磁场，所以绝缘等级要比普通电机高，原则上普通电机是不能用变频器来驱动的，但在实际中为了节约资金，在很多需要调速的场合都用普通电机代替变频电机，但普通电机的调速精度不高，在风机、氺泵的节能改造中经常这样做。在用普通电机代替变频电机时变频器的哉波频率尽量低一点，以减少高频对电机的绝缘损坏。

什么是能耗制动?电动机能耗制动电路原理图解

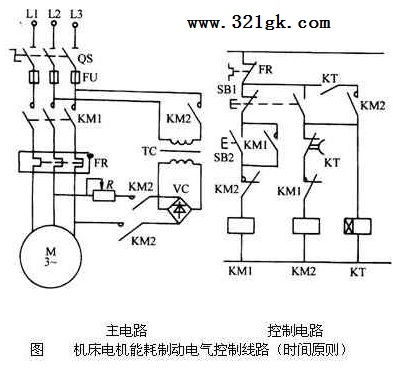

能耗制动又称为动能制动。它是把异步电机的定子绕组从交流电源上切断，并把它的两个接线端立即接到直流电源上，直流电流在定子绕组中产生一个静止磁场。由于机械惯性，转子仍在转动，于是转子绕组中感生电动势，并产生感应电流，电机处于发电状态，其电磁转矩与转子旋转方向相反，起到制动作用。电动机脱离三相交流电源后，定子绕组加一直流电压，即定子绕组通以直流电流，利用转子感应电流与静止磁场的作用达到制动目的。能耗制动控制方式又分：时间原则控制——利用时间继电器控制速度原则控制——利用速度继电器控制1．识图：（见图）

（1）电路组成：主电路、控制电路
（2）主要元器件：转换开关、熔断器、交流接触器、热继电器、电源变压器、按钮、时间继电器、二极管整流桥
（3）原理分析：主回路：合上QS→主电路和控制线路接通电源→变压器需经KM2的主触头接入电源（原边）和定子线圈（副边）控制回路：
①起动：按下SB2→KM1得电→电动机正常运行
②能耗制动：按下SB1→KM1失电→电动机脱离三相电源，KM1常闭触头复原→KM2得电并自锁，（通电延时）时间继电器KT得电，KT瞬动常开触点闭合。→KM2主触头闭合→电动机进入能耗制动状态→电动机转速下降→KT整定时间到→KT延时断开常闭触点断开→KM2线圈失电→能耗制动结束。注：KT瞬动常开触点的作用：如果KT线圈断线或机械卡住故障时，在按下SB1后电动机能迅速制动，两相的定子绕组不致长期接入能耗制动的直流电流。 (责任编辑：admin)
