三相四线电机怎么接线 三相电机怎么接线图解 接线图实物图

时间:2017-04-17 08:35来源:未知 作者:admin 点击:
三相四线电机怎么接线-三相电机怎么接线图解-三相电机接线图实物图
三相四线电机怎么接线
三相四线和三相电动机连接方式
1、观察电动机是Y接头还是△接头;
2、如果是△接头,则A、B、C、分别接U、V、W;
3、如果是Y接头,则A、B、C、分别接U、V、W,中性线可以不接,也可接U、V、W相的互联点。

三相电机怎么接线图解

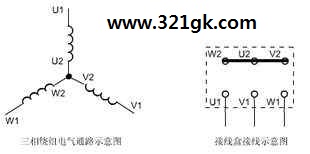

三相电动机的接线板一般都是6个接线柱,上边3个,下边3个,假设上边的3个接线柱为1 2 3,那么下边的3个接线柱依次为4 5 6。星型接法就是将1 2 3这3个接线柱用连接片短接,4 5 6这3个接线柱分别接三相电源的3个相线上。中性线不用引出。角型接法就是用3个连接片分别将1和4,2和5,3和6短接,三相电源的3个相线分别接在4 5 6上。如果是三相四线制的电源,则零线接在电机的外壳上即可。


三相电机接线图实物图

三相交流异步电动机工作原理:三相绕组呈120度空间对称,通入三相交流电后,将在空间产生旋转磁场,转子导体在旋转磁场中切割磁力线产生感应电动势及感应电流,感应电流产生的磁场和旋转磁场相反,在旋转磁场的相互作用下使得转子跟着旋转磁场转动,并且转速低于同步速并与同步速方向相同旋转。接线图如下

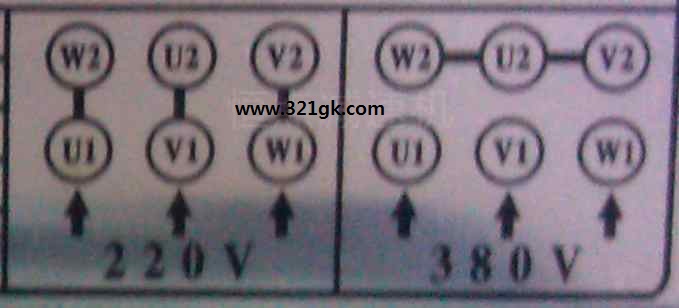

    电机上共计有两排六个接线柱,先来说下220V的接法:  W2与U1连接,U2与V1连接,V2与W1连接,然后三根进线分别与U1,V1,W1连接即可.需要说明的是,这种接法,千万不能接380V的电,一旦接上,几分种内电机就会烧坏.  再来说下380V接法: W2,U2,V2三根线柱两两连接,3根接入的火线分别与U1,V1,W1连接即可.
