单相电机怎样测量好坏 单相电机电容的工作原理 电机接线柱接法

时间:2017-03-29 11:38来源:未知 作者:admin 点击:
单相电机怎样测量好坏-单相电机电容的工作原理-单相电机接线柱接法
单相电机怎样测量好坏
用500V兆欧表测量电动机绕组与外壳的绝缘电阻,不应小于0.5兆欧;用万用表测量绕组各引线,没有断线;上述都符合要求,电动机就是好的。 检测电容器的好坏用指针万用表方便些(也有带电容档的数字表,可直接测量)。 将万用表拨到1K或10K电阻档,测电容器的2个引线,表针快速向右偏转后慢慢回到左侧电容器是好的;始终偏向右侧说明电容器被击穿了;指针不动则电容器内部断线或没有容量了。用这种方法只能判断电容器的好坏,容量的大小就需要长期的经验积累进行估计了.
单相电机是有两个绕组的,一个正绕组一个副绕组,你用电阻档量电阻大小就知道那个是正副绕组了,两个绕组阻值不会相差很大的,如果相差很大就有可能是匝间短路了,有四根线引出,你说的五根线可能有一根是保护地线,万用表蜂鸣档主要是测通断的。

单相电机电容的工作原理

单相电机的启动分电容启动,和电阻启动.还有罩极电机.罩极的没有另外的启动.单相电机接电容的目的是通过电容移相作用,将单相交流电分离出另一相相位差90度的交流电。将这两相交流电分别送入两组或四组电机线圈绕组,就在电机内形成旋转的磁场,旋转磁场在电机转子内产生感应电流,感应电流产生的磁场与旋转磁场方向相反,被旋转磁场推拉进入旋转状态。 单相电机有一个主绕组和一个启动绕组,启动绕组串了一个电容,使得流过主绕组和启动绕组的电流相差90度,这两个电流形成的磁场相互作用,电机才能启动,启动的转向是由启动绕组指向主绕组。

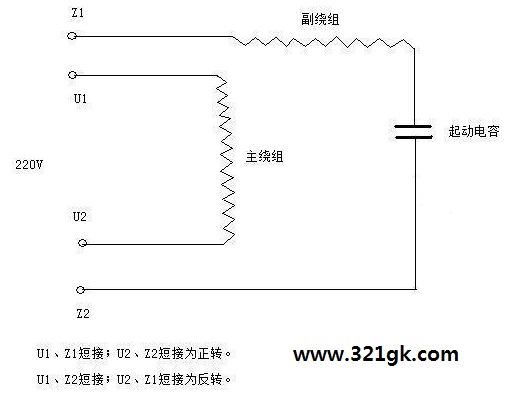

单相电机接线柱接法


U2和V1相连,V2和U1之间接一只电容器,电源火线接U1,电源零线接U2。
电机容量40W以下用2微发电容,60~120W用4微发电容。

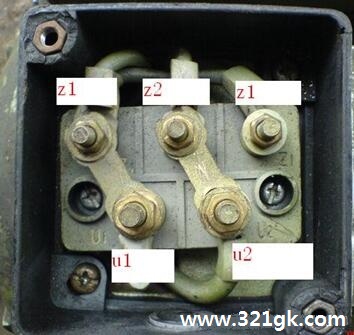

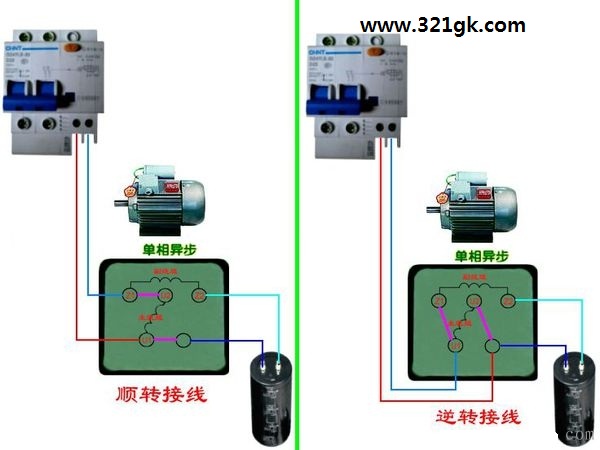

正传接零火线接U1/U2,反转把连接片拆了,把z1-z2,u1-u2连接,再把z1、u1分别接零火线。
