电动机装成整机后需进行检查与试验项目-绕组局部烧毁的原因

三相交流异步电动机经修理组装成整机后，应进行一些必要的检查与试验。其中包括：
    (1)绕组直流电阻的测定试验。
    (2)绕组相互间以及对地的绝缘电阻测定试验。
    (3)绕组匝间绝缘耐冲击电压试验。
    (4)堵转试验，测量堵转电流和堵转输入功率。
    (5)额定电压时的空载试验，测量空载电流和空载输入功率，并检查转速、噪声及振动情况。
    (6)绕组相互间以及对地的耐交流电压试验。
    (7)相关外形及安装尺寸、形位公差的测量，其中主要包括凸缘端盖止口对轴线的径向及轴向圆跳动的测量，以及轴伸、集电环对轴线的径向圆跳动测量等。

电动机绕组局部烧毁的原因分析

如绕组出现局部烧断现象，则说明该处发生了匝间、相间或对地短路。

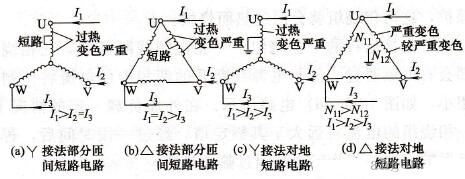

若部分绕组变色，则是已有短路但还未达到最严重的程度，匝间和对地短路的现象分析如图中(a)～(d)所示。

图绕组局部烧毁的原因分析
