施耐德交流接触器的接线方法-LC1系列交流接触器基本构成

时间:2016-01-07 19:58来源:未知 作者:admin 点击:
施耐德交流接触器的接线方法图解-LC1系列交流接触器基本构成
交流接触器如何接线,以下就介绍以施耐德的交流接触器的接线.尽量通俗易懂。

交流接触器接线方法/步骤

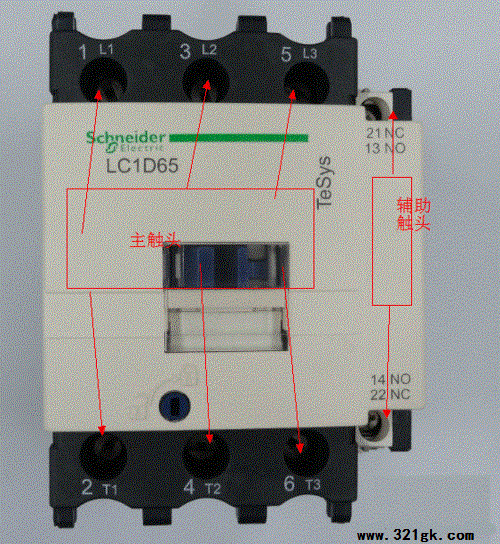

1首先我们先了解施耐德交流接触器的几个基本常识交流接触器有两个基本东西,主触头和辅助出头,主触头故名思议就是用来和用电器接触的或者接在主回路上,辅助触头就是接在控制回路上,用来控制主回路的.如图所示:

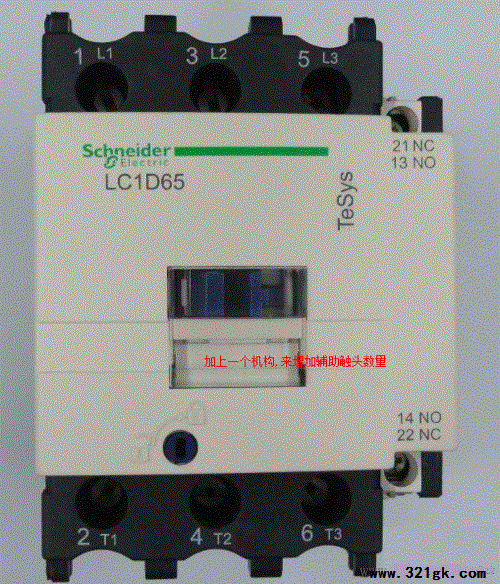

2主触头一般接到主回路上,至于先后顺序到时没有特别要求,辅助触头接到控制回路上,一般要选择是常开触点还是常闭触点.这个选择是根据控制回路的要求而定,一般一个交流接触器如果常开常闭触点不够用,以施耐德为例,可以在最上方加上一个机构.类似于常开常闭触点可供使用
3交流接触器的判断是常开常闭可以使用万能表的通断量程,当万能表测量是响证明是常闭触点,当万能表不响证明是常开触点,用手按一下辅助出头的按钮常开就会响,常闭就不响。

LC1系列交流接触器基本构成

交流接触器主要有四部分组成:
(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;
(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;
(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理
  当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

使用接法
一、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。
二、首先应该知道交流接触器的原理。他是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部,一看就知道。还要注意外加电源的电压是多少(220V或 380V),一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路就可以了。

一、适用范围
LC1-F150交流接触器适用于交流50hz或60hz,电压至660v、电流至95a的电路中,供远距离接通与分断电路、频繁起动、控制交流电动机,接触器还可组装成积木式辅助触头组、空气延时头、机械联锁机构等附件,组成延时接触器、可逆接触器、星三角起动器,并可与适当的产品符合iec60947-4-1和gb14048.4标准。

二、使用条件
1、正常工作条件和安装条件
2、周围空气温度为:-5℃~+40℃。24小时内其平均值不超过+35℃;
2、海拔高度:不超过2000m;
3、大气条件:在+40℃时空气相对湿度不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不起过+25℃,该月的月平均最大相对湿度不超过90%,并考虑因温度变化发生在产品上的凝露。
4、安装类别:ⅲ类;污染等级:3级;
5、安装条件:安装面与垂直面倾斜度不大于±5°;
6、冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

三、结构特点
1、接触器为防护式,动作结构为直动式,触头为双断点,具有体积小,重量轻、功耗低、寿命长、安全可靠等特点;
2、接触器可组成机械可逆联锁磁力起动器,星三角减压起动器,还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。

四、安装使用及维护
1、安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求)。
2、安装时,应该按规定条件安装,接触器线圈的接线端子a1符合应朝上方,符合人的视觉习惯。
3、对有金属安装底板的接触器要妥善接地。
4、接线端螺钉应拧紧,检查接线正确无误后,应在主触头不带电情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能投入使用。
5、使用时如发现有不正常噪音,可能是铁芯极面上有污物,请擦净极面。
6、使用中,应定期检查产品各部件,要求可动部位不卡住,紧固件无松脱,零部件如有损坏,应及时更换.

LC1-F系列交流接触器工作原理
当接触器电磁线圈不通电时,弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时,电磁力克服弹簧的反作用力将衔铁吸向静铁心,带动主触点闭合,接通电路,辅助接点随之动作。
