三菱Q系类PLC的七大常见问题-三菱变频器基本参数的意义

时间:2017-02-24 21:48来源:未知 作者:admin 点击:
三菱Q系类PLC的七大常见问题-三菱变频器基本参数的意义
三菱Q系类plc是目前用户关注度最高的一款三菱plc产品,因为其定位在中大型PLC,产品设计时采用模块式结构(以上提到的诸如电源、CPU均需要单独选配),控制规模在4096点(本体)。主要应用较大型系统或项目中,当然CPU指令处理速度和FX也不是一个数量级的,支持各种网络通信。所以产生的技术问题也就比较的多,下面小编就给大家分享七个用户最为关心的问题!
1.问: Q00UJCPU-SET和Q00UJCPU-S8-SET后缀是什么意思?
  答: 1.Q00UJCPU 程序容量: 10k步 I/O点数:256,集成电源和5槽基板
      2.Q00UJCPU-SET 程序容量: 10k步 I/O点数:256,集成电源和5槽基板,且自带64点的QH42P一块
3.Q00UJCPU-S8-SET 程序容量:10k步 I/O点数:256,集成电源和8槽基板,自带2块QX40及2块QY10的单元
4.Q00UJCPU 程序容量: 8k步 I/O点数:256,集成电源和5槽基板
5.Q00JCPU-SET 程序容量: 8k步,集成电源和5槽基板,且自带64点的QH42P一块
6.Q00JCPU-S8-SET 程序容量:8k步,集成电源和8槽基板,自带2块QX40和2块QY10的单元
2.问:新买的三菱Q系列PLC系统一套,接好电源后,有个叫BATT的黄灯不停的闪烁,是什么原因?
  答:这是因为没有连接备用电池,CPU会报警,BATT黄灯闪烁(Q01以下的CPU,没有BATT黄灯,ERR 灯会闪烁)
处理方法:在CPU的正侧面下方打开盖子,把电池接头连接插好即可,这是因为产品没有使用如果出厂就连接好的话可
能会产生漏电影响电池寿命
3.问:Q系列下载线分类?
  答:1.Q00JCPU和Q00CPU内置RS232口; 包括所有Q..CPU都有232通讯口,可用QC30R2/USB-QC30R2下载
2.Q03UDECPU(QUDECPU)内置以太网端口、RS232口; 可用网线(FR-CB203)或 USB 线(GT09-C30USB-5P)下载
3.QUCPU. QUDCPU. QUDECPU 内置(小口)USB、RS232口; 可用GT09-C30USB-5P/QC30R2/USB-QC30R2下载
4.QNHCPU  QNUDHCPU  QNUDEHCPU内置(大口)USB、RS232口; 可用打印机线/QC30R2/USB-QC30R2下载。
4.问:Q00UCPU用力摇会有响声,这是什么原因?
  答:经拆机发现:Q00UCPU内部是单电路板的,三菱采用的固定方式是塑料卡扣式结构;电路板只是通过卡扣扣住的,用力
摇动肯定会有响声;
而比如Q02HCPU则不会,因为其内部是双电路板,三菱采用的固定方式是螺丝直接固定在外壳上,摇动自然不会有响声
总结:这是产品设计结构所致,并不是产品质量问题
5.问:CCLINK专用电缆有哪些规格?如何配终端电阻?
  答:CCLINK电缆主要有5规格
1、CCNC-SB110H:对应Ver.1.10及Ver.2.00版本CCLIN系统,特性阻抗为110欧姆
2、CCNC-SB110SF-5:对应Ver.1.10及Ver.2.00版本CCLIN系统,特性阻抗为110欧姆,可动用电缆
3、CCNC-SB110H+PW:对应Ver.1.10及Ver.2.00版本CCLIN系统,特性阻抗为110欧姆,电源线内藏复合电缆
4、CCNC-SB:只对应Ver.1.00版本CCLINK系统,特性阻抗为100欧姆
5、CCNC-SBH:只对应Ver.1.00版本CCLINK系统,特性阻抗为130欧姆
综上所述,只有高性能专用电缆CCNC-SBH使用终端电阻130Ω 1/2W,其他电缆使用终端电阻110Ω 1/2W
6.问:端子排电缆FA-CBL10FMV 与FA-CBL10FMV-M 请问有什么区别,是否可以替换使用?
  答:两者有区别,不可替换使用,区别如下:
1.FA-CBL10FMV是配端子排FA-TBXY32; FA-CBL10FMV-M是配端子排FA-TBS40P
2.两条电缆两端虽然都使用相同接头,但是内部接线相反,FA-CBL10FMV接线是一对一,-M是正好颠倒;因为端子排内
       部有24V电压短接,所以不适合混用
3.相同点:两套产品功能相同 FA-CBL10FMV + FA-TBXY32===FA-CBL10FMV-M + FA-TBS40P
7.问:QD62、QD62D、QD62E三种高速计数模块的区别
  答:QD62:DC输入、漏型输出型(普通漏型NPN,最高接收200Kpps)
      QD62D:平衡差分驱动输入、漏型输出型(最高接收500Kpps且接收信号的距离更远)
  QD62E:DC输入、源型输出型(普通源型PNP,最高接收200Kpps)

三菱变频器基本参数的意义

1.转矩提升参数(Pr.0)。Pr.0参数用于补偿电动机绕组上的电压降,以改善电动机低速时的转矩性能。假定额定频率(又称基底频率)电压为100%,用百分数设定0 Hz的电压。设定过大将导致电机发热;设定过小则启动力矩不够。一般最大值设定大约为10%。
    2.上限频率参数(Pr.1)和下限频率参数(Pr.2)。Pr.1和Pr.2两个参数用于限制电动机运转的最高速度和最低速度。用Pr.1设定输出频率的上限,如果频率设定值高于此值,则输出频率被钳位在上限频率。当Pr.2设定值高于Pr.13启动频率设定值时,电机将运行在启动频率,不执行设定频率。在这两个值确定后,电动机的运行频率就在此范围内确定。
Pr.1、Pr.2参数意义
    图1    Pr.1、Pr.2参数意义
    3.基底频率参数(Pr.3)。Pr.3参数用于调整输出电动机的额定频率值。当用标准电动机时,通常设定为电动机的额定值,当需要电动机运行在工频电源与变频器切换时,设定与电源频率相同。
    4.多段速度参数(Pr.4、Pr.5、Pr.6)。Pr.4、Pr.5、Pr.6这3个参数用于设定电动机的多种运行速度,但电动机的转速切换必须用开关器件通过改变变频器外接输入端子( RH、RM、RL)的状态及组合来实现。3个输入端子(RH、RM、RL)组合的状态共有7种,每种状态控制着电动机的一种转速,因此电动机有7种不同的转速,如图3-12所示。
    Pr.4、Pr.5、Pr.6参数的设定与导通的输入端子之间的对应关系如表1所示。
    表1    参数的设定与导通的输入端子之间的对应关系
参数的设定与导通的输入端子之间的对应关系
    5.加、减速时间参数( Pr.7、Pr.8)及加、减速基准频率参数(Pr. 20)。
    Pr.20用于设定电动机的加、减速基准频率。
    Pr.7用于设定电动机从0 Hz加速到Pr.20指定的频率的加速时间,慢慢加速时设定得较大些,快速加速时设定得较小些。
    Pr.8用于设定电动机从Pr. 20指定的频率减速到0 Hz,Pr. 20指定的频率的减速时间,慢慢减速时设定得较大些,快速减速时设定得较小些。
    Pr.7、Pr.8、Pr. 20参数的意义如图2所示。
Pr.7、Pr.8和Pr.20参数意义
    图2    Pr.7、Pr.8和Pr.20参数意义
    6.电子过流保护参数(Pr.9)。Pr.9参数用于设定电子过流保护的电流值,从而可以防止电动机过热,使电动机得到最佳的保护性能。
    设定在Pr.9参数时须注意以下事项:
    ①当变频器连接两台或3台电动机时,此参数值应设为0,电子过流功能不起作用,每台电动机必须安装热继电器来保护。
    ②特殊电动机不能用过流保护,要安装外部热继电器。
    ③当控制一台电动机运行时,此参数的值应设为1~1.2倍的电动机额定电流。
    7.直流制动相关参数(Pr.10、Pr.11、Pr.12)。
    Pr.10用于设定电动机停止时直流制动的开始作用频率。
    Pr.11用于设定电动机停止时直流制动的作用时间。
    Pr.12用于设定电动机停止时直流制动的电压(转矩)。
    8.启动频率参数(Pr.13)。Pr.13参数用于设定电动机开始启动的频率。
    如果设定频率(运行频率)小于Pr. 13的启动频率,变频器将不能启动。例如,当Pr.13设定为5 Hz时,只有当设定的运行频率达到5 Hz时电动机才能启动运行。
    当Pr.13的值小于Pr.2的设定值时,即使没有指定频率输入,只要启动信号为ON,电动机也将运行在Pr.2的设定值。
    9.适用负荷选择参数(Pr.14)。Pr.14参数用于选择使用与负载特性最适宜的输出特性,即U/f特性。
    10.点动运行频率(Pr.15)参数和点动加/减速时间(Pr.16)参数。
    Pr.15参数用于设定点动状态下的运行频率。但电动机的电动转速控制在不同的工作模式下有不同的操作方法。
    当变频器设定在[外部操作]模式时,用输入端子选择点动功能(接通控制端子SD与JOG即可);当点动信号为ON时,用启动信号(STF或STR)进行点动运行。
    当变频器设定在[PU操作]模式时用操作单元上的操作键(FWD或REV)实现点动操作。
    Pr.16参数用于设定点动状态下的加/减速时间。

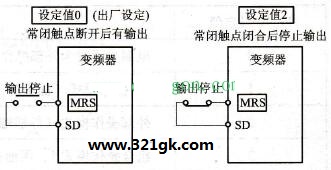

    11.MRS端子输入选择参数(Pr.17)。Pr.17参数用于选择MRS端子的逻辑,以控制变频器是否有输出。Pr.17不同设定值变频器的工作状况如图3所示。
Pr.17不同设定值变频器的工作状况
    图3    Pr.17不同设定值变频器的工作状况
    12.禁止写入选择参数(Pr. 77)和逆转防止选择参数(Pr.78)。
    Pr.77用于参数写入禁止或允许。此功能用于防止参数被意外改写。出厂时设定为0。
    Pr.78用于仅运行在一个方向的机械,如风机、泵等,防止由于启动信号的误动作产生的逆转事故。出厂时设定为0。
    13.操作模式选择参数(Pr.79)。Pr.79用于选择变频器的操作模式。变频器可以工作在PU操作模式、外部操作模式和组合操作模式。
    PU操作模式表示变频器的运行完全依靠变频器面板上的键盘来控制。
    外部操作模式表示变频器的运行依靠变频器的外接端子来控制。
    组合操作模式表示变频器的运行同时依靠面板的键盘和外部控制端子来控制。这种工作有两种控制方式:一种是把用面板键盘设定运行频率,外部端子控制电动机启停称为组合操作模式1;另一种是把用面板键盘控制电动机启停,外部端子控制电动机频率的运行模式称为组合操作模式2。
