三菱PLC的选型标准-三菱触摸屏型号选择技巧

时间:2017-02-24 09:51来源:未知 作者:admin 点击:
三菱PLC的选型标准-三菱触摸屏型号选择技巧
三菱plc被广泛运用,但是选型有些朋友就不知从何下手,或者说只了解了一点点,今天接下来我就给大家介绍下比较全面的一个标准,主要有以下七大标准:
标准一:I/O点数
输入/输出(I/O)点数是三菱PLC可以接受的输入信号和输出信号的总和,是衡量三菱plc性能的重要指标。I/O点数越多,外部可接的输入设备和输出设备就越多,控制规模就越大。所以其被列为七大性能标准里的头号因素!标准二:指令的功能与数量
指令功能的强弱、数量的多少也是衡量三菱PLC性能的重要指标。编程指令的功能越强、数量越多,三菱PLC的处理能力和控制能力也越强,用户编程也越简单和方便,越容易完成复杂的控制任务。标准三:可扩展能力
三菱PLC的可扩展能力包括I/O点数的扩展、存储容量的扩展、联网功能的扩展、各种功能模块的扩展等。在选择三菱PLC时,经常需要考虑三菱PLC的可扩展能力。标准四:特殊功能单元
特殊功能单元种类的多少与功能的强弱是衡量三菱PLC产品的一个重要指标。近年来各三菱PLC厂商非常重视特殊功能单元的开发,特殊功能单元种类日益增多,功能越来越强,使三菱PLC的控制功能日益扩大。标准五:存储容量
存储容量是指用户程序存储器的容量。用户程序存储器的容量大,可以编制出复杂的程序。一般来说,小型三菱PLC的用户存储器容量为几千字,而大型机的用户存储器容量为几万字。标准六:扫描速度
扫描速度是指三菱PLC执行用户程序的速度,是衡量三菱PLC性能的重要指标。一般以扫描1K字用户程序所需的时间来衡量扫描速度,通常以ms/K字为单位。三菱PLC用户手册一般给出执行各条指令所用的时间,可以通过比较各种三菱PLC执行相同的操作所用的时间,来衡量扫描速度的快慢。标准七:内部元件的种类与数量
在编制三菱PLC程序时,需要用到大量的内部元件来存放变量、中间结果、保持数据、定时计数、模块设置和各种标志位等信息。这些元件的种类与数量越多,表示三菱PLC的存储和处理各种信息的能力越强。

三菱触摸屏型号选择技巧

三菱触摸屏的型号众多,单got1000、got1000、gs2000这三个系类的型号就有100多种,且各有各的功效,不能轻易做出采购的决定!所以对于三菱触摸屏采购就不只是一个技术活了,还是一个非常消耗时间的过程。那么小编下面就为大家总结了十条三菱触摸屏选型的技巧,希望能够帮助大家节省时间!
1.GT1155-QSBD不能完全替换GT1155-QSBD,区别在于GT1155-QSBDQ中的“Q”的意思就是自带Q总线连接模块,如果客户没有用到Q总线连接模块就可以用GT1155-QSBD替换。
2. GT1155-QSBDA 不能完全替换GT1155-QSBD区别在于GT1155-QSBDA中的“A”的意思就是自带A总线连接模块,如果客户没有用到A总线连接模块就可以用GT1155-QSBD替换。
3.GT2308-VNBA不支持BUS总线,GT23的不支持BUS总线,GT27的支持。

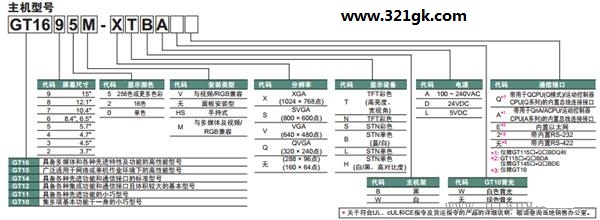

4.问:GT1000系列型号定义请看下图


5.问:GT1695M-XTBA和GT1695M-XTBD输入电源不一样,GT1695M-XTBA是AC220V,GT1695M-XTBD是DC24V,其他完全一样。
6.三菱触摸屏编辑程序软件使用GT Works3软件
7.GT1055-QSBD-C 与GT1055-QSBD两者都是日本生产;-C是针对中国市场、中国销售的意思,两者的区别GT1055-QSBD有配电池;而-C没有配置电池,如客户需要使用电池相关功能则另购电池,型号GT11-50BAT。
8.GT1020几种型号之间有什么具体区别见下表,其中电源电压为DC5V的可直接由通讯线供电。

型号

背景灯颜色

电源电源

通讯口

GT1020-LBD-C

绿/橙/红

DC24V

RS422

GT1020-LBL-C

绿/橙/红

DC5V

RS422

GT1020-LBD2-C

绿/橙/红

DC24V

RS232

GT1020-LBDW-C

白/粉/红

DC24V

RS422

GT1020-LBLW-C

白/粉/红

DC5V

RS422

GT1020-LBDW2-C

白/粉/红

DC24V

RS232

9.GT1665HS-QTBD是手持式触摸屏,接口为特殊42针接口,需要扩展线和转接盒转换为常用接口方能正常使用;
基本配件为:GT16H-C30-42P (3米扩展电缆) + GT16H-CNB-42S(连接转换盒)
1.和FX plc连接需另加通讯线:GT01-C30R4-8P (所有配件:GT16H-C30-42P + GT16H-CNB-42S + GT01-C30R4-8P)
2.和Q PLC 连接需另加通讯线:GT01-C30R2-6P (所有配件:GT16H-C30-42P + GT16H-CNB-42S + GT01-C30R2-6P)
10.问:GT1155HS-QSBD/GT1150HS-QLBD手持式触摸屏和FX或Q PLC连接各需要的配件和通讯线有:
           1. 和FX连接方式一:GT11H-C30-37P(3米扩展电缆) + GT11H-CNB-37S(连接转换盒) + GT01-C30R4-8P(FX通讯线)
           2. 和FX连接方式二:GT11H-C30-37P(3米扩展电缆) + GT11H-C15R4-8P(1.5米转换FX通讯线)
           3. 和Q 连接方式一:GT11H-C30-37P(3米扩展电缆) + GT11H-CNB-37S(连接转换盒) + GT01-C30R2-6P(Q通讯线)
           4. 和Q 连接方式二:GT11H-C30-37P(3米扩展电缆) + GT11H-C15R2-6P(1.5米转换Q通讯线)
GT15-MESB48M 这种能替代GT15-QFNB48BM 用吗?
这个要看具体用途;
如果是用于GT15屏的内存扩展/多通道功能/文档显示功能/梯形图监视功能/SFC监视功能/梯形图编辑功能则两者作用相同可以相互替代;
如果是用于MES接口功能扩展,则必须使用GT15-MESB48M才可以,不能用GT15-QFNB48BM替代。 (责任编辑:admin)
