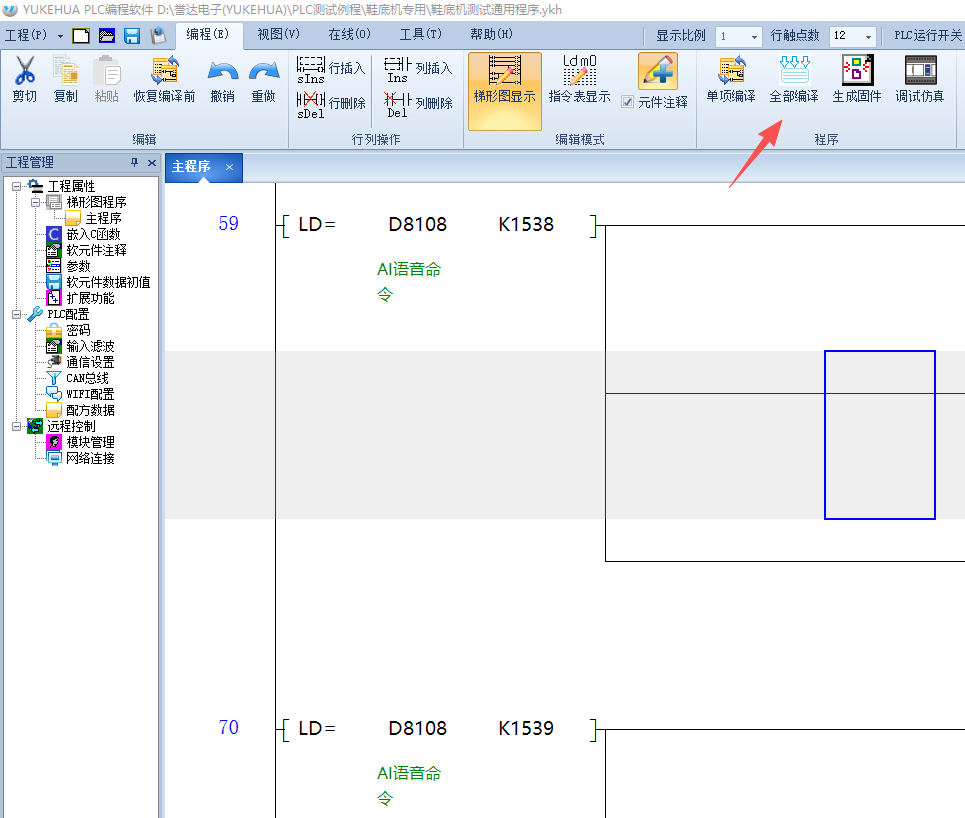

一、打开YUKEHUA PLC编程软件，工程文件，全部编译；

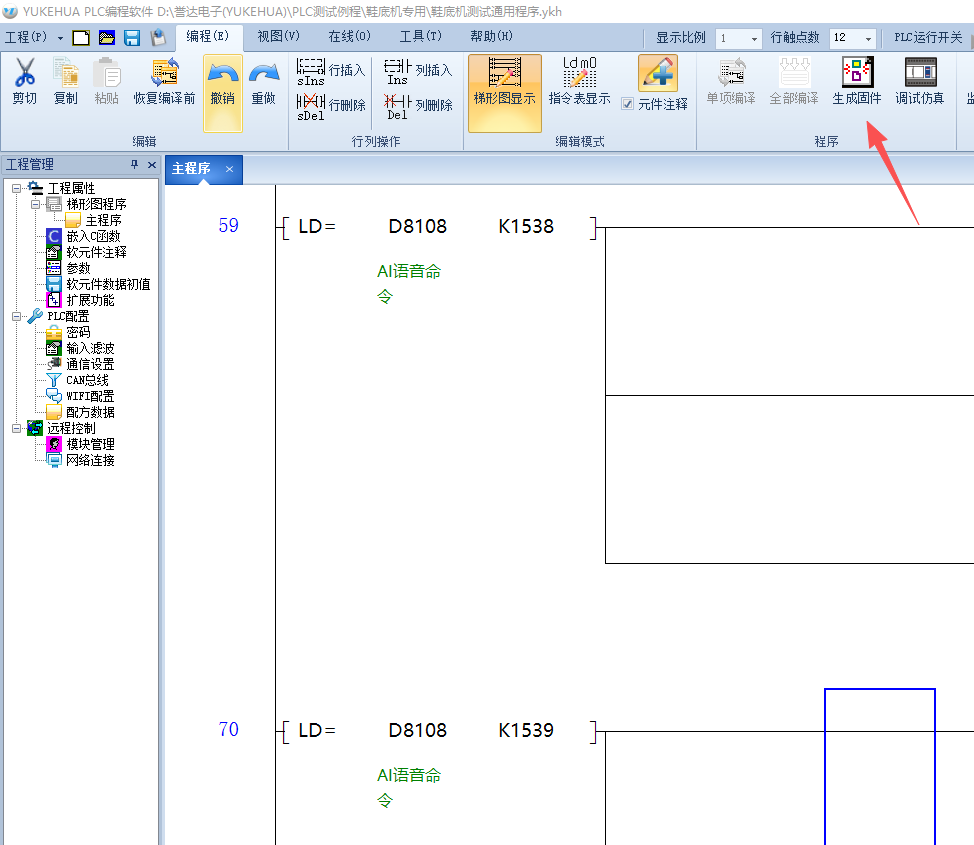

二、编译后，点击生成固件：

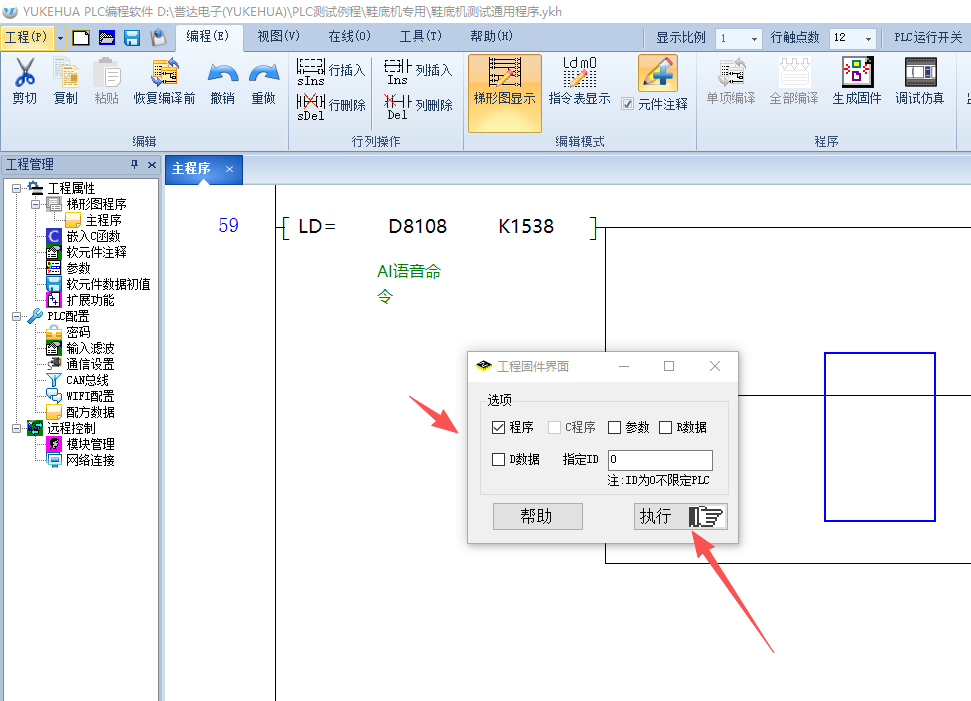

三、出来工程固件界面，如下：

可以根据需要选择需要通过U盘下载的项目：D数据或C程序

四、点执行，会在工程项目目录下生成后缀.ykhd的文件，把该文件名该为英文，复制到U盘根目录；

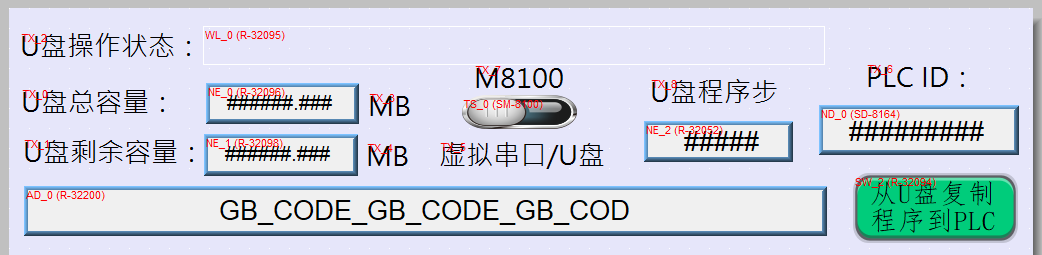

五、触摸屏界面做一个U盘升级的页面，具体如下：

1、里面放一个多状态文本显示或多状态指示灯，用于显示U盘操作状态,变量R32095。

0：无操作；

1：OK；

17：U盘的程序及数据写入到PLC成功；

18：下载效验码不正确；

23：读取U盘目录成功；

25：检测到U盘插入；

27：检测到U盘拔出；

2、放一个位开关M8100,OFF时PLC的USB口为虚拟串口，电脑通过USB线直接连接PLC,下载程序或监控。

M8100为ON时PLC的USB口为U盘模式。

3、放一个文本显示控件，读取变量R32200,16个寄存器长度，用于显示固件文件名。

4、放一个字设置控件，变量R32094,当文本显示控件有读取到U盘的工程固件时，R32094设为8，开始更

新PLC程序，更新完成多状态文本显示：U盘的程序及数据写入到PLC成功！
