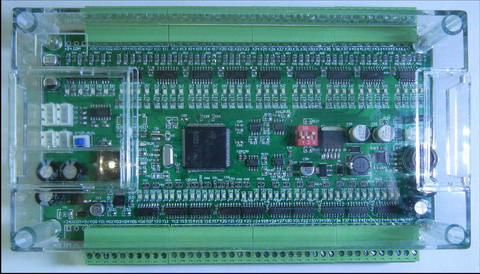

透明盒80点国产PLC YD3u-80MT-2AI2AO-F1

时间:2020-01-13 19:06来源:未知 作者:admin 点击:
程序容量:8000步,1000步1MS。带时钟功能。12000步,3000步1MS。带时钟功能。 通信口:2个RS232(8芯通信口为FX3u协议38400,7,E,1;白色通信口通信协议可通过设定D8126变换,可切换为FX3u、Mo
程序容量:8000步,1000步1MS。带时钟功能。12000步,3000步1MS。带时钟功能。

通信口:2个RS232(8芯通信口为FX3u协议38400,7,E,1;白色通信口通信协议可通过设定D8126变换,可切换为FX3u、Modbus Rtu、RS指令),1个RS485(通信协议可通过设定D8120改变,可改为FX3u协议或Modbus Rtu协议、RS指令以及变频控制指令)。1个CAN总线,用于连接远程IO模块或主机间自动通信。1个USB口用于程序下载,在线监控。

产品可替代三菱PLC、台达PLC、丰炜PLC。单机最多能控制16个步进或伺服,多条定位指令。超高速,3000步1MS,运行速度是FX2N,S-200的N倍。可用三菱GX Developer或gx works2编程。

   号:YDD3u-80MT-2AI2AO-F1

 型号:YDD3u-80MT-2AI2AO-F4

电源

DC24

程序容量

8000步,10001MS。带时钟功能。

12000步,30001MS。带时钟功能。

通信口

2RS2328芯通信口为FX3u协议38400,7E1;白色通信口通信协议通过D8126变换可切换为FX3uModbus RtuRS指令),1RS485(通信协议通过D8120改变,可改为FX3u协议或Modbus Rtu协议、RS指令以及变频控制指令)。1CAN总线,用于连接远程IO模块或主机间自动通信。1USB于程序,在线

开关量输入

40DC24输入,X0-X13,低电平有效。

40DC24输入,X0-X17,低电平有效。

开关量输出

40路晶体管输出,其中Y0-Y7为高速脉冲输出,频率可达120KHZ,晶体管输出电流为0.2A

40路晶体管输出,其中Y0-Y17为高速脉冲输出,其中Y0-Y13频率可达120KHZ,晶体管输出出电0.2A

模拟量输入

2模拟量输入,12位精度,输入电压:0-10V0-20MA;读模拟量用RD3A指令。

模拟量输出

2路模拟量输12位精度,输电压:0-10V。写模拟量输出WR3A指令。

继电器M

M0-M3071,掉电保存范围可设M0-M1023,默认M500-M1023

步进点S

S0-1023,掉电保存范围可设S0-S1023,默认S500-S999

定时器

100MST0-T199,累积型掉电保存T184-T199

10MST200-T249, 累积型掉电保存T246-T249

1MST250-T383,其中T250-255为累计型。

计数器

16位计数器:C0-C199,掉电保存C100-199

32位计数器:C200-C234, 掉电保存C220-234

32位高速计数器:C235-240为单相计数器,不倍频;C241-240为单相计数器,2倍频;C250-252为双相计数器,倍频;C253-255为双相计数器,2倍频;

寄存器D

D0-D7999,掉电保存范围可设D0-7999,默认D200-D7999

尺寸

119X115X50

119X115X50
