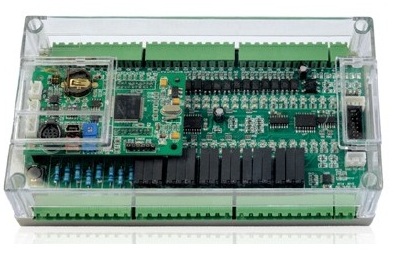

型号：YDD3u-48MT-6AI2AO

 型号：YDD3u-48MR-6AI2AO

电源

DC24

程序容量

8000步，1000步1MS。带时钟功能。

通信口

2个RS232（8芯通信口为FX3u协议38400,7，E，1；白色通信口通信协议可通过设定D8126变换，可切换为FX3u、Modbus Rtu、RS指令），1个RS485（通信协议可通过设定D8120改变，可改为FX3u协议或Modbus Rtu协议、RS指令以及变频控制指令）。1个CAN总线,用于连接远程IO模块或主机间自动通信。1个USB口用于程序下载,在线监控。

开关量输入

24点DC24输入，X0-X13,低电平有效。

24点DC24输入，X0-X17,低电平有效。

开关量输出

24路晶体管输出,晶体管为0.2A。

24路继电器输出,继电器输出电流最大5A。

模拟量输入

6路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。

模拟量输出

2路模拟量输出，12位精度，输出电压：0-10V。写模拟量输出用WR3A指令。

继电器M

M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。

步进点S

S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。

定时器

100MS：T0-T199，累积型掉电保存T184-T199。

10MS：T200-T249, 累积型掉电保存T246-T249。

1MS：T250-T383,其中T250-255为累计型。

计数器

16位计数器：C0-C199，掉电保存C100-199。

32位计数器：C200-C234, 掉电保存C220-234。

32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；

寄存器D

D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。

尺寸

119X115X50

119X115X50
