富士变频器自动检测或自学习功能设置-驱动与工频驱动区别

时间:2017-02-20 14:46来源:未知 作者:admin 点击:
富士变频器“自动检测”或“自学习”功能设置方法-变频器驱动与工频驱动的区别
矢量控制变频器在控制一台电动机运行时,必须事先根据被控制的电动机相关参数(包括其定子绕组的直流电阻和漏磁电抗、定子绕组的直流电阻和漏磁电抗的折算值等)进行等效变换,给出控制电动机励磁电流分量和转矩电流分量的参数。对于电动机的这些参数,需要复杂的试验和理论计算才能给出,所以说别说一般用户,就是专业电机生产厂家都不一定能够准确地给出。这给矢量控制变频器最有效的使用带来了一定的困难。
    为解决此项问题,现代的矢量控制变频器配置了自动检测配套电动机参数的功能,自行解决了上述难题。这种功能就叫做“自动检测”功能,又被称为“自学习”功能。
    不同厂家和不同型号的变频器,其“自动检测”的设置方法会有所区别,但会大致相同。
    下面以富士G11S系列变频器为例,介绍其操作过程。
    富士G11S系列变频器功能码P04为预置“自整定”(即“自动检测”)功能。其中“0”为不进行;“1”为在停机的状态下,自动检测电动机绕组的电阻和漏磁电抗;“2”为首先在停机的状态下,自动检测电动机绕组的电阻和漏磁电抗,然后在电动机空载运转状态下,自动检测电动机的空载电流。
    (1)预置以下功能:
    ①最高频率(F03);
    ②基本频率(F04);
    ③额定电压(F05);
    ④最高电压(F06)。
    (2)将电动机的铭牌数据预置给变频器,其中包括:
    ①额定容量(P02);
    ②额定电流(P03);
    ③空载电流(P06);
    ④最高电压(F06,当功能码P04为预置为“2”时,此项可以不输入)。
    (3)将变频器功能码P04为预置为“1”,按键盘上的键,在停机的状态下,自动检测电动机绕组的电阻和漏磁电抗。显示屏上显示“执行中”。
    (4)将变频器功能码P04为预置为“2”,按键盘上的键,在电动机空载运转状态下,自动检测电动机的空载电流。显示屏上显示“执行中”。
    应注意,电动机应事先通电空转一定时间,使其空载电流相对稳定后再进行上述检测。
    自动检测的时间约为数秒到数十秒,长短与预置的加速时间和减速时间有关。
    (5)当显示屏上所显示的“执行中”消失后,表示自动检测工作结束。按键,终止检测。

变频器驱动与工频驱动的区别

要了解工频电机在变频器驱动条件下更容易损坏的机理,首先了解变频器驱动电机的电压与工频电压有什么区别。然后再了解这种差别是如何对电机产生不良影响的。

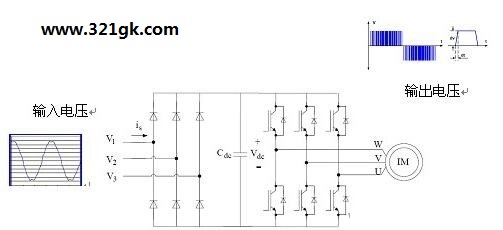

  变频器的基本构造如图所示,包括整流电路与逆变电路两部分。整流电路为普通二极管与滤波电容构成的直流电压输出电路,逆变电路将直流电压变换成脉宽调制的电压波形(PWM电压)。因此,变频器驱动电机的电压波形是脉宽变化的脉冲波形,而不是正弦波电压波形。用脉冲电压驱动电机就是导致电机容易损坏的根本原因。
