电子元器件字母代码的含义和数字排序的规律

时间:2018-04-19 09:43来源:未知 作者:admin 点击:
电路板面积有限,为了更好的实现功能和方便维修,电子元器件通常都是以字母代码+数字的形式出现。为了规范电子电路和方便使用,一般而言:字母代码的含义和数字排序都是有一定
电路板面积有限,为了更好的实现功能和方便维修,电子元器件通常都是以字母代码+数字的形式出现。为了规范电子电路和方便使用,一般而言:字母代码的含义和数字排序都是有一定的规律的。

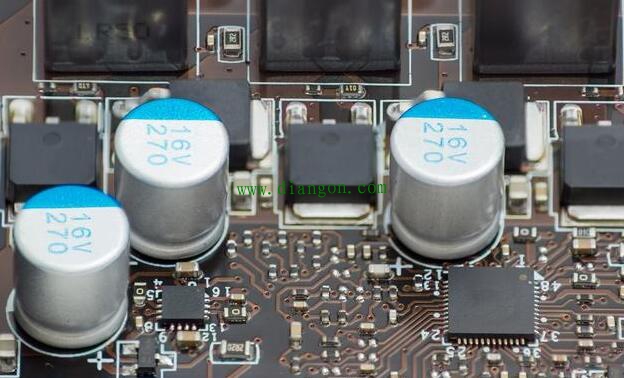

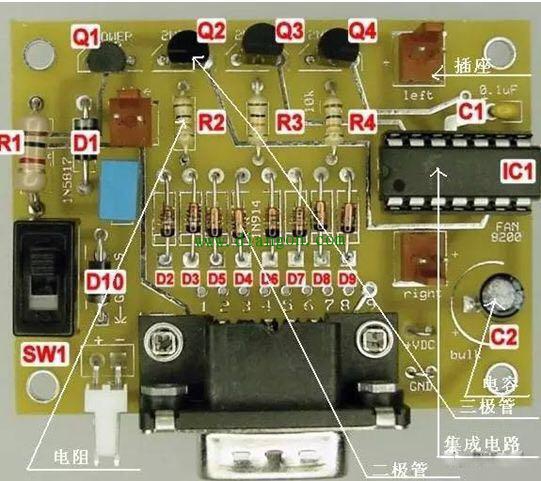

一个简单举例说明:
R1中,其中R代表电阻器,1-1号电阻器。
R11中,其中R-电阻器,11-11号电阻器。
R111中,其中R-电阻器,1-功能模块,11表示在这个功能模块上同类元器件的序列号。
一、一般而言,电子电路元器件的读取原则和顺序。
例:R118~主板电路上第18个电阻器。
1,第一个英文字母或者组合表示元器件名称,是元器件的代码。
2,第一个数字代表的是电路板上不同的模块。
一般而言:1-主板电路,2-电源电路,3-反馈电路等等,这些都可以是设计者自主决定。
3,之后的数字代表的是在这个功能模块上的同类元器件的序列号。即:第18个电阻器等等。


二、一般常见的电子电路元器件代码。
R—电阻器。
VR—可调电阻。
C—电容器。
D—二极管。
ZD—稳压二极管。
Q—三极管或者场效应管。e-发射极,b-基极,c-集电集。
LED—发光二极管。
T—变压器。
SW—开关。
L—电感。
K—继电器。
GND—公共接地端。
LS—蜂鸣器。
FS—保险管。
RTH—热敏电阻。


三、电子电路和宏观电力控制电路的联系。
1,电子电路是由微型的电子元器件构成,通过电路板进行线路连接。
通常情况下,电子电路整体都会分为若干个部分:电源部分,整流桥部分,滤波部分,稳压部分,放大部分,矢量输出部分等等,而这些部分一般而言都是大致固定的模式,大致的元器件,大致的原理,在一定程度上可以通用。
2,宏观的电力控制电路。
一般是由接触器,plc,开关,用电设备等通过导线连接构成。在电路控制过程中一般为人为的分为测量回路,电源回路,保护电路,控制电路,输出电路等。
在一定程度上,电子电路和宏观电力控制电路可以相互转化,达到相同目的。熟练的掌握好电子电路的缩写代码和正确读取方式是学习和维修电子电路的基础。
当然这都是一般情况下行业默认的规则,最好借助于万用表等设备测量,以测量结果为准。
