2N3055NPN大功率三极管引脚怎么判别?

时间:2020-01-14 07:13来源:未知 作者:admin 点击:
●2N3055NPN三极管是一种硅材料外延基础平面金属封装大功率三极管。见下图所示。 ●主要用于电源开关电路系列或高保真音频功率放电电路。与M2955组成对管应用。见下图所示。 ●2N

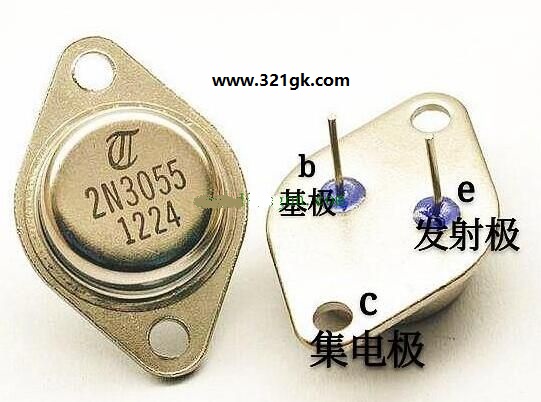

●2N3055NPN三极管是一种硅材料外延基础平面金属封装大功率三极管。见下图所示。

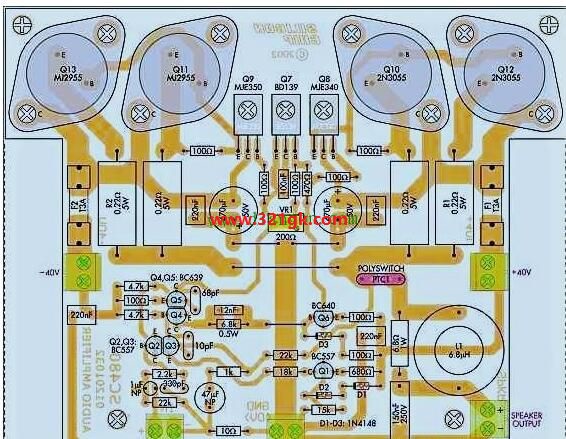

●主要用于电源开关电路系列或高保真音频功率放电电路。与M2955组成对管应用。见下图所示。

●2N3055的主要参数为Vcdo=100V,Vcer=70V,Vceo=60V,集电极最大电流为15A。这种金属封装三极管的有两个引出脚,将三极管脚朝着自己,两个固定孔不是对称的,离一边孔近的靠左边是基极b,靠右边的另外一个脚是发射极e,金属外壳是三极管的集电极c。

●指针式万用表电阻的量程一般选用R×100或R×1K挡,数字万用表拨至带蜂鸣器的二极管挡位。大功率三极管测量和检测小功率三极管的方法完全一样的。对于PNP管,黑表管接e极,红表笔接c极,对于NPN型三极管,黑表笔接c极,红表笔接e极。要求测得的电阻越大越好。e-c间的阻值越大,说明管子的Iceo越小;反之,所测阻值越小,说明被测管的Iceo越大。一般说来,中、小功率硅管、锗材料低频管,其阻值应分别在几百千欧、几十千欧及十几千欧以上,如果阻值很小或测试时万用表指针来回晃动,则表明ICEO很大,管子的性能不稳定。

●这里本人用指针式万用表测量2N3055测量的大概值是,黑表笔接基极b,用红表笔分别接发射极e,集电极c,其电阻值为基极与发射极电阻值为6k,基极与集电极电阻值为5.5k,反过来用红表笔接基极b,分别用黑表笔接发射极e或集电极c,它们两个测量时,指针式万用表指针不动。将红表笔接发射极,黑表笔接集电极也是指针不动。再反过来用红表笔接集电极,黑表笔接发射极也是一样不动。则说明2N3055三极管为好的。
