分享二极管三种典型故障下的检测方法图解

时间:2018-03-30 11:26来源:未知 作者:admin 点击:
无论在电气线路还是电子线路当中,二极管这种元件可以说是最为常见的半导体电子元器件(电阻、电容、电感均为非半导体元件)。二极管家族的子民们在各种电路当中起着整流、稳
无论在电气线路还是电子线路当中,二极管这种元件可以说是最为常见的半导体电子元器件(电阻、电容、电感均为非半导体元件)。二极管家族的子民们在各种电路当中起着整流、稳压、指示、检波、限幅稳压等多达百余种的作用。
     虽说二极管的检测方法各种教材和网络资源当中均有介绍,但对于一些损坏后的二极管检测却少有提及。恰好本人最近接手了一批电子设备,在维修过程中遇到了整流二极管1N4007的三种典型损坏故障,现特以万用表检测实拍图片的形式展示给大家。
     说明:本人此次检测拍摄对象均为整流二极管1N4007(额定电压1000V、电流1.5A),所用万用表为胜利VC97,红夹为红表笔、黑夹为黑表笔。

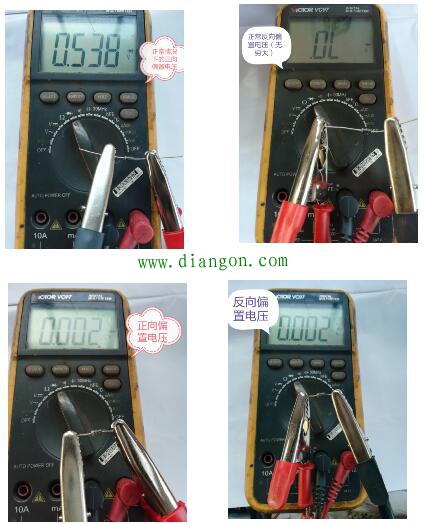

     首先来看一下正常状态下的二极管典型正、反向偏置电压


     接着我们再来看一下彻底击穿的二极管的正、反向偏置电压

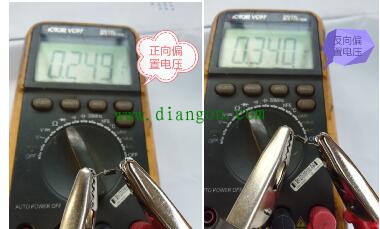

     上面的二极管已经完全击穿,下面这支二极管则属于半击穿状态http://www.diangon.com/版权所有(正向偏置电压有读数,但是低于正常值;反向偏置电压非无穷大)

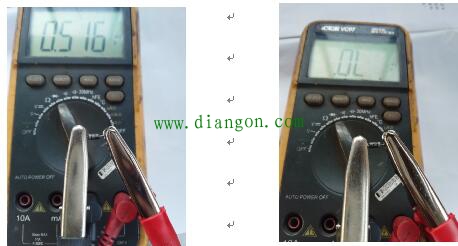

     最后我们见到的这种二极管最具伪装性和欺骗性,它的正、反向偏置电压测量时与正常值基本一致,但实质上它已经击穿,如果再用到高压线路当中其击穿特性必定显现,电路会出现短路故障!所以大家一定要注意——对于桥式整流电路若出现单只或两只二极管击穿的故障时,最好将四支二极管一起更换为好!

(责任编辑:admin)
