三极管怎样量好坏
极管的判断好坏，可按下面方法进行：
1．基极和管子类型的判别方法：
测量的锗管用R×100档，硅管用R×1K档，先固定红表笔与任意一支脚接触，黑表笔分别对其余两支脚测量。看能否测量到两次较小电阻值，若不能再把红表笔移向其他的脚继续测量到两个小电阻为止，若固定红表笔找不到两个小电阻，可固定黑表笔继续查找。当找到两个小电阻后，被固定的一支表笔所用的脚为基极。
若固定的表笔为黑表笔，则三极管为NPN型，若固定的为红表笔，则该管为PNP。
2．判别集电极：
因为三极管发射极和集电极正确连接时β大（表针摆动幅度大），反接时β就小得多。因此，先假设一个集电极，用欧姆档连接，（对PNP型管来说，发射极接黑表笔，集电极接红表笔）。测量时，用手捏住（或用100KΩ的电阻连接）基极和假设的集电极，两极不能接触，若指针摆动幅度大，而把两极对调后指针摆动小，则说明假设是正确的集电极，从而确定集电极和发射极。
按你上面所述的阻值的三极管不是万用表有问题，就是三极管是坏的。还是先找一个好的三极管按上面的方法测量以后再作比较，就能判断出好坏以及总结经验。

三极管测量方法

三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。
  　　一、三颠倒，找基极

  　　大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

  　　测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

  　　假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

  　　二、 PN结，定管型

  　　找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

  　　三、顺箭头，偏转大

  　　找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

  　　(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

  　　(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c(参看图1、图3可知)。

  　　四、测不出，动嘴巴

  　　若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

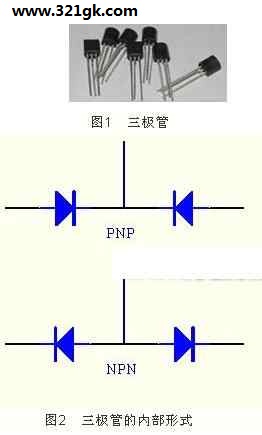

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。图1　三极管我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。
图2　三极管的内部形式

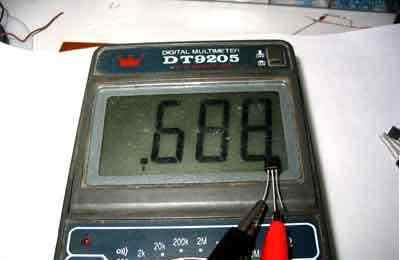

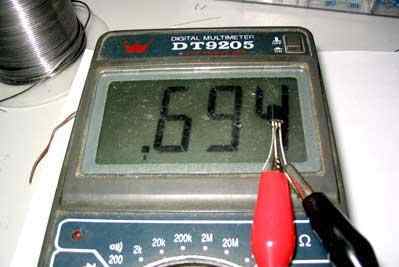

首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3　万用表的二极管测量档

图4　判断BC337的B极和管型(1)

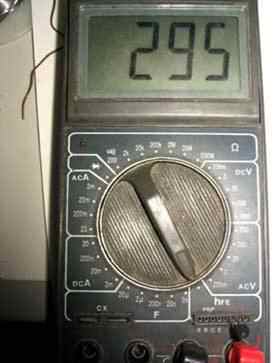

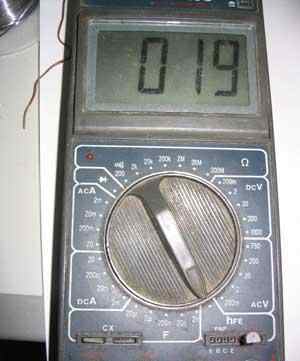

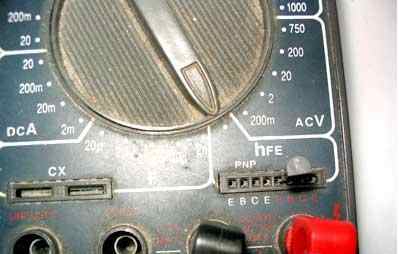

图4　判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三?彻?hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。学会了，其它的三极管也就一样这样做了，方便快速。
