常用电子元器件的识别与测量方法-三极管的识别

时间:2016-03-03 10:46来源:未知 作者:admin 点击:
1.三极管 (1)三极管的识别 常用三极管的封装形式有金属封装和塑料封装两大类,分别如图1.2(a)与1.2(b)所示。引脚的排列方式具有一定的规律,对于金属外壳三极管,底视图位置

1.三极管
(1)三极管的识别

常用三极管的封装形式有金属封装和塑料封装两大类,分别如图1.2(a)与1.2(b)所示。引脚的排列方式具有一定的规律,对于金属外壳三极管,底视图位置放置,使三个引脚构成等腰三角形的顶点,从左向右依次为e b c;对于塑料外壳三极管使其平面朝向自己,三个引脚从左到右依次为e b c。
(2)三极管的测试
利用指针型万用表可以判别三极管的类型和极性,其步骤如下:
①判断基极B和管型时万用表置R×1K档,先将红表笔接某一假定基极B,黑表笔分别接另两个极,如果电阻均很小(或很大),则假定的基极是正确的。基极确定后,红笔接基极,黑笔分别接另外两个电极时测得的电阻均小,则此管为NPN型三极管,反之为PNP型,测试电路如图1.3所示。

②判断发射极E和集电极C如图1.4所示。若被测管为PNP三极管,假定红笔接的是C极,黑笔接的是E极。用手指捏住B、C两极(或在B、C间串接一个100KΩ电阻)但不要使B、C直接接触。若测得电阻较小(即I大),则红笔接的是集电极C,黑笔接的是发射极E。如果两次测得的电阻相差不大说明管子的性能较差。按照同样方法可以判别NPN型三极管的极性。
③利用数字型万用表测量三极管的电流放大倍数β

  • 将功能开关置於hFE档。
  • 对NPN三极管,将发射极(e)、基极(b)和集电极(c)分别插入管插座NPN边的e、b和c孔中,显示器显示的数字即是三极管的电流放大倍数β 。
  • 对PNP三极管,同样将发射极(e)、基极(b)和集电极(c)分别插入管插座PNP边对应的e、b和c孔中,显示器显示的数字即是该管的电流放大倍数β 。

2.二极管
(1)二极管的识别
二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
(2)二极管的测量
利用指针型万用表测二级管时,应置于电阻档,其等效电路如图1.5中虚线框内所示,其中为其等效内阻,为表内电压源。当万用表置于R×1、R×100、R×1K档时,。
万用表置R×1K档,两表笔分别接二极管的两极,若测得的电阻较小(硅管数千欧、锗管数百欧),说明二极管的PN结处正向偏置,则红表笔接的是正极,黑表笔接的是负极。反之二极管处于反向偏置时,呈现的电阻较大(硅管约数百千欧以上,锗管约数百千欧),则黑表笔接的是正极,红表笔接的是负极。若正反向电阻均为无穷大或均为零或比较接近,说明二极管内部开路或短路或性能变差。

图1.5  测二极管

由于发光二极管不发光时,其正反向电阻均较大且无明显差异,故一般不用万用表判断发光二极管的极性。常用的办法是将发光二极管与一数百欧(如330Ω)电阻串联。然后加3V~5V的直流电压,若发光二极管亮,说明二极管正向导通,则与电源正端相接的为正极,与负端相接的为负极。如果二极管反接则不亮。
稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点,其测量方法与普通二极管相同。
(3)用数字万用表测量二极管
①将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测二极管正极,将黑表笔连接到待测二极管负极,读数为二极管正向压降的近似值。将表笔反接,显示器应无读数。表示二极管是好的。
②将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.。



3.电阻
(1)电阻的识别
电阻常见类型按材料分有:碳膜电阻、金属膜电阻、线绕电阻、光敏电阻、热敏电阻;按结构分有:固定电阻、可变电阻(亦称电位器)。
电阻的单位:(1)欧姆(Ω)
(2)千欧(ΚΩ) 1kΩ=1000Ω=103 Ω
(3)兆欧(ΜΩ) 1MΩ=1000ΚΩ=106 Ω
(4)吉欧(GΩ) 1GΩ=1000MΩ=109 Ω
(5)太欧(TΩ) 1TΩ=1000GΩ=1012 Ω
电阻的标志方法:

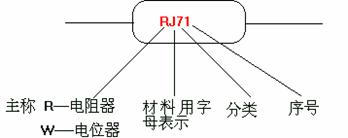

(a)直标法:指电阻表面直接标志出产品主要参数及技术性能的标志方法。如图1.6所示。

图1.6  直标法

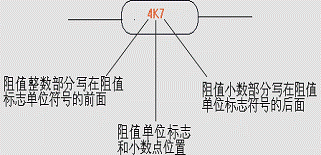

(b)文字符号法:用文字、数字、数字符号有规律地组合在一起标志在产品表面表示电阻阻值。如图1.7所示。

图1.7  文字符号法





举例:(1) 0.33Ω Ω33 (2)9.1kΩ 9k1 (3) 3600MΩ 3G6
(4) 5.1Ω 5Ω1 (5) 2.7MΩ 2M7

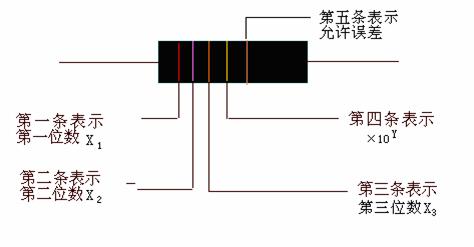

(c) 色标法:指用不同颜色环来表示元件不同参数的方法(见图1.8)。不同颜色所表示的数值和允许偏差见表1.1。
五条色环表示法:

图1.8  色标法


第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:阻值的第三位数字;
第四条色环:阻值乘数的10的幂数;
第五条色环:误差(常见是棕色,误差为1%)
例如: 红色/紫色/橙色/黄色/棕色 273*104=2730kΩ 允许误差为:1%



(2)电阻的测量
可以用万用表来测量电阻的阻值,操作时应先在数字万用表V/Ω与COM插孔之间跨接好加载电阻R1并由数字万用表在该电阻挡读出R1的实测值后,若要进行在线测量,必须先测电阻R1,然后接被测电路。不能先接被测电路后并联电阻R1,这会因数字万用表电阻挡的测试电压较高而便被测线路中的硅管趋于导通而失去测量意义(产生较大的测量误差)。
表1.1 不同颜色所表示的数值和允许偏差


颜色

有效数字

乘数

允许编置﹪

银色



10-2

±10

金色



10-1

±5

黑色

0

100



棕色

1

101

±1

红色

2

102

±2

橙色

3

103



黄色

4

104



绿色

5



±0.5

蓝色

6



±0.25

紫色

7



±0.1

灰色

8





白色

9



±50/-20

无色





±20

4.电容的测量
固定电容分为瓷片电容和电解电容。小容量电容一般用瓷(陶)片电容,见图1.9(a)。电容值标在片外表面上,小于10000PF(皮法)的直接标出大小,如2200、100表示容量为2200PF和100PF等。大于10000PF(皮法)的用三位数字XYZ标注(单位PF),前二位XY是有效值,第三位表示×10Z,如103=10×103 PF=0.01μF,,473=47×103 PF=0.047μF,104=10×104 PF=0.1μF,334=33×104 PF=0.33μF等。
大容量电容经常使用电解电容,见图1.9(b)。它的引脚有正负极之分,长脚为正,短脚为负。其极性,电容值一般标在外壳上,方便使用。
可直接使用数字表的电容档C(F)测电容。测量电容时,将电容插入专用的电容测试座CX中 (不要插入表笔插孔COM、V/Ω),选择适当量程,显示器直接显示电容量的大小。也可用数字万用表二极管档大致判断一下电解电容是否失效。方法是用红表笔接电容正极,黒表笔接电容负极,此时表内蜂鸣器会发出“滴”的声响,响的时间越长表示容量越大。当文本框: 100μF/25V
然此法也可用于测其他小电容,此时不用考虑表笔的正负极接法。
