这些PLC控制器指令你会用吗?plc编程入门

时间:2018-09-03 07:56来源:未知 作者:admin 点击:
这些plc指令你会用吗?plc编程入门 一、时间继电器: TON 使能=1计数,计数到设定值时(一直计数到32767),定时器位=1。使能=0复位(定时器位=0)。 TOF 使能=1,定时器位=1,计
这些plc指令你会用吗?plc编程入门
一、时间继电器:
TON 使能=1计数,计数到设定值时(一直计数到32767),定时器位=1。使能=0复位(定时器位=0)。
TOF 使能=1,定时器位=1,计数器复位(清零)。使能由1到0负跳变,计数器开始计数,到设定值时(停止计数),定时器位=0。如下图:

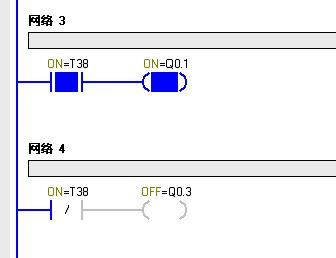

图1:使能=1时,TOF(T38)的触点动作图

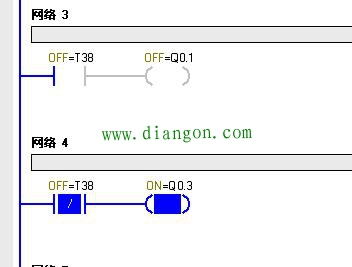

图2:使能断开后,计数到设定值后,TOF(T38)的触点动作图(其中T38常开触点是在使能由1到0负跳变后计数器计时到设定值后变为0的)
TONR 使能=1,计数器开始计数,计数到设定值时,计数器位=1。使能断开,计数器停止计数,计数器位仍为1,使能位再为1时,计数器在原来的计数基础上计数。
以上三种计数器可以通过复位指令复位。
正交计数器 A相超前B相90度,增计数
B相超前A相90度,减计数
当要改变计数方向时(增计数或减计数),只要A相和B相的接线交换一下就可以了。
二、译码指令和编码指令:

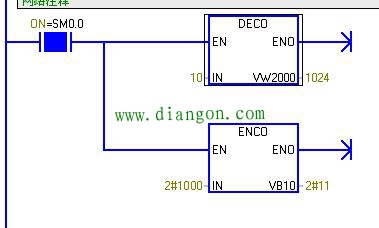

译码指令和编码指令执行结果如图所示:


DECO是将VW2000的第十位置零(为十进制的1024),ENCO输入IN最低位为1的是第3位,把3写入VB10(二进制11)。
三、填表指令(ATT)

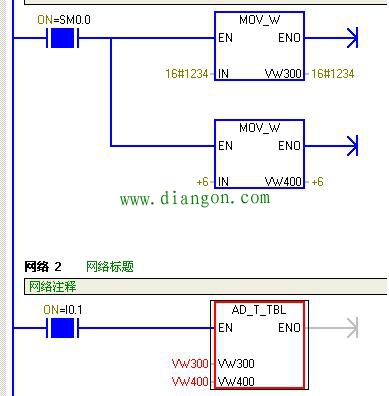

S7-200填表指令(ATT)的使能端(EN)必须使用一个上升沿或下降沿指令(即在下图的I0.1后加一个上升沿或下降沿),若单纯使用一个常开触点,就会出现以下错误:


这一点在编程手册中也没有说明,需要注意。其他的表格指令也同样。
四、数据转换指令

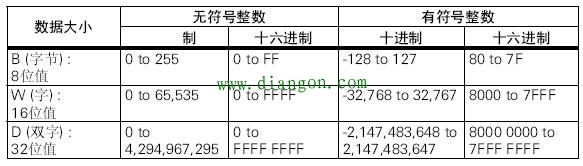

使用数据转换指令时,一定要注意数据的范围,数据范围大的转换为数据范围小的发注意不要超过范围。如下图所示为数据的大小及其范围。


(1)BCD码转化为整数(BCD_I)

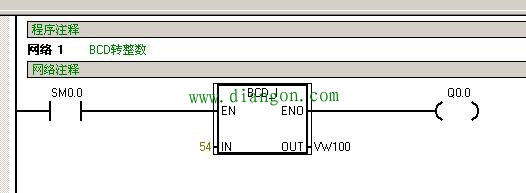

BCD码转化为整数,我是这样理解的:把BCD码的数值看成为十进制数,然后把BCD到整数的转化看成是十进制数到十六进制数的转化。如下图所示,BCD码为54,转化为整数后为36。


整数转化为BCD码(I_BCD)则正好相反,看成是十六进制到十进制的转化。
(2)整数转化为双整数(I_DI)
此问题需要注意的是:整数转化为双整数后,符号位被扩展,因为整数的精度小于双整数的精度,转化后,双整数除了表示整数的数值所占的位外,其余空位用符号位填充。如整数45转化为双整数后,基二进制表示为:2#0000_0000_0000_0000_0000_0000_0010_1101,而整数-45转化为双整数后则为:2#1111_1111_1111_1111_1111_1111_1101_0011。
五、不要重复使用PLC输出线圈
  基本逻辑指令中常开接点和常闭接点,作为使能的条件,在语法上和实际编程中都可以无限次的重复使用。
PLC输出线圈,作为驱动元件,在语法上是可以无限次的使用。但在实际编程中是不应该的,应该避免使用的。因为,在重复使用的输出线圈中只有程序中最后一个是有效的,其它都是无效的。输出线圈具有最后优先权。
如图1和2所示。


输出线路未重复使用


输出线路未重复使用
图1:输出线路未重复使用  图2:输出线路未重复使用
图1所示,输出线圈Q0.0是单一使用,表示I0.0和I0.1两个常开接点中任何一个闭合,输出线圈都得电输出。
图2所示,输出线圈Q0.0是重复使用,在网络1和网络2中重复使用两次,目的和图1所示一样,要求I0.0和I0.1两个常开接点中任何一个闭合,输出线圈得电输出。
首先需要肯定是图2所示的程序在语法上是完全正确的。但是,Q0.0重复使用的输出线圈中,真正有效的是网络2,网络1是多余的、无效的。也就是说,I0.0无论是闭合还是断开,都对Q0.0不起作用,Q0.0是否得电是由I0.1决定的。
这是因为PLC在一个扫描周期中,PLC输出点的刷新是在程序执行完毕后执行的,在一个扫描周期中,即使I0.0闭合,I0.1断开,在PLC程序执行网络1时,输出点Q0.0映像存储器为1,在执行网络2时,输出点Q0.0映像存储器又变为0。diangon.com程序执行完毕,PLC输出点才执行刷新,最终输出点Q0.0失电不输出。同理,在一个扫描周期中,I0.0断开,I0.1闭合,输出点Q0.0映像存储器最终为1,在PLC输出点执行刷新时,输出点得电输出。因此,图2所示的程序中,对Q0.0起作用的只是I0.1。
  因此,在PLC编程时,重复使用数出线圈。尽管在语法上是正确的,但是应该避免使用的。
几种置位、复位的方法和比较
位置位、复位操作方法上,有好几种方法,可以直接采用置位、复位指令,也可以采用数据传送指令、表格填充指令,甚至可以采用移位循环指令。
这几种方法在具体运用时,也要根据情况而定。下面用一个范例来讲解他们的不同之处。要求对Q0.0~0.7、Q1.0~1.7十六位输出进行置位、复位。

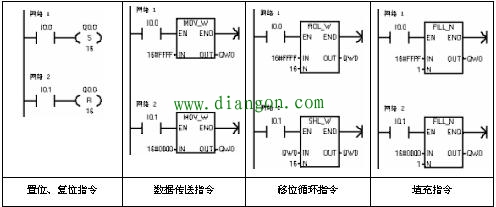

几种置位、复位的方法
在以上几种方法中,除移位循环指令外,其他指令比较好理解。
移位循环指令的方法,置位是对16#FFFF十六位常数左循环16位,送入输出字QW0(由Q0.0~0.7、Q1.0~1.7组成),无论16#FFFF如何循环,还是16#FFFF,16位输出。复位采用对QW0一次扫描周期一次执行16位左移位指令,将QW0中的数据全部移出(如果是带符号位的字,连符号位也移出),输出复位。
在上面的方法中,直接采用置位、复位的方法不仅可以对字节、字、双字中的位进行置位、复位操作,也可以对不成字节、字、双字的位进行操作。而数据传送指令、移位循环指令、填充指令只能对字节、字、双字中的位进行置位、复位操作,其中填充指令还只能对字操作。
比如单单对Q0.0~0.6七个位输出进行置位、复位,采用数据传送指令、移位循环指令、填充指令是很难实现的,此时只有采用直接置位、复位指令的方法。
