plc机型选择的基本原则是在满足控制功能要求的前提下，保证系统工作可靠、维护使用方便及最佳的性能价格比。具体应考虑的因素如下所述。
    1、结构合理
    对于工艺过程比较固定、环境条件较好(维修量较小)的场合，选用整体式结构PLC，其他情况则选用模块式结构PLC。
    2、功能、规模相当
    对于开关量控制的工程项目，对其控制速度无需考虑，一般的低档机就能满足要求。对于以开关量控制为主，带少量模拟量控制的工程项目，可选用低档机。对于控制比较复杂，控制功能要求更高的工程项目，例如要求实现PID运算、闭环控制、通信联网等，可视控制规模及复杂的程度选用中档或高档机。其中高档机主要用于大规模过程控制、全PLC的分布式控制系统以及整个工厂的自动化等。
    3、机型统一
    一个大型企业应尽量做到机型统一。因为同一机型的PLC，其模块可互换，便于备用品、备件的采购和管理;其功能及编程方法统一，有利于技术力量的培训、技术水平的提高和功能的开发;其外部设备通用，资源可共享，配以上位计算机后，可把控制各独立的系统的多台PLC连成一个多级分布式控制系统，相互通信，集中管理。
    PLC的容量包括用户存储器的存储容量(字数)和I/O点数两方面的含义。PLC容量的选择除满足控制要求外，还应留有适当的裕量以作备用。
    通常，一条逻辑指令占存储器一个字，计时、计数、移位以及算术运算、数据传送等指令占存储器两个字。各种指令占存储器的字数可查阅PLC产品使用手册。
    在选择存储器容量时，一般可按实际需要的25%考虑裕量。通常I/O点数可按实际需要的10%～15%考虑裕量。

PLC常用的编程技巧

在这里电工学习网小编介绍plc常用的编程技巧。
1)外部输入、输出继电器、内部继电器、定时器、计数器等器件的接点可多次重复使用，无需用复杂的程序结构来减少接点的使用次数。

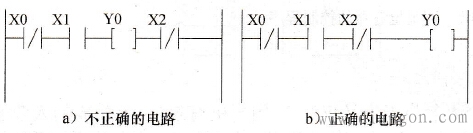

2)梯形图每一行都是从左母线开始，线圈接在最右边，接点不能放在线圈的右边，如图1所示。
3)线圈不能直接与左母线相连。如果需要，可以通过一个没有使用的内部继电器的常闭接点或者特殊内部继电器R9010（常ON）的常开接点来连接。
4)同一编号的线圈在一个程序中使用两次称为双线圈输出。双线圈输出容易引起误操作，应尽量避免线圈重复使用。
5)梯形图程序必须符合顺序执行的原则，即从左到右、从上到下地执行，如不符合顺序执行的电路不能直接编程，如图2所示的桥式电路就不能直接编程。

图1 编程技巧2的说明

图3 编程技巧5的说明
6)在梯形图中串联接点、并联接点的使用次数没有限制，可无限次地使用。
7)两个或两个以上的线圈可以并联输出，如图3所示。
8)两个及以上的线圈或指令可以并联输出。
9)触点组（逻辑块）与单个触点并联时，应将复杂的块放在上面，较简单的块放在下面，可以节省一条OR LD指令。
10)并联触点组与几个触点相串联时，应将较复杂的块放在左边，可以节省一条AND LD指令。
11)如果一条指令只需在PLC上电之初执行一次，可用253 15作为其执行条件。

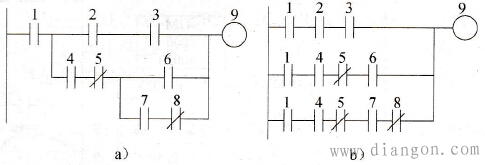

12)有些梯形图难以用块操作指令AND LD、OR LD等编写时，可以重新安排梯形图结构。将图4a若改画成图4b，再用语句表编程就较清楚了。

图3 编程技巧7的说明

图4 编程技巧12的说明
