PLC的编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，它既要满足易于编写，又要满足易于调试的要求。目前，还没有一种对各厂家产品都能兼容的编程语言。如三菱公司的产品有它自己的编程语言，欧姆龙公司的产品也有它自己的语言。但不管什么型号的PLC，其编程语言都具有以下特点：
    (1)图形式指令结构
    程序由图形方式表达，指令由不同的图形符号组成，易于理解和记忆。系统的软件开发者已把工业控制中所需的独立运算功能编制成象征性图形，用户根据自己的需要把这些图形进行组合，并填入适当的参数。在逻辑运算部分，几乎所有的厂家都采用类似于继电器控制电路的梯形图，很容易接受。如西门子公司还采用控制系统流程图来表示，它沿用二进制逻辑元件图形符号来表达控制关系，很直观易懂。较复杂的算术运算、定时计数等，一般也参照梯形图或逻辑元件图给予表示，虽然象征性不如逻辑运算部分，也很受用户欢迎。
    (2)明确的变量常数
    图形符相当于操作码，规定了运算功能，操作数由用户填入，如K400、T120等。PLC中的变量和常数以及其取值范围有明确规定，由产品型号决定，可查阅产品目录手册。
    (3)简化的程序结构
    PLC的程序结构通常很简单，典型的为块式结构，不同块完成不同的功能，使程序的调试者对整个程序的控制功能和控制顺序有清晰的概念。
    (4)简化应用软件生成过程
    使用汇编语言和高级语言编写程序，完成编辑、编译和链接三个过程，而使用编程语言，只需要编辑一个过程，其余由系统软件自动完成，整个编辑过程都在人机对话下进行，不要求用户有高深的软件设计能力。
    (5)强化调试手段
    无论是汇编程序，还是高级语言程序调试，都是令编辑人员头疼的事，而PLC的程序调试提供了完备的条件，使用编程器，利用PLC和编程器上的按键、显示和内部编辑、调试、监控等，并在软件支持下，诊断和调试操作都很简单。
    总之，PLC的编程语言是面向用户的，对使用者不要求具备高深的知识、不需要长时间的专门训练。

怎么看plc电路中接线图

plc就是可编程控制器，其控制电路图除了电气接线图外，主要是其内部的梯形图。梯形图与一般电气控制线路图差别不大。就是“线圈通电，触头改变状态；线圈失电，触头恢复原状”。
看含PLC的电路图，首先应该知道其梯形图中图形的含义（如线圈和触头的符号用什么表示，其功能是什么等）然后了解其文字符号的含义。最后注意其输入/输出通道的连接情况。
它和普通的电路图一样，有常开，有常闭，
简单的输入输出可以这么看：
X端子是输入
Y端子是输出
可以把PLC看做一个集成了的大继电器
较为复杂点的有A/D、D/A和脉冲等。一般的设备都有它配套参考书，仔细看看。

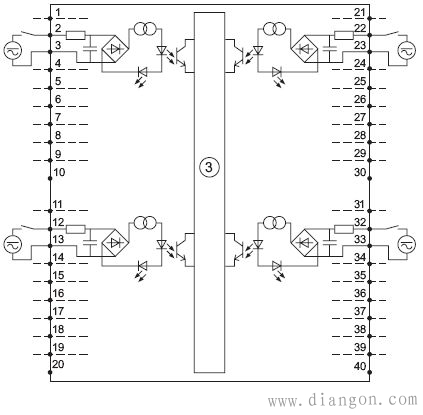

这个是PLC的开关量输入（DI）模块的接线示意图，大方框内表示内部电路板线路，大方框外表示各个DI信号接线图，以数字表示端子编号，共有16个DI信号通道。
如通道2-3：外部连接一个开关和电源（该符号表示直流、交流电源均可），与内部线路形成回路，直流/交流电源经过限流电阻、整流桥形成内部的直流电源，经扼流线圈给光电耦合开关、发光二极管工作。光电耦合开关的信号传给内部处理，发光二极管用做状态灯以便辨识通道2-3外电路是否接通。其他通道与此相同。
PLC不需要电路图，看你要实现神魔功能，写合适的梯形图。PLC是根据需要定制的，会随机带接线图的！它的接线图一定会非常详细，照图接线就行。
