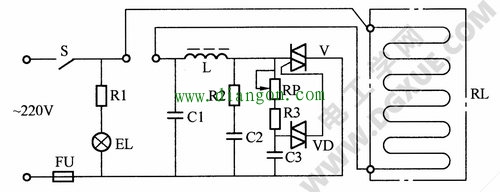

如下图所示电路为双向晶闸管调温型电热毯电路，可实现功率和温度无级连续可调。合上开关S后，当晶闸管V处于关断状态时，输入电压经RL、L、RP、R3向电容C3充电，当C3两端电压达到双向二极管VD的转折导通电压时，VD导通，C3上的电压通过VD触发双向晶闸管V。V导通后，便有电流流过电热丝RL，使RL发热，并将触发电路短接，C3通过R3、RP、V回路放电，这种状态一直维持到交流电压过零点。当交流电压过零时，V关断，C3又开始充电，重复上述过程。

由于触发电路工作于交流电路，在交流电压正负半周分别发出一个正脉冲和负脉冲触发V，V在正、负半周内对称地各导通一次。减少电位器RP的阻值，可使C3充电速度加快，缩短C3两端电压达到VD转折导通电压的时间，即减少了 V的控制角，增大了导通角，使输出电压升高，反之则输出电压降低，因而可调整电热毯的发热功率。图中，EL是电源指示灯，Rl、R3是限流电阻；R2、C2组成晶闸管的保护电路，L、C1组成低通滤波电路，用来防止射频干扰。


空调制冷效果差的可能原因有哪些?空调制冷差的原因分析


时下虽然立了秋，但天气依然炎热。家里的旧空调让我忍了一夏天，这几天终于忍无可忍，叫来了售后人员。一番检查后售后下了结论：没故障！细问之下，原来空调制冷效果差，未必是故障导致的，还可能是以下几种原因。

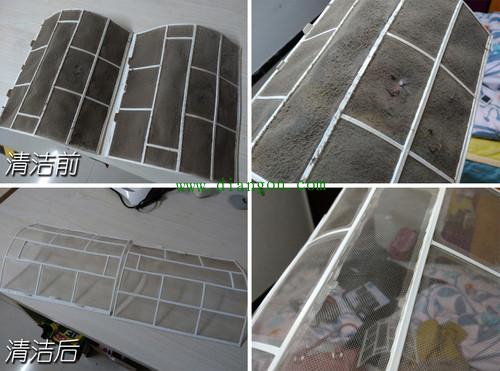

原因一、脏
这是很多旧空调的通病——空调过滤网原本是为了防止室内灰尘进入空调内部，对内部部件造成损坏。但是时间久了，挡在出风口处的滤网上面布满了灰尘，影响冷热空气交换，必然会使得制冷速度变慢。
除了室内机的滤网以外，室外机的散热器也是一大问题——室外机需要通过散热器进行散热，如果散热器上有杂物遮挡（通常不是灰尘，而是塑料袋等垃圾），就会大大影响空调的制冷能力。
解决方法：无论室内机还是室外机，都需要定期进行清理。清理室内机时，如果太脏，则需要使用专业的清洁剂（自己去网上搜）；如果每年清理一到两次，则只需要将滤网拿下来冲洗即可。

擦拭、清理室外机比较危险，也没有必要。只需要定期打开窗户看一下，只要室外机上没有明显的垃圾悬挂在上面即可。
原因二、功率不够
也就是我们常说的“买小了”！四五十平米的空间只买了一个挂机，哪怕它状态良好，制冷效果也非常有限。
解决方法：空调要按照制冷量来进行选择，卧室密闭空间所需冷量为150~180W/㎡，客厅等开放空间所需冷量为180~220W/㎡——一般按照150W和180W来选择，如果有西照等特殊情况，则需要酌情增加。

比如一件20平米的卧室，需要的冷量就是150*20=3000W——此时就要购买制冷量在3000W以上的空调（通常选择32型空调）。

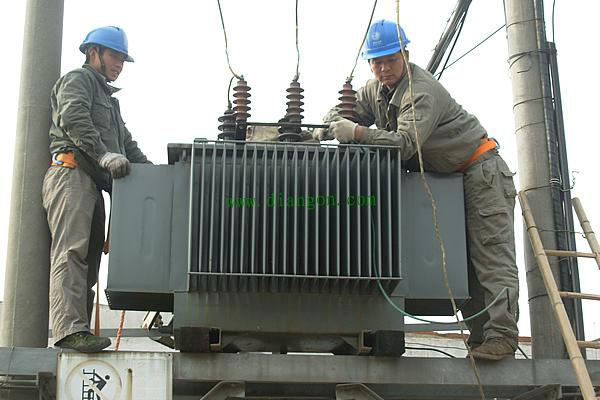

原因三、电网电压过低
你家的电压是多少？恐怕没有多少人知道！理论上来讲，家庭单线电路的电压都是220V，但实际上，真正能够做到精准220V的地方几乎没有。新小区在调试阶段，电压可高达250V；农村等地区的电压甚至可能低于200V。
空调能够正常工作的最低电压通常是200V，低于该值时，空调的制冷能力就会大打折扣。如果继续低，空调还会有烧毁的可能性。
解决方法：如果家里的电压经常不稳定，可以购买一个电源稳压器。如果只是偶尔发生电压不稳定的情况，也最好安装一个过欠压脱扣器。
原因四、外机环境差
空调在工作时，室外机处于散热状态。如果空调外机所处的环境超过了空调制冷的极限，就会造成空调制冷能力下降，甚至不制冷。
一般来说，空调在环境温度高于43℃时，就会对制冷能力产生影响。
解决方法：将空调外机放置在通风状态良好的地点，有助于帮助外机散热。将外机安装在阴凉处，有利于空调散热。

原因五、缺制冷剂

缺制冷剂如果是使用10年以上的空调可加入适量制冷剂即可。新安装空调缺制冷剂一般就是存在泄漏了，需要找到并修复泄漏点后重新加入足量的制冷剂。
