电烤箱电路工作原理图解 微波炉电路工作原理图解

时间:2018-08-28 07:34来源:未知 作者:admin 点击:
电烤箱电路工作原理图解-微波炉电路工作原理图解

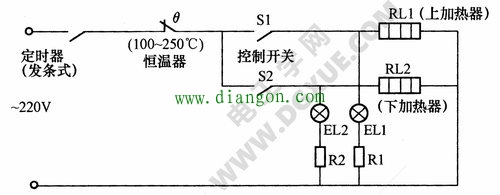

普通电烤箱内有上下两个加热器,加热器一般采用金属管状电热元件。如下图所示电路为普通型电烤箱电路,开关S1、S2分别控制上、下加热器的接通与断开,同时两只指示灯分别显示上、下加热器的工作状态。

恒温器在设定的温度范围内交替地接通与断开,实现恒温功能,温度控制采用双金属片调温器,温度控制范围为100~250度,定时器一般采用发条式定时器。

电烤箱电路工作原理


微波炉电路工作原理图解


微波炉是一种利用微波加热的现代化烹饪厨具。用微波炉烹饪食品的最大优点是加热速度快、热效率高,并能保持食物的色、香、味和营养价值。

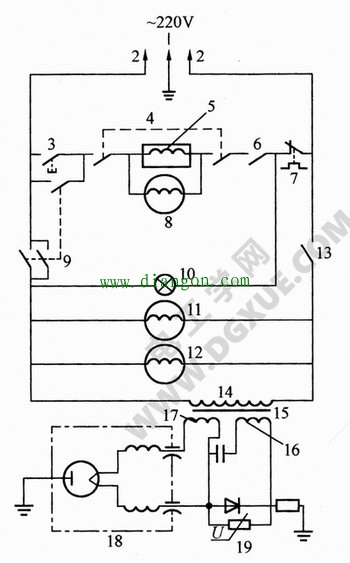

家用微波炉基本上都采用箱式结构,其内部主要由电源变压器微波发生器(磁控管)、传输波导管、炉腔、波型搅拌器、炉门和控制部分等组成。如下图所示是一种普及型微波炉电路。它由定时器、双重闭锁开关、炉门安全开关、烹调继电器和热继电器等组成。

微波炉电路工作原理图

1一接地;2—电源;3—烹调开关;4一联锁开关;5—烹调继电器绕组;6—定时器触点;7—热继电器;8一定时器电动机;9一烹调继电器触点;10一照明灯;11一鼓风电动机;12—搅拌风叶电动机;13—炉门安全开关;14一次绕组;15—电源变压器;16—高压绕组;17—灯丝绕组;18—磁控管;19一压敏电阻。

定时器采用机械数字式步进电机,通过两个数字盘来加以控制。选定烹调时间后接通电源,起动步进电机。当转盘退回到“0min 0s”位置时,即发出信号并自动切断电源。图中4是双重联锁开关,它有两个作用,当炉门未关闭好或打开时,联锁开关一方面断开烹调继电器及定时器的电源,另一方面又断开电路,使微波炉停止工作。图中13为炉门安全开关,它通过炉门凸轮臂来闭合烹调继电器及定时器的触点,为电源变压器的一次侧绕组提供通路。

当炉门打开时,即使联锁开关未能断开电路,安全开关也可断开电源变压器的电源,使微波炉停止工作。图中5为烹调继电器绕组,9为其触点。它通过烹调开关或炉门开关以及热继电器,实现对小型搅拌器电动机、电源变压器和烹调照明灯电源的通、断控制。图中7为热继电器,它是一种热敏保护元件,装在磁控管上。当出现散热风机故障、气道阻塞或过滤器油污堵塞等情况时,便起到防止过热的作用。
