三相异步电动机故障分析 双重联锁正反转控制线路实物接线图

时间:2017-03-27 15:14来源:未知 作者:admin 点击:
三相异步电动机故障分析-双重联锁正反转控制线路实物接线图
电动机常见的故障可以归纳为两种:一种是机械故障,如负载过大,轴承损坏,转子扫镗(转子外圆与定子内壁摩擦)等;另一种是电气故障,如绕组断路或短路等。
  三相异步电动机的故障现象比较复杂,同一故障可能出现不同的现象,而同一现象又可能由不同的原因引起。电动机发生故障时,如果原因不 … 三相异步电动机应用广泛,但通过长期运行后,会发生各种故障,及时判断故障原因,进行相应处理,是防止故障扩大,保证设备正常运行的一项重要的工作。
  电动机常见的故障可以归纳为两种:一种是机械故障,如负载过大,轴承损坏,转子扫镗(转子外圆与定子内壁摩擦)等;另一种是电气故障,如绕组断路或短路等。三相异步电动机的故障现象比较复杂,同一故障可能出现不同的现象,而同一现象又可能由不同的原因引起。电动机发生故障时,如果原因不明,可按如下方法进行检查。
  1)一般的检查顺序是先外部后内部、先机械后电气、先控制部分后机组部分,采用“问、看、听、闻、摸”的方法。
  2)检查三相电源是否有电。
  3)检查电源开关、控制电路是否有故障,如接线、熔断器是否完好等,可用电笔检查或万用表测量,确定电源三相是否对称,是否缺相或虚接,是否欠压等。
  4)检查电动机负载是否正常,有无机械卡死、负载过大、电网容量不够等问题。在三相电源正常情况下,确定负载是否有问题的最简单的方法是:卸下电动机负载,让电动机空载运行,听其声,闻其味,用手触摸电动机外壳,测试其发热情况。若电动机一切正常,则基本可确定为电动机的负载有问题。若电动机通电时,发热很快,甚至冒烟,或发出不正常声音,应立即停电检查。

  5)检查电动机本身故障时,先打开接线盒检查是否有接线错误、断线、掉头或烧焦等现象。
  6)观察电动机外表有无异常情况,端盖、机壳有无裂痕。用手摆动转轴,观察有无轴窜现象;用手转动转轴,观察转动是否灵活,有无扫镗和轴承问题。若声音异常,可检查润滑油是否干涸、轴承是否损坏或缺损等。
  7)如果表面观察难以确定故障原因,可以使用仪表测量。拆卸电动机,用兆欧表分别测量绕组相间绝缘电阻、对地绝缘电阻,检查定子绕组是否存在断线、绕组烧毁、相间短路或对外壳短接。一般电动机故障发热后,拆卸电动机时能闻到焦糊味,绕组绝缘层可能变色甚至有明显的焦痕,一般小型电动机要进行绕组的重绕,中型电动机视损坏程度,部分更换或全部重绕。如果绝缘电阻符合要求,用电桥分别测量三相绕组的直流电阻是否平衡。
  8)检查转子和转轴,若无明显问题,检查笼条、端环是否断裂。

  三相异步电动机常见故障分析及处理
  一、通电后电动机不能转动,但无异响,也无异味和冒烟

  1.故障原因

  ①电源未通(至少两相未通);②熔丝熔断(至少两相熔断);③过流继电器调得过小;④控制设备接线错误。

  2.故障排除

  ①检查电源回路开关,熔丝、接线盒处是否有断点,修复;②检查熔丝型号、熔断原因,换新熔丝;③调节继电器整定值与电动机配合;④改正接线。

  二、通电后电动机不转,然后熔丝烧断

  1.故障原因

  ①缺一相电源,或定干线圈一相反接;②定子绕组相间短路;③定子绕组接地;④定子绕组接线错误;⑤熔丝截面过小;⑤电源线短路或接地。

  2.故障排除

  ①检查刀闸是否有一相未合好,可电源回路有一相断线;消除反接故障;②查出短路点,予以修复;③消除接地;④查出误接,予以更正;⑤更换熔丝;③消除接地点。

  三、通电后电动机不转有嗡嗡声

  1.故障原因

  ①定、转子绕组有断路(一相断线)或电源一相失电;②绕组引出线始末端接错或绕组内部接反;③电源回路接点松动,接触电阻大;④电动机负载过大或转子卡住;⑤电源电压过低;⑥小型电动机装配太紧或轴承内油脂过硬;⑦轴承卡住。

  2.故障排除

  ①查明断点予以修复;②检查绕组极性;判断绕组末端是否正确;③紧固松动的接线螺丝,用万用表判断各接头是否假接,予以修复;④减载或查出并消除机械故障,⑤检查是还把规定的面接法误接为Y;是否由于电源导线过细使压降过大,予以纠正,⑥重新装配使之灵活;更换合格油脂;⑦修复轴承。

  四、电动机起动困难,额定负载时,电动机转速低于额定转速较多

  1.故障原因

  ①电源电压过低;②面接法电机误接为Y;③笼型转子开焊或断裂;④定转子局部线圈错接、接反;③修复电机绕组时增加匝数过多;⑤电机过载。

  2.故障排除

  ①测量电源电压,设法改善;②纠正接法;③检查开焊和断点并修复;④查出误接处,予以改正;⑤恢复正确匝数;⑥减载。

  五、电动机空载电流不平衡,三相相差大

  1.故障原因

  ①重绕时,定子三相绕组匝数不相等;②绕组首尾端接错;③电源电压不平衡;④绕组存在匝间短路、线圈反接等故障。

  2.故障排除

  ①重新绕制定子绕组;②检查并纠正;③测量电源电压,设法消除不平衡;④峭除绕组故障。

  六、电动机空载,过负载时,电流表指针不稳,摆动

  1.故障原因

  ①笼型转子导条开焊或断条;②绕线型转子故障(一相断路)或电刷、集电环短路装置接触不良。

  2.故障排除

  ①查出断条予以修复或更换转子;②检查绕转子回路并加以修复。

  七、电动机空载电流平衡,但数值大

  1.故障原因

  ①修复时,定子绕组匝数减少过多;②电源电压过高;③Y接电动机误接为Δ;④电机装配中,转子装反,使定子铁芯未对齐,有效长度减短;⑤气隙过大或不均匀;⑥大修拆除旧绕组时,使用热拆法不当,使铁芯烧损。

  2.故障排除

  ①重绕定子绕组,恢复正确匝数;②设法恢复额定电压;③改接为Y;④重新装配;③更换新转子或调整气隙;⑤检修铁芯或重新计算绕组,适当增加匝数。

  八、电动机运行时响声不正常,有异响

  1.故障原因

  ①转子与定子绝缘纸或槽楔相擦;②轴承磨损或油内有砂粒等异物;③定转子铁芯松动;④轴承缺油;⑤风道填塞或风扇擦风罩,⑥定转子铁芯相擦;⑦电源电压过高或不平衡;⑧定子绕组错接或短路。

  2.故障排除

  ①修剪绝缘,削低槽楔;②更换轴承或清洗轴承;③检修定、转子铁芯;④加油;⑤清理风道;重新安装置;⑥消除擦痕,必要时车内小转子;⑦检查并调整电源电压;⑧消除定子绕组故障。

  九、运行中电动机振动较大

  1.故障原因

  ①由于磨损轴承间隙过大;②气隙不均匀;③转子不平衡;④转轴弯曲;⑤铁芯变形或松动;⑥联轴器(皮带轮)中心未校正;⑦风扇不平衡;⑧机壳或基础强度不够;⑨电动机地脚螺丝松动;⑩笼型转子开焊断路;绕线转子断路;加定子绕组故障。

  2.故障排除

  ①检修轴承,必要时更换;②调整气隙,使之均匀;③校正转子动平衡;④校直转轴;⑤校正重叠铁芯,⑥重新校正,使之符合规定;⑦检修风扇,校正平衡,纠正其几何形状;⑧进行加固;⑨紧固地脚螺丝;⑩修复转子绕组;修复定子绕组。

  十、轴承过热

  1.故障原因

  ①滑脂过多或过少;②油质不好含有杂质;③轴承与轴颈或端盖配合不当(过松或过紧);④轴承内孔偏心,与轴相擦;⑤电动机端盖或轴承盖未装平;⑥电动机与负载间联轴器未校正,或皮带过紧;⑦轴承间隙过大或过小;⑧电动机轴弯曲。

  2.故障排除

  ①按规定加润滑脂(容积的1/3-2/3);②更换清洁的润滑滑脂;③过松可用粘结剂修复,过紧应车,磨轴颈或端盖内孔,使之适合;④修理轴承盖,消除擦点;⑤重新装配;⑥重新校正,调整皮带张力;⑦更换新轴承;⑧校正电机轴或更换转子。

  十一、电动机过热甚至冒烟

  1.故障原因

  ①电源电压过高,使铁芯发热大大增加;②电源电压过低,电动机又带额定负载运行,电流过大使绕组发热;③修理拆除绕组时,采用热拆法不当,烧伤铁芯;④定转子铁芯相擦;⑤电动机过载或频繁起动;⑥笼型转子断条;⑦电动机缺相,两相运行;⑧重绕后定于绕组浸漆不充分;⑨环境温度高电动机表面污垢多,或通风道堵塞;⑩电动机风扇故障,通风不良;定子绕组故障(相间、匝间短路;定子绕组内部连接错误)。

  2.故障排除

  ①降低电源电压(如调整供电变压器分接头),若是电机Y、Δ接法错误引起,则应改正接法;②提高电源电压或换粗供电导线;③检修铁芯,排除故障;④消除擦点(调整气隙或挫、车转子);⑤减载;按规定次数控制起动;⑥检查并消除转子绕组故障;⑦恢复三相运行;⑧采用二次浸漆及真空浸漆工艺;⑨清洗电动机,改善环境温度,采用降温措施;⑩检查并修复风扇,必要时更换;检修定子绕组,消除故障。

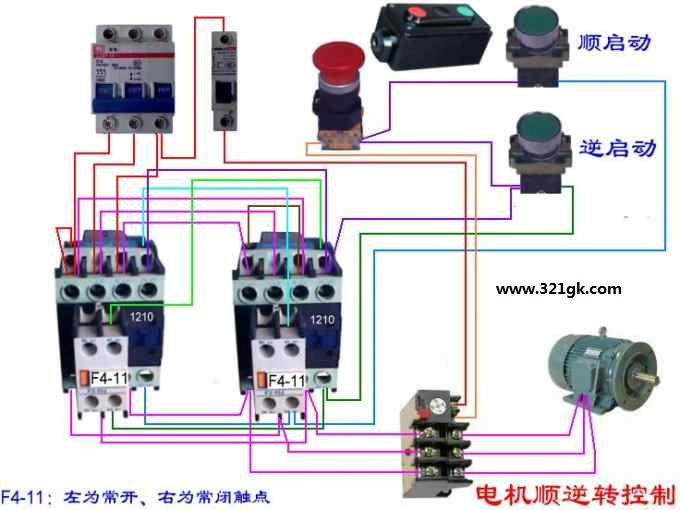

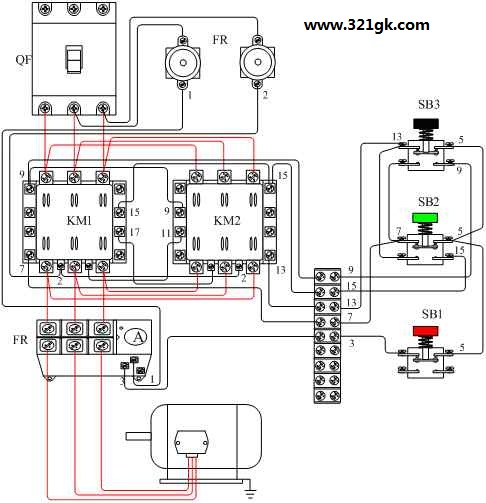

双重联锁正反转控制线路实物接线图
